本發明實施例涉及光學，特別涉及一種攝像光學鏡頭。

背景技術：

1、攝像光學鏡頭在移動設備、車載攝像和監控設備等有廣泛的應用，尤其是在智能移動設備上，隨著用戶對智能移動設備的拍攝需求的提升，現有的攝像光學鏡頭愈加難以滿足市場需求。

2、現有的攝像光學鏡頭中，常通過增加透鏡個數或尺寸以提升成像效果，這會導致整個攝像光學鏡頭的光學總長增大，不利于小型化設計的實現。此外，現有攝像光學鏡頭由于設計上的缺陷還存在色差較大的情況，不利于高質量成像，也難以滿足大光圈、廣角化、超薄的設計要求。

技術實現思路

1、本發明實施方式的目的在于提供一種具有大光圈、廣角化、超薄且光學性能良好的攝像光學鏡頭，其能夠控制攝像光學鏡頭的光學總長，合理分配透鏡焦距，緩和光線經過透鏡的偏折程度，有效修正像散和畸變，校正色差，減小像差，提升成像效果。

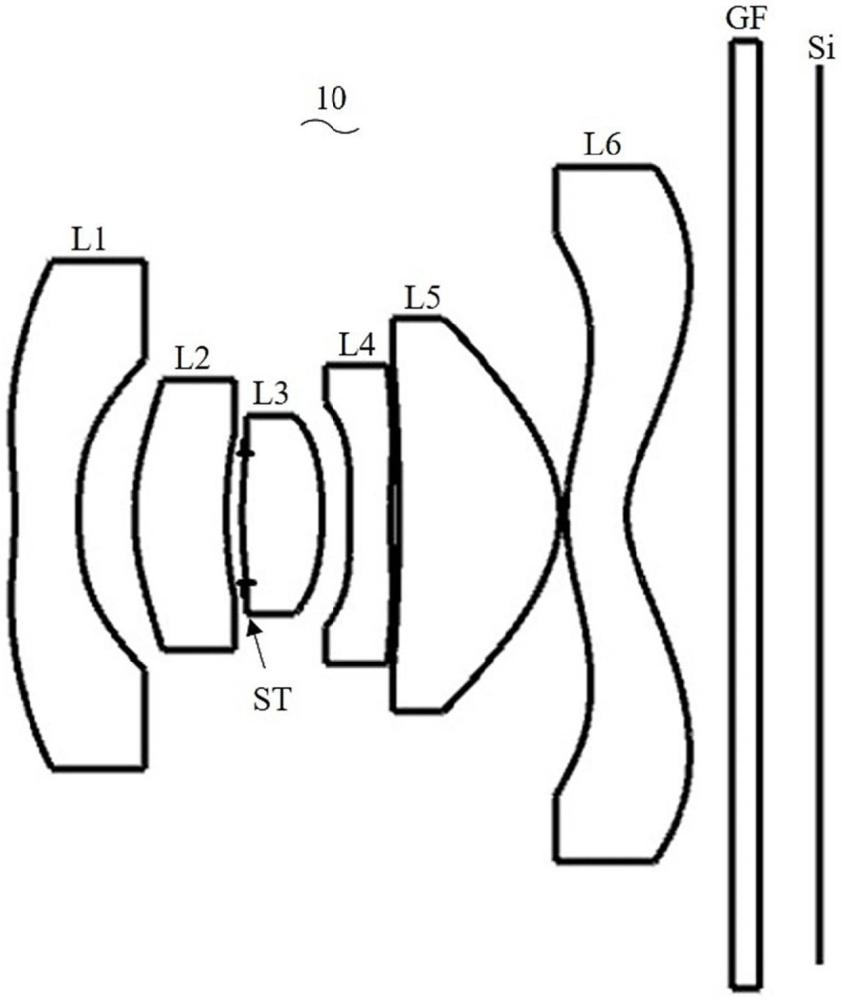

2、為解決上述技術問題，本發明的實施方式提供了一種攝像光學鏡頭，所述攝像光學鏡頭共包含六片透鏡，六片所述透鏡自物側至像側依序為：具有負屈折力的第一透鏡，具有正屈折力的第二透鏡，具有正屈折力的第三透鏡，具有負屈折力的第四透鏡，具有正屈折力的第五透鏡，以及具有負屈折力的第六透鏡；所述第一透鏡的物側面于近軸處為凹面，所述第一透鏡的像側面于近軸處為凹面；所述第二透鏡的物側面于近軸處為凸面，所述第二透鏡的像側面于近軸處為凹面；所述第三透鏡的物側面于近軸處為凸面，所述第三透鏡的像側面于近軸處為凸面；所述第四透鏡的物側面于近軸處為凹面，所述第四透鏡的像側面于近軸處為凹面；所述第五透鏡的物側面于近軸處為凹面，所述第五透鏡的像側面于近軸處為凸面；所述第六透鏡的物側面于近軸處為凸面，所述第六透鏡的像側面于近軸處為凹面；所述第一透鏡的物側面的中心曲率半徑為r1，所述第一透鏡的像側面的中心曲率半徑為r2，所述第一透鏡的焦距為f1，所述第一透鏡的軸上厚度為d1，所述第一透鏡的像側面與所述第二透鏡的物側面之間的軸上間距為d2，所述第二透鏡的軸上厚度為d3，所述第五透鏡的物側面的中心曲率半徑為r9，所述第五透鏡的像側面的中心曲率半徑為r10，所述第五透鏡的焦距為f5，所述第六透鏡的焦距為f6，所述攝像光學鏡頭的光學總長為ttl，且滿足以下關系式：-0.40≤(r1+r2)/(r1-r2)≤0.00；0.20≤(d1+d2+d3)/ttl≤0.30；-1.80≤(f5-f6)/f1≤-1.20；1.00≤(r9+r10)/(r9-r10)≤1.20。

3、可選的，所述第二透鏡的焦距為f2，所述第三透鏡的焦距為f3，且滿足以下關系式：1.20≤f2/f3≤3.00。

4、可選的，所述攝像光學鏡頭的1.0視場的像高為ih，所述攝像光學鏡頭的焦距為f，且滿足以下關系式：0.80≤ih*f/ttl≤1.50。

5、可選的，所述攝像光學鏡頭的焦距為f，還滿足以下關系式：-1.67≤f1/f≤-1.43；0.05≤d1/ttl≤0.09。

6、可選的，所述攝像光學鏡頭的焦距為f，所述第二透鏡的焦距為f2，且滿足以下關系式：-4.02≤(r3+r4)/(r3-r4)≤-2.03；2.20≤f2/f≤4.28；0.10≤d3/ttl≤0.14。

7、可選的，所述攝像光學鏡頭的焦距為f，所述第三透鏡的物側面的中心曲率半徑為r5，所述第三透鏡的像側面的中心曲率半徑為r6，所述第三透鏡的焦距為f3，所述第三透鏡的軸上厚度為d5，且滿足以下關系式：0.07≤(r5+r6)/(r5-r6)≤0.30；1.20≤f3/f≤1.83；0.08≤d5/ttl≤0.11。

8、可選的，所述攝像光學鏡頭的焦距為f，所述第四透鏡的物側面的中心曲率半徑為r7，所述第四透鏡的像側面的中心曲率半徑為r8，所述第四透鏡的焦距為f4，所述第四透鏡的軸上厚度為d7，且滿足以下關系式：0.74≤(r7+r8)/(r7-r8)≤0.98；-3.56≤f4/f≤-2.31；0.04≤d7/ttl≤0.06。

9、可選的，所述攝像光學鏡頭的焦距為f，所述第五透鏡的軸上厚度為d9，且滿足以下關系式：0.70≤f5/f≤0.97；0.19≤d9/ttl≤0.23。

10、可選的，所述攝像光學鏡頭的焦距為f，所述第六透鏡的物側面的中心曲率半徑為r11，所述第六透鏡的像側面的中心曲率半徑為r12，所述第六透鏡的軸上厚度為d11，且滿足以下關系式：2.76≤(r11+r12)/(r11-r12)≤3.12；-1.86≤f6/f≤-1.09；0.07≤d11/ttl≤0.09。

11、可選的，所述攝像光學鏡頭的1.0視場的像高為ih，且滿足以下關系式：1.60≤ttl/ih≤1.94。

12、本發明的有益效果在于：通過上述透鏡的配置方式，提供一種具有大光圈、廣角化、超薄且光學性能良好的攝像光學鏡頭，其能夠控制攝像光學鏡頭的光學總長，合理分配透鏡焦距，緩和光線經過透鏡的偏折程度，有效修正像散和畸變，校正色差，減小像差，提升成像效果。

技術特征：

1.一種攝像光學鏡頭，其特征在于，所述攝像光學鏡頭共包含六片透鏡，六片所述透鏡自物側至像側依序為：具有負屈折力的第一透鏡，具有正屈折力的第二透鏡，具有正屈折力的第三透鏡，具有負屈折力的第四透鏡，具有正屈折力的第五透鏡，以及具有負屈折力的第六透鏡；所述第一透鏡的物側面于近軸處為凹面，所述第一透鏡的像側面于近軸處為凹面；所述第二透鏡的物側面于近軸處為凸面，所述第二透鏡的像側面于近軸處為凹面；所述第三透鏡的物側面于近軸處為凸面，所述第三透鏡的像側面于近軸處為凸面；所述第四透鏡的物側面于近軸處為凹面，所述第四透鏡的像側面于近軸處為凹面；所述第五透鏡的物側面于近軸處為凹面，所述第五透鏡的像側面于近軸處為凸面；所述第六透鏡的物側面于近軸處為凸面，所述第六透鏡的像側面于近軸處為凹面；所述第一透鏡的物側面的中心曲率半徑為r1，所述第一透鏡的像側面的中心曲率半徑為r2，所述第一透鏡的焦距為f1，所述第一透鏡的軸上厚度為d1，所述第一透鏡的像側面與所述第二透鏡的物側面之間的軸上間距為d2，所述第二透鏡的軸上厚度為d3，所述第五透鏡的物側面的中心曲率半徑為r9，所述第五透鏡的像側面的中心曲率半徑為r10，所述第五透鏡的焦距為f5，所述第六透鏡的焦距為f6，所述攝像光學鏡頭的光學總長為ttl，且滿足以下關系式：

2.根據權利要求1所述的攝像光學鏡頭，其特征在于，所述第二透鏡的焦距為f2，所述第三透鏡的焦距為f3，且滿足以下關系式：

3.根據權利要求1所述的攝像光學鏡頭，其特征在于，所述攝像光學鏡頭的1.0視場的像高為ih，所述攝像光學鏡頭的焦距為f，且滿足以下關系式：

4.根據權利要求1所述的攝像光學鏡頭，其特征在于，所述攝像光學鏡頭的焦距為f，還滿足以下關系式：

5.根據權利要求1所述的攝像光學鏡頭，其特征在于，所述攝像光學鏡頭的焦距為f，所述第二透鏡的焦距為f2，且滿足以下關系式：

6.根據權利要求1所述的攝像光學鏡頭，其特征在于，所述攝像光學鏡頭的焦距為f，所述第三透鏡的物側面的中心曲率半徑為r5，所述第三透鏡的像側面的中心曲率半徑為r6，所述第三透鏡的焦距為f3，所述第三透鏡的軸上厚度為d5，且滿足以下關系式：

7.根據權利要求1所述的攝像光學鏡頭，其特征在于，所述攝像光學鏡頭的焦距為f，所述第四透鏡的物側面的中心曲率半徑為r7，所述第四透鏡的像側面的中心曲率半徑為r8，所述第四透鏡的焦距為f4，所述第四透鏡的軸上厚度為d7，且滿足以下關系式：

8.根據權利要求1所述的攝像光學鏡頭，其特征在于，所述攝像光學鏡頭的焦距為f，所述第五透鏡的軸上厚度為d9，且滿足以下關系式：

9.根據權利要求1所述的攝像光學鏡頭，其特征在于，所述攝像光學鏡頭的焦距為f，所述第六透鏡的物側面的中心曲率半徑為r11，所述第六透鏡的像側面的中心曲率半徑為r12，所述第六透鏡的軸上厚度為d11，且滿足以下關系式：

10.根據權利要求1所述的攝像光學鏡頭，其特征在于，所述攝像光學鏡頭的1.0視場的像高為ih，且滿足以下關系式：

技術總結
本發明實施例涉及光學技術領域，公開了一種攝像光學鏡頭，該攝像光學鏡頭共包含六個透鏡，自物側至像側依序為：具有負屈折力的第一透鏡，具有正屈折力的第二透鏡，具有正屈折力的第三透鏡，具有負屈折力的第四透鏡，具有正屈折力的第五透鏡，以及具有負屈折力的第六透鏡。通過上述透鏡的配置方式，該攝像光學鏡頭具有大光圈、廣角化、超薄且光學性能良好的特點，其能夠控制攝像光學鏡頭的光學總長，合理分配透鏡焦距，緩和光線經過透鏡的偏折程度，有效修正像散和畸變，校正色差，減小像差，提升成像效果。

技術研發人員：張濤
受保護的技術使用者：常州市瑞泰光電有限公司
技術研發日：
技術公布日：2025/3/10
