本技術涉及眼鏡，特別涉及一種智能眼鏡。

背景技術：

1、近幾年，帶有攝像頭的拍照眼鏡受到越來越多消費者青睞，用戶佩戴拍照眼鏡，即可獲得第一人稱視角的圖像或者視頻。

2、為了向周圍用戶標識攝像頭工作狀態，通常設置指示燈用于提醒周圍用戶攝像頭是否正在拍攝，以保護周圍用戶隱私。

3、但，仍存在指示燈可能被惡意遮擋(即：攝像頭正在拍攝，但指示燈被故意遮擋致使周圍用戶以為攝像頭未處于拍攝狀態)的情況，對周圍用戶隱私保護存在漏洞。

技術實現思路

1、有鑒于此，本實用新型的目的是提供一種智能眼鏡，能夠檢測指示燈是否被遮擋，可以防止指示燈被惡意遮擋從而影響周圍用戶隱私的情況發生。

2、一種智能眼鏡，包括鏡框(101)和鏡腿(102)，其特征在于，所述智能眼鏡還包括：

3、攝像頭(1)，設于所述鏡框(101)或鏡腿(102)；

4、指示燈(8)，用于指示所述攝像頭(1)的工作狀態；

5、視窗(2)，設于所述鏡框(101)或所述鏡腿(102)上的凹槽內，為所述指示燈(8)提供出光區域；

6、遮擋檢測機構，用于檢測所述指示燈(8)被遮擋情況。

7、可選地，所述遮擋檢測機構包括第一傳感器(7)，所述第一傳感器(7)設于所述凹槽外部，或者所述第一傳感器(7)通過所述視窗(2)與外界交互。

8、可選地，所述遮擋檢測機構還包括第二傳感器(6)；所述第二傳感器(6)與所述第一傳感器(7)不同。

9、可選地，所述第二傳感器(6)和所述第一傳感器(7)集成為一個模塊。

10、可選地，所述第一傳感器(7)和所述第二傳感器(6)分別為紅外接近傳感器和環境光傳感器。

11、可選地，所述第一傳感器(7)的信息收集路徑穿過所述視窗(2)。

12、可選地，所述遮擋檢測機構還包括設置于所述視窗(2)和所述指示燈(8)之間的導光件(4)；

13、所述導光件(4)包括第一表面和第二表面，所述第一表面靠近所述視窗(2)設置、所述第二表面靠近所述指示燈(8)設置；其中，

14、所述指示燈(8)的出射光線從所述第二表面射入所述導光件(4)、并從所述第一表面出射。

15、可選地，所述遮擋檢測機構還包括第二傳感器(6)，所述第一傳感器(7)位于所述第二傳感器(6)和所述指示燈(8)之間，所述第一傳感器(7)為紅外接近傳感器，

16、所述導光件(4)還包括不同于所述第一表面和所述第二表面的第三表面，其中所述紅外接近傳感器的發射光線從所述第三表面射入所述導光件(4)、且從所述第一表面出射。

17、可選地，所述第三表面涂設防反射膜。

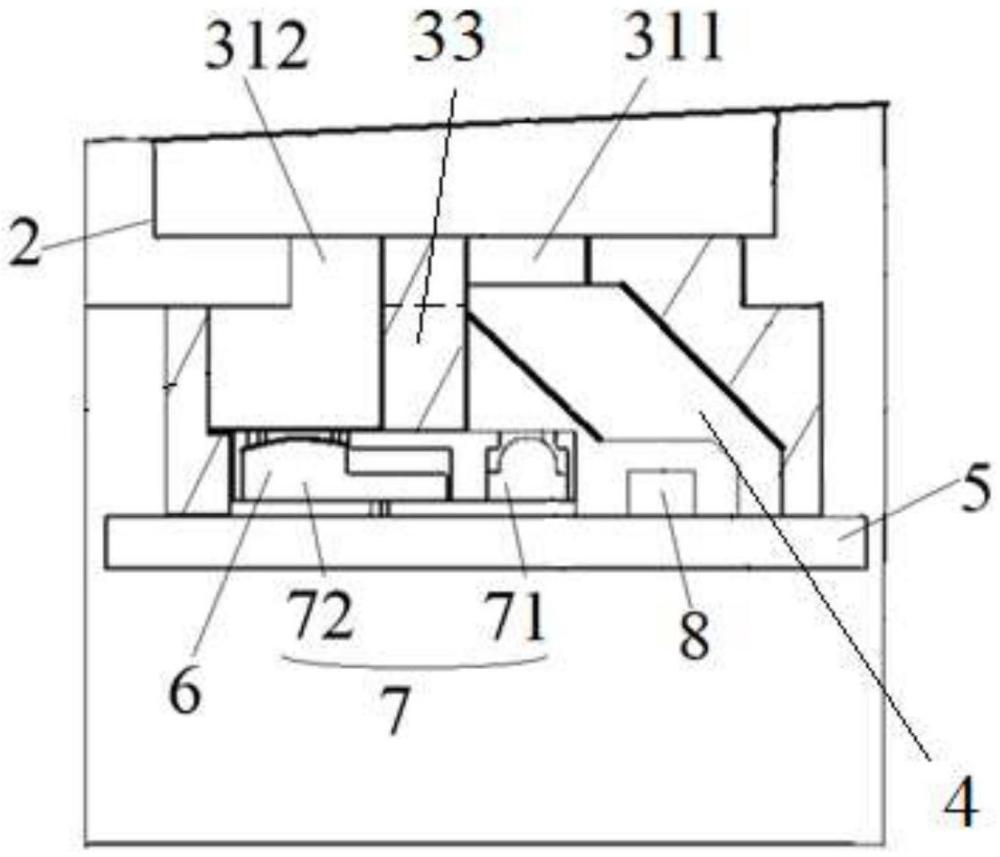

18、可選地，所述遮擋檢測機構還包括擋墻(33)，所述第一傳感器(7)和所述第二傳感器(6)分設于所述擋墻(33)的兩側。

19、可選地，所述智能眼鏡還包括固定結構，所述固定結構將所述第一傳感器(7)、所述第二傳感器(6)和所述指示燈(8)封設于同一基板(5)。

20、可選地，所述固定結構為橡膠套(3)，所述橡膠套(3)包括第一通孔(312)和第二通孔(311)，所述第一通孔(312)連通所述環境光傳感器和所述視窗(2)、所述第二通孔(311)連通所述導光件(4)的第一表面和所述視窗(2)。

21、可選地，所述橡膠套(3)的橫向尺寸不小于所述視窗(2)的橫向尺寸。

22、本實用新型實施例提供的智能眼鏡，包括設于所述鏡框或鏡腿的攝像頭，用于指示攝像頭的工作狀態的指示燈，還包括用于檢測所述指示燈被遮擋情況的遮擋檢測機構。本實用新型實施例提供的智能眼鏡，可以防止指示燈被惡意遮擋造成周圍用戶隱私的泄露。

技術特征：

1.一種智能眼鏡，包括鏡框(101)和鏡腿(102)，其特征在于，所述智能眼鏡還包括：

2.根據權利要求1所述的智能眼鏡，其特征在于，所述遮擋檢測機構包括第一傳感器(7)，所述第一傳感器(7)設于所述凹槽外部，或者所述第一傳感器(7)通過所述視窗(2)與外界交互。

3.根據權利要求2所述的智能眼鏡，其特征在于，所述遮擋檢測機構還包括第二傳感器(6)；所述第二傳感器(6)與所述第一傳感器(7)不同。

4.根據權利要求3所述的智能眼鏡，其特征在于，所述第二傳感器(6)和所述第一傳感器(7)集成為一個模塊。

5.根據權利要求4所述的智能眼鏡，其特征在于，所述第一傳感器(7)和所述第二傳感器(6)分別為紅外接近傳感器和環境光傳感器。

6.根據權利要求2-5任一項所述的智能眼鏡，其特征在于，所述第一傳感器(7)的信息收集路徑穿過所述視窗(2)。

7.根據權利要求6所述的智能眼鏡，其特征在于，所述遮擋檢測機構還包括設置于所述視窗(2)和所述指示燈(8)之間的導光件(4)；

8.根據權利要求7所述的智能眼鏡，其特征在于，所述遮擋檢測機構還包括第二傳感器(6)，所述第一傳感器(7)位于所述第二傳感器(6)和所述指示燈(8)之間，所述第一傳感器(7)為紅外接近傳感器，

9.根據權利要求8所述的智能眼鏡，其特征在于，所述第三表面涂設防反射膜。

10.根據權利要求8所述的智能眼鏡，其特征在于，所述遮擋檢測機構還包括擋墻(33)，所述第一傳感器(7)和所述第二傳感器(6)分設于所述擋墻(33)的兩側。

11.根據權利要求10所述的智能眼鏡，其特征在于，所述智能眼鏡還包括固定結構，所述固定結構將所述第一傳感器(7)、所述第二傳感器(6)和所述指示燈(8)封設于同一基板(5)。

12.根據權利要求11所述的智能眼鏡，其特征在于，所述固定結構為橡膠套(3)，所述橡膠套(3)包括第一通孔(312)和第二通孔(311)，所述第一通孔(312)連通環境光傳感器和所述視窗(2)、所述第二通孔(311)連通所述導光件(4)的第一表面和所述視窗(2)。

13.根據權利要求12所述的智能眼鏡，其特征在于，所述橡膠套(3)的橫向尺寸不小于所述視窗(2)的橫向尺寸。

技術總結
本技術提供一種智能眼鏡，包括鏡框(101)和鏡腿(102)，所述智能眼鏡還包括：攝像頭(1)，設于所述鏡框(101)或鏡腿(102)；指示燈(8)，用于指示所述攝像頭(1)的工作狀態；視窗(2)，設于所述鏡框(101)或所述鏡腿(102)上的凹槽內，為所述指示燈(8)提供出光區域；遮擋檢測機構，用于檢測所述指示燈(8)被遮擋情況。本技術實施例提供的智能眼鏡，可以防止指示燈被惡意遮擋造成周圍用戶隱私的泄露。

技術研發人員：李興旺,鄢建洋
受保護的技術使用者：歌爾科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
