本技術實施例涉及顯示，具體而言，涉及一種顯示模組及顯示裝置。

背景技術：

1、顯示產品的高亮度能夠保證用戶在戶外強光下活動時能夠正常使用，提升消費者的視覺效果。因此，高亮度仍然是未來lcd(liquid?crystal?display，液晶顯示器)手機發展的重點技術方向，也是追趕oled(organic?light-emitting?diode，有機發光二極管)手機強有力的推動劑。目前oled顯示產品亮度水平為2000nits；而lcd顯示產品目前經過技術升級最高能夠達成700nits，距離oled顯示產品還有很大差距。

2、影響lcd顯示產品亮度的一個關鍵因素就是led(light-emitting?diode，發光二極管)的數量，模組亮度與led的數量成正比。目前在lcd顯示產品中，背光膠框在led與led之間會設置長城位，長城位的作用就是在顯示模組的厚度方向支撐固定背光燈條，防止led塌陷傾斜從而造成燈口顯示不均。但是，長城位也極大地占用了led的排布空間，導致led的數量被限制，影響了lcd顯示產品的發光亮度。

技術實現思路

1、本技術實施例在于提供一種顯示模組及顯示裝置，旨在增加顯示模組中發光二極管的數量，提升顯示模組的發光亮度。

2、本技術實施例第一方面提供一種顯示模組，包括：

3、背板；

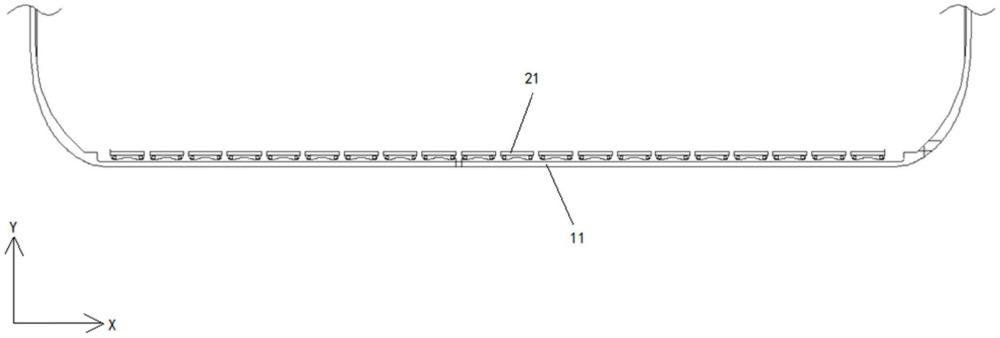

4、光源，設置在所述背板的一側，所述光源包括多個沿第一方向間隔排列的發光二極管，且相鄰的兩個所述發光二極管之間形成不包含阻隔件的間隙；

5、柔性支撐層，設置在所述背板的一側，所述柔性支撐層沿第一方向延伸，且多個所述發光二極管均設置所述柔性支撐層遠離所述背板的一側，多個所述發光二極管與所述柔性支撐層保持接觸；

6、所述光源在所述背板上的正投影覆蓋所述柔性支撐層在所述背板上的正投影。

7、可選地，所述顯示模組還包括：

8、膠框，設置在背板上且位于所述光源的一側；

9、導光板，設置在背板上且位于所述光源遠離膠框的一側；

10、所述柔性支撐層設置在所述膠框與所述導光板之間，且所述柔性支撐層與所述膠框以及所述導光板之間均具有間隙。

11、可選地，所述顯示模組還包括：

12、反射片，設置在所述導光板與所述背板之間；

13、其中，所述反射片靠近所述光源的邊緣與導光板靠近所述光源的邊緣齊平。

14、可選地，所述顯示模組還包括：

15、反射片，設置在所述導光板與所述背板之間；

16、其中，所述反射片靠近所述光源的邊緣超出導光板靠近所述光源的邊緣，且所述柔性支撐層與所述反射片之間具有間隙。

17、可選地，所述柔性支撐層在第二方向的尺寸為大于或等于0.45mm，且小于或等于0.70mm；

18、所述第二方向與所述第一方向相垂直。

19、可選地，所述柔性支撐層在所述第三方向的尺寸為大于或等于0.10mm，且小于或等于0.17mm；

20、所述第三方向?yàn)樗鲲@示模組的出光方向。

21、可選地，所述柔性支撐層的材料包括泡棉，且所述泡棉的壓縮量為大于或等于40％，且小于或等于70％。

22、可選地，所述顯示模組還包括：

23、柔性電路板，與所述光源連接，所述柔性電路板包括平面區以及與所述平面區連接的彎折區，所述平面區與所述顯示模組的膠框連接，所述彎折區與所述顯示模組的導光板連接；

24、加強層，設置在所述柔性電路板遠離所述光源的一側；

25、其中，所述加強層包括第一部分和第二部分，所述第一部分在所述背板上的正投影覆蓋所述平面區在所述背板上的正投影，所述第二部分在所述背板上的正投影與所述彎折區在所述背板上的正投影部分交疊。

26、可選地，所述第二部分包括沿第一方向間隔設置的多個子單元，所述子單元的長度方向沿第二方向延伸，且所述子單元在所述第一方向的尺寸由靠近所述平面區的一側到遠離所述平面區的一側逐漸減小；

27、所述第一方向與所述第二方向相垂直。

28、可選地，所述子單元的形狀包括三角形和梯形。

29、可選地，所述子單元在所述背板上的正投影位于相鄰的兩個所述發光二極管在所述背板上的正投影之間。

30、可選地，所述子單元在所述第一方向的最大尺寸與相鄰的兩個所述發光二極管之間的間距距離相等。

31、可選地，所述第一部分在所述背板上的正投影與所述彎折區在所述背板上的正投影之間具有間隙；

32、其中，所述第一部分包括多個突出部，所述突出部與所述子單元一一對應，且所述突出部與所述子單元連接，所述突出部在所述背板上的正投影位于所述間隙在所述背板上的正投影重合。

33、可選地，所述間隙在所述第二方向的尺寸為大于或等于0.08mm，且小于或等于0.12mm。

34、可選地，所述加強層的厚度為大于或等于30μm，且小于或等于40μm。

35、可選地，所述顯示模組還包括：

36、柔性電路板，與所述光源連接，

37、顯示面板，設置在所述背板上，且所述顯示面板在所述背板上的正投影與所述柔性電路板在所述背板上的正投影部分交疊；

38、連接墊片，設置在所述柔性電路板與所述顯示面板之間，且所述連接墊片的一側與所述柔性電路板連接，另一側與所述顯示面板連接。

39、可選地，所述顯示模組還包括：

40、遮光膠層，沿著所述背板的周向設置，所述遮光膠層在所述背板上的正投影與所述柔性電路板在所述背板上的正投影至少部分交疊，且所述遮光膠層與所述柔性電路板連接；

41、所述連接墊片設置在所述遮光膠層與所述顯示面板之間。

42、可選地，所述顯示模組還包括：

43、第一偏光片，設置在所述顯示面板靠近所述背板的一側；

44、所述連接墊片在所述背板上的正投影與所述第一偏光片在所述背板上的正投影無交疊，且所述連接墊片遠離所述第一偏光片的一側邊緣與所述遮光膠層的邊緣齊平。

45、可選地，所述連接墊片與所述第一偏光片之間的間隙在第二方向的尺寸為大于或等于0.35mm，且小于或等于0.45mm；

46、所述第二方向與所述第一方向相垂直。

47、本技術實施例第二方面提供一種顯示裝置，包括如本技術實施例第一方面提供的顯示模組。

48、有益效果：

49、本技術提供一種顯示模組及顯示裝置，通過設置背板、光源以及柔性支撐層，其中光源包括多個沿第一方向間隔排列的發光二極管，且相鄰的兩個發光二極管之間形成不包含阻隔件的間隙，柔性支撐層沿第一方向延伸，且多個發光二極管設置在柔性支撐層遠離背板的一側，光源在背板上的正投影覆蓋柔性支撐層在背板上的正投影；本技術的顯示模組取消了顯示模組的膠框的長城位，相鄰的兩個第二發光二極管之間不被阻隔件所阻隔，因此在顯示模組中可以放置更多數量的發光二極管，從而提升了顯示模組的發光亮度，并且本技術設置了柔性支撐層對多個發光二極管進行支撐，可以避免發光二極管塌陷傾斜從而造成燈口顯示不均。
