本發明涉及緊急資源調度管理，尤其涉及一種基于多維地圖的全域管控和即時指揮方法及系統。

背景技術：

1、在現代城市的交通管理中，交通擁堵是一個普遍存在且日益嚴重的問題，尤其在高峰時段和突發事故發生時，交通流量急劇增加從而造成道路嚴重?fù)矶隆２糠纸煌ü芾矸椒ㄍǔＲ蕾囉诼访嫜策墶⒔煌ㄐ盘柨刂埔约叭斯ふ{(diào)度來緩解擁堵。

2、當交通事故或擁堵事件發生時，交通指揮中心根據實時監控數據調度離事發地最近的巡邏車輛前往現場執行疏通任務。然而，由于城市交通路網復雜，尤其是高峰時段，某些路段經常發生擁堵，而事故發生后單純依賴就近派遣巡邏車輛，如果未實時了解整個區域的擁堵趨勢及變化，可能因為路線選擇不當導致巡邏車輛在途中遇到額外的擁堵，無法及時到達事故現場，從而延誤疏通工作的實施。

技術實現思路

1、為解決上述技術問題，本發明提出了一種基于多維地圖的全域管控和即時指揮方法及系統，通過動態優化巡邏車輛的調度以提升道路疏通的效率和準確性。

2、為實現上述目的，本發明提供如下技術方案：

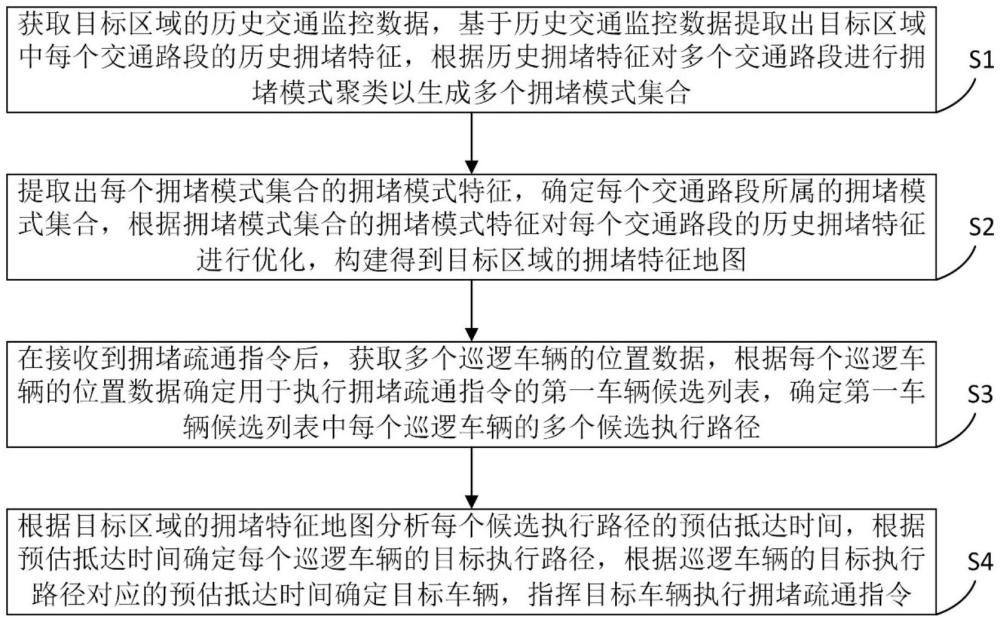

3、本發明第一方面提供一種基于多維地圖的全域管控和即時指揮方法，包括：

4、獲取目標區域的歷史交通監控數據，基于歷史交通監控數據提取出目標區域中每個交通路段的歷史擁堵特征，根據歷史擁堵特征對多個交通路段進行擁堵模式聚類以生成多個擁堵模式集合；

5、提取出每個擁堵模式集合的擁堵模式特征，確定每個交通路段所屬的擁堵模式集合，根據擁堵模式集合的擁堵模式特征對每個交通路段的歷史擁堵特征進行優化，構建得到目標區域的擁堵特征地圖，其中，擁堵特征地圖包含每個交通路段的擁堵時段數據；

6、在接收到擁堵疏通指令后，獲取多個巡邏車輛的位置數據，根據每個巡邏車輛的位置數據確定用于執行擁堵疏通指令的第一車輛候選列表，確定第一車輛候選列表中每個巡邏車輛的多個候選執行路徑；

7、根據目標區域的擁堵特征地圖分析每個候選執行路徑的預估抵達時間，根據預估抵達時間確定每個巡邏車輛的目標執行路徑，根據巡邏車輛的目標執行路徑對應的預估抵達時間確定目標車輛，指揮目標車輛執行擁堵疏通指令。

8、優選地，根據擁堵模式集合的擁堵模式特征對每個交通路段的歷史擁堵特征進行優化，構建得到目標區域的擁堵特征地圖，包括：

9、對于擁堵模式集合的擁堵模式特征，計算擁堵模式集合中多個交通路段在多個單位時段下分別對應的平均擁堵參數，生成擁堵模式集合的全局擁堵時間序列作為擁堵模式集合的擁堵模式特征；

10、根據交通路段的歷史擁堵特征提取出多個單位時段下的局部擁堵參數，以構建得到每個交通路段的局部擁堵時間序列，根據全局擁堵時間序列和局部擁堵時間序列構建每個交通路段的遞歸擁堵距離矩陣，其中，對于遞歸擁堵距離矩陣：

11、dij＝d(i,j)+min(d(i-1,j),d(i,j-1),d(i-1,j-1))

12、式中，dij表示遞歸擁堵距離矩陣中坐標為(i,j)的點對應的遞歸擁堵距離，d(i,j)、d(i-1,j)、d(i,j-1)、d(i-1,j-1)分別表示全局擁堵時間序列和局部擁堵時間序列中對應元素點之間的距離；

13、根據遞歸擁堵距離矩陣確定最小遞歸擁堵距離所對應的最優對齊路徑，根據局部擁堵時間序列確定交通路段中的多個局部擁堵時段，根據全局擁堵時間序列確定擁堵模式集合的多個全局擁堵時段，根據最優對齊路徑和多個全局擁堵時段對交通路段中的多個局部擁堵時段進行優化，得到交通路段的每個局部擁堵時段對應的修正擁堵時段，根據每個交通路段的多個修正擁堵時段構建得到目標區域的擁堵特征地圖。

14、優選地，根據最優對齊路徑和多個全局擁堵時段對交通路段中的多個局部擁堵時段進行優化，得到交通路段的每個局部擁堵時段對應的修正擁堵時段，包括：

15、根據最優對齊路徑將多個局部擁堵時段映射到全局擁堵時間序列中，確定每個局部擁堵時段的目標映射時段，以及每個目標映射時段的時間偏離參數和擁堵強度偏離參數，根據時間偏離參數和擁堵強度偏離參數對交通路段的多個局部擁堵時段進行優化，得到交通路段的每個局部擁堵時段對應的修正擁堵時段；

16、其中，對于時間偏離參數和擁堵強度偏離參數，計算局部擁堵時段和目標映射時段之間的時段差異時長的絕對值以得到時間偏離參數，計算局部擁堵時段中多個單位時段下的局部擁堵參數的均值得到第一擁堵參數，計算全局擁堵時段中多個交通路段在多個單位時段下的平均擁堵參數的均值得到第二擁堵參數，以第一擁堵參數與第二擁堵參數之間差值的絕對值作為擁堵強度偏離參數；

17、根據擁堵強度偏離參數對時間偏離參數進行修正生成目標時間參數，若目標時間參數小于預設時間偏離閾值，基于目標映射時段對局部擁堵時段進行均勻擴散得到修正擁堵時段，否則基于目標映射時段對局部擁堵時段進行偏移處理得到修正擁堵時段。

18、優選地，在指揮目標車輛執行擁堵疏通指令的過程中，還包括：

19、實時獲取目標車輛在通過目標執行路徑前往執行擁堵疏通指令的目的地途中，關于目標執行路徑的多個衍生參考路徑，將每個衍生參考路徑關聯的局部擁堵時間序列添加到擁堵特征地圖中；

20、實時計算每個衍生參考路徑當前的擁堵參數，根據擁堵特征地圖中衍生參考路徑關聯的局部擁堵時間序列選擇目標衍生路徑，包括在檢測到至少一個衍生參考路徑當前的擁堵參數小于局部擁堵時間序列中當前時刻下的擁堵參數后，選擇與前往執行擁堵疏通指令的目的地之間的行駛距離最短的衍生參考路徑作為目標衍生路徑，根據目標衍生路徑對目標車輛進行路徑變更即時指揮。

21、優選地，根據最優對齊路徑將多個局部擁堵時段映射到全局擁堵時間序列中，確定每個局部擁堵時段的目標映射時段，包括：

22、根據最優對齊路徑確定局部擁堵時間序列與全局擁堵時間序列中多個單位時段之間的對應關系，對于任意一個局部擁堵時段，根據局部擁堵時段所涉及的多個單位時段，確定每個單位時段映射在全局擁堵時間序列中后對應的單位時段，得到個局部擁堵時段映射到全局擁堵時間序列后的映射參考時段，將全局擁堵時間序列中與映射參考時段相距最近的全局擁堵時段記為局部擁堵時段的目標映射時段。

23、優選地，將全局擁堵時間序列中平均擁堵參數大于預設擁堵參數閾值的單位時段記為全局擁堵時段，將局部擁堵時間序列中局部擁堵參數大于預設擁堵參數閾值的單位時段記為局部擁堵時段。

24、本發明第二方面提供一種基于多維地圖的全域管控和即時指揮系統，用于實現上述的一種基于多維地圖的全域管控和即時指揮方法，包括：

25、歷史數據分析模塊，用于獲取目標區域的歷史交通監控數據，基于歷史交通監控數據提取出目標區域中每個交通路段的歷史擁堵特征，根據歷史擁堵特征對多個交通路段進行擁堵模式聚類以生成多個擁堵模式集合；

26、擁堵特征地圖生成模塊，用于提取出每個擁堵模式集合的擁堵模式特征，確定每個交通路段所屬的擁堵模式集合，根據擁堵模式集合的擁堵模式特征對每個交通路段的歷史擁堵特征進行優化，構建得到目標區域的擁堵特征地圖，其中，擁堵特征地圖包含每個交通路段的擁堵時段數據；

27、擁堵疏通指令執行分析模塊，用于在接收到擁堵疏通指令后，獲取多個巡邏車輛的位置數據，根據每個巡邏車輛的位置數據確定用于執行擁堵疏通指令的第一車輛候選列表，確定第一車輛候選列表中每個巡邏車輛的多個候選執行路徑；

28、擁堵疏通指令執行管理模塊，用于根據目標區域的擁堵特征地圖分析每個候選執行路徑的預估抵達時間，根據預估抵達時間確定每個巡邏車輛的目標執行路徑，根據巡邏車輛的目標執行路徑對應的預估抵達時間確定目標車輛，指揮目標車輛執行擁堵疏通指令。

29、優選地，對于擁堵特征地圖生成模塊，根據擁堵模式集合的擁堵模式特征對每個交通路段的歷史擁堵特征進行優化，構建得到目標區域的擁堵特征地圖，包括：

30、對于擁堵模式集合的擁堵模式特征，計算擁堵模式集合中多個交通路段在多個單位時段下分別對應的平均擁堵參數，生成擁堵模式集合的全局擁堵時間序列作為擁堵模式集合的擁堵模式特征；

31、根據交通路段的歷史擁堵特征提取出多個單位時段下的局部擁堵參數，以構建得到每個交通路段的局部擁堵時間序列，根據全局擁堵時間序列和局部擁堵時間序列構建每個交通路段的遞歸擁堵距離矩陣，其中，對于遞歸擁堵距離矩陣：

32、dij＝d(i，j)+min(d(i-1，j)，d(i，j-1)，d(i-1，j-1))

33、式中，dij表示遞歸擁堵距離矩陣中坐標為(i,j)的點對應的遞歸擁堵距離，d(i,j)、d(i-1,j)、d(i,j-1)、d(i-1,j-1)分別表示全局擁堵時間序列和局部擁堵時間序列中對應元素點之間的距離；

34、根據遞歸擁堵距離矩陣確定最小遞歸擁堵距離所對應的最優對齊路徑，根據局部擁堵時間序列確定交通路段中的多個局部擁堵時段，根據全局擁堵時間序列確定擁堵模式集合的多個全局擁堵時段，根據最優對齊路徑和多個全局擁堵時段對交通路段中的多個局部擁堵時段進行優化，得到交通路段的每個局部擁堵時段對應的修正擁堵時段，根據每個交通路段的多個修正擁堵時段構建得到目標區域的擁堵特征地圖。

35、本發明具有以下有益效果：

36、本發明通過歷史交通監控數據分析目標區域在不同時間段的擁堵變化規律，識別不同交通路段對應的擁堵模式，提取出各個交通路段的擁堵時段信息并構建得到擁堵特征地圖，用于輔助分析預測目標區域內不同交通路段的擁堵趨勢，可以在巡邏車輛需要前往不同地點執行疏通任務時提前做出預警和優化路徑選擇，輔助巡邏車輛快速到達目的地以盡量避免延誤疏通工作的實施；同時在巡邏車輛前往目的地的行駛路途中，將采集到的實時交通數據與擁堵特征地圖結合，在考慮擁堵預測情況所規劃的路徑的基礎上，根據實時數據對預先設定的行駛路徑進局部優化，通過精確的路徑選擇和實時調整幫助目標車輛避開擁堵，提高道路通行效率以增強應急響應能力，提升城市交通流的管理水平和應急處理能力。
