本技術涉及顯示模組，尤其是指一種護眼顯示模組。

背景技術：

1、消費者對電子產品使用方便性要求越來越高，長續航、隨時隨地使用已是消費者對產品性能的基本要求。護眼、低功耗高續航成為電子產品的一大需求特性。特別是現階段教學對于交互式電子產品的依賴。相對紙張及抽象的文字描述，電子產品所具有的強大功能更能促進教學效果，但同時電子產品對眼睛的傷害也很大。同時續航不夠也給教學工作帶來很多不便。

2、現有帶觸控功能的顯示器主要通過led和oled發光來顯示畫面；led即發光二極管，是一種半導體發光器件；led通過導光板將點光源轉換成面光源，并利用反射片將底部漏出的光反射回導光板再利用，以增加光的使用效率；最終，光線經過擴散膜內部的亞克力球，粗糙表面或擴散粒子其折射、散射，將光線均勻化，以實現光線均勻、柔和的效果,用以給顯示屏提供光源，使畫面通過光輸送入人眼。

3、oled發光是指能自發光的oled屏幕。oled屏幕的每個像素都是由有機化合物構成的發光二極管。當電流通過這些發光二極管時，有機材料會發光。

4、led和oled發出的光對人眼有兩方面的傷害：

5、1、藍光危害：led及oled所發出的光可能存在藍光過量照射，而藍光可以穿透晶狀體到達視網膜，造成近視、視覺疲勞、失眠等。

6、2、頻閃危害：led及oled所發出的光可能會產生頻閃，而頻閃可能會引發眼睛疲勞、頭痛、視力下降等健康問題。

7、另外，無論是led發光還是oled發光都會有一定的功耗損失，而在整個電子顯示產品中發光所需的功耗占整個產品的比例高達15％左右，產品續航時間短。

技術實現思路

1、本實用新型針對現有技術的問題提供一種護眼顯示模組，設計巧妙，利用反射材料層就可對顯示內容進行閱讀，本實用新型可以大幅度提高顯示電子續航能力，同時也大幅度降低顯示產品對人眼的傷害。

2、為了解決上述技術問題，本實用新型采用如下技術方案：

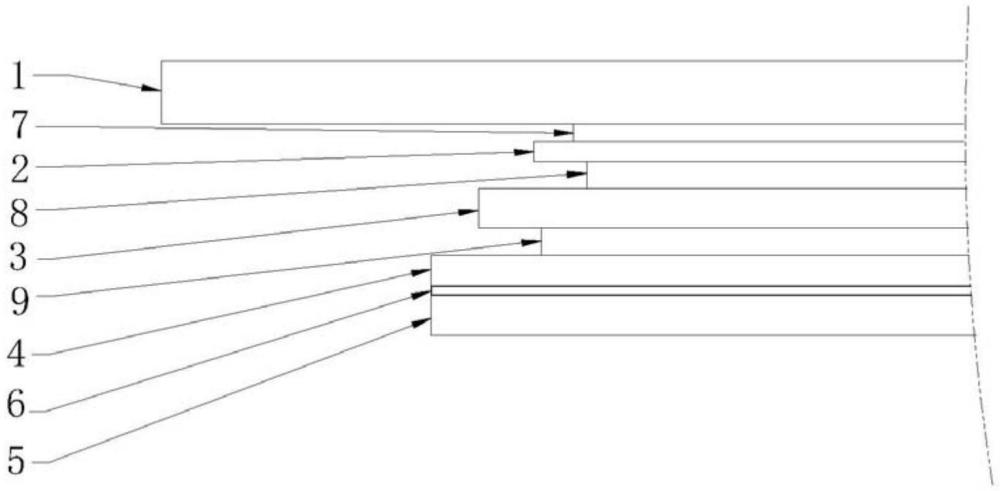

3、本實用新型提供了一種護眼顯示模組，其包括從上至下依次設置的端面蓋板、傳感器、導光板、玻璃蓋板和玻璃線路基板，所述玻璃蓋板與所述玻璃線路基板之間設置有電子墨水顆粒層，所述端面蓋板與所述傳感器之間連接有第一oca層，所述傳感器與所述導光板之間連接有第二oca層，所述導光板與所述玻璃蓋板之間連接有第三oca層，所述玻璃蓋板的上端面涂覆有反射材料層，所述護眼顯示模組還包括黑色遮光膠帶，所述黑色遮光膠帶包覆于所述導光板的外周壁、所述玻璃蓋板的外周壁、所述第三oca層的外周壁、所述電子墨水顆粒層的外周壁、所述玻璃線路基板的外周壁以及所述玻璃線路基板的下端面。

4、優選地，所述黑色遮光膠帶的上端貼附于所述導光板的上端面的外緣處；所述黑色遮光膠帶的上端邊緣與所述導光板的上端面的邊緣之間的距離為0.8mm。

5、優選地，所述端面蓋板的厚度為0.4mm；所述端面蓋板為pmma復合材料。

6、優選地，所述傳感器為電容傳感器，所述傳感器的厚度為0.14mm；所述傳感器由兩張film組成。

7、優選地，所述第一oca層的厚度為0.1mm。

8、優選地，所述第二oca層的厚度為0.1mm～0.175mm。

9、優選地，所述第三oca層的厚度為0.175mm。

10、優選地，所述玻璃蓋板的厚度為0.25mm。

11、優選地，所述黑色遮光膠帶包覆后的側面厚度為0.03mm。

12、本實用新型的有益效果：

13、本實用新型結構新穎、設計巧妙，本實用新型工作時，在有外界光源的環境下不需要點亮產品光源即可正常顯示畫面，且在顯示畫面不變動的情況下實現低功耗，在暗黑或光線不夠的環境下可通過點亮導光板，通過光的反射原理實現畫面閱讀，而我們的日常生活環境中絕大多數時間都是有外界光源的，絕大多數時間不需要點亮導光板，利用反射材料層就可對顯示內容進行閱讀，且在很多應用中出現顯示畫面停留時間較長的(比如電子書、電子指示屏等)，所以本實用新型可以大幅度提高顯示電子續航能力，同時也大幅度降低顯示產品對人眼的傷害。

技術特征：

1.一種護眼顯示模組，其特征在于：包括從上至下依次設置的端面蓋板、傳感器、導光板、玻璃蓋板和玻璃線路基板，所述玻璃蓋板與所述玻璃線路基板之間設置有電子墨水顆粒層，所述端面蓋板與所述傳感器之間連接有第一oca層，所述傳感器與所述導光板之間連接有第二oca層，所述導光板與所述玻璃蓋板之間連接有第三oca層，所述玻璃蓋板的上端面涂覆有反射材料層，所述護眼顯示模組還包括黑色遮光膠帶，所述黑色遮光膠帶包覆于所述導光板的外周壁、所述玻璃蓋板的外周壁、所述第三oca層的外周壁、所述電子墨水顆粒層的外周壁、所述玻璃線路基板的外周壁以及所述玻璃線路基板的下端面。

2.根據權利要求1所述的一種護眼顯示模組，其特征在于：所述黑色遮光膠帶的上端貼附于所述導光板的上端面的外緣處；所述黑色遮光膠帶的上端邊緣與所述導光板的上端面的邊緣之間的距離為0.8mm。

3.根據權利要求1所述的一種護眼顯示模組，其特征在于：所述端面蓋板的厚度為0.4mm。

4.根據權利要求1所述的一種護眼顯示模組，其特征在于：所述傳感器為電容傳感器，所述傳感器的厚度為0.14mm。

5.根據權利要求1所述的一種護眼顯示模組，其特征在于：所述第一oca層的厚度為0.1mm。

6.根據權利要求1所述的一種護眼顯示模組，其特征在于：所述第二oca層的厚度為0.1mm。

7.根據權利要求1所述的一種護眼顯示模組，其特征在于：所述第三oca層的厚度為0.175mm～0.175mm。

8.根據權利要求1所述的一種護眼顯示模組，其特征在于：所述玻璃蓋板的厚度為0.25mm。

9.根據權利要求1所述的一種護眼顯示模組，其特征在于：所述黑色遮光膠帶包覆后的側面厚度為0.03mm。

技術總結
本技術涉及顯示模組技術領域，尤其是指一種護眼顯示模組，其包括從上至下依次設置的端面蓋板、傳感器、導光板、玻璃蓋板和玻璃線路基板，玻璃蓋板與玻璃線路基板之間設置有電子墨水顆粒層，端面蓋板與傳感器之間連接有第一OCA層，傳感器與導光板之間連接有第二OCA層，導光板與玻璃蓋板之間連接有第三OCA層，玻璃蓋板的上端面涂覆有反射材料層，護眼顯示模組還包括黑色遮光膠帶。本技術設計巧妙，利用反射材料層就可對顯示內容進行閱讀，本技術可以大幅度提高顯示電子續航能力，同時也大幅度降低顯示產品對人眼的傷害。

技術研發人員：仇澤軍,劉玉清,周芳青,董海飛,唐國華
受保護的技術使用者：東莞市德普特電子有限公司
技術研發日：20240627
技術公布日：2025/4/28
