本發明涉及能夠觀察虛像的透視型的虛像顯示裝置和光學單元。

背景技術：

1、作為用于近眼顯示器的折疊光學系統，公知有如下折疊光學系統：從顯示器起依次具備圓偏振件、部分反射器和反射型偏振件，反射型偏振件例如為反射型clc圓偏振件(參照專利文獻1)。在該光學系統中，來自顯示器的光在通過圓偏振件之后，例如成為左旋圓偏振光，在通過部分反射器之后也維持偏振狀態，被反射型偏振件反射，但維持左旋圓偏振光的狀態，到達部分反射器并被部分反射。被部分反射器反射的左旋圓偏振光變?yōu)橛倚龍A偏振光，直接通過反射型偏振件。在此，來自顯示器的光在由部分反射器和反射型偏振件形成的腔內被雙重反射，因此能夠防止物理全長增加并且使光路長度增加。

2、專利文獻1：日本特表2021-532393號公報

3、在上述專利文獻1的虛像顯示裝置中，顯示器配置于眼前，因此，對于來自周圍環境的光，顯示器的遮光成為問題。此外，在將凹面的半反射鏡與平面的半反射鏡組合的鳥浴池(bird?bath)型的虛像顯示裝置的情況下，由顯示器導致的上述那樣的遮光不會成為問題，但光的利用效率低，影像光容易泄漏到外界。

技術實現思路

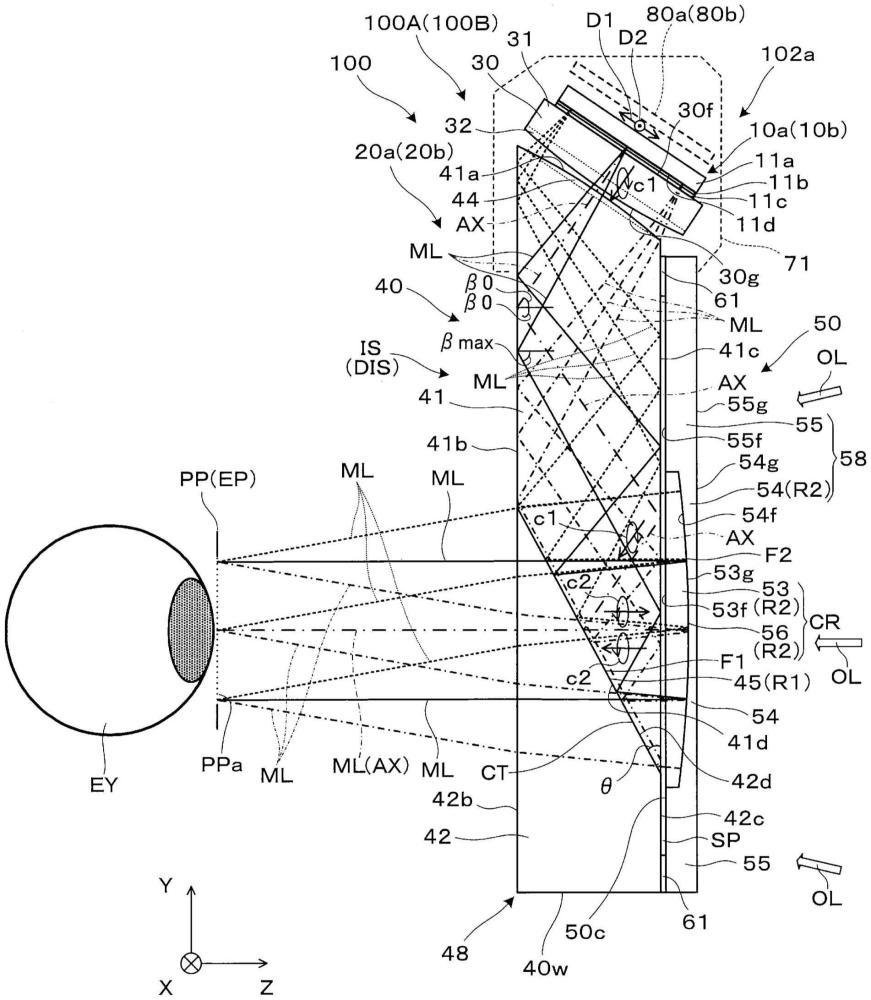

1、本發明的一個方面的虛像顯示裝置具備：顯示器，其射出圓偏振的影像光；平面的第1反射部件，其將所述影像光向斜方向反射；以及第2反射部件，其具有正屈光力，將由所述第1反射部件反射后的所述影像光朝向所述第1反射部件反射，所述第1反射部件包含作為膽甾型液晶層及透射性反射層中的一方的第1光功能層，所述第2反射部件包含作為所述膽甾型液晶層及所述透射性反射層中的另一方的第2光功能層。

技術特征：

1.一種虛像顯示裝置，其具備：

2.根據權利要求1所述的虛像顯示裝置，其中，

3.根據權利要求1所述的虛像顯示裝置，其中，

4.根據權利要求3所述的虛像顯示裝置，其中，

5.根據權利要求4所述的虛像顯示裝置，其中，

6.根據權利要求1所述的虛像顯示裝置，其中，

7.根據權利要求6所述的虛像顯示裝置，其中，

8.根據權利要求1所述的虛像顯示裝置，其中，

9.根據權利要求1所述的虛像顯示裝置，其中，

10.根據權利要求1所述的虛像顯示裝置，其中，

11.一種光學單元，其具備：

技術總結
本發明提供虛像顯示裝置和光學單元，提高光的利用效率。虛像顯示裝置或者光學單元具備：第1顯示裝置，其射出圓偏振的影像光；平面的第1反射部件，其將影像光向斜方向反射；以及第2反射部件，其具有正屈光力，將由第1反射部件反射后的影像光朝向第1反射部件反射，第1反射部件包含作為膽甾型液晶層及透射性反射層中的一方的第1光功能層，第2反射部件包含作為膽甾型液晶層及透射性反射層中的另一方的第2光功能層。由此，能夠通過透射性反射層切換圓偏振光的朝向，并且通過膽甾型液晶層使影像光高效地反射，或者通過膽甾型液晶層使影像光高效地反射并透過。

技術研發人員：井元克駿,井出光隆,武田高司
受保護的技術使用者：精工愛普生株式會社
技術研發日：
技術公布日：2025/4/28
