本發明涉及一種反射鏡，具體涉及一種二級反射鏡。

背景技術：

1、人們在工作生活中，常需長時間持續俯視，需長時間持續彎腰低頭，嚴重影響了人們的健康。2014年1月16日公布了一種光學視野轉換器，申請公布號cn103728716a，申請號201410039862.5，是一種戴在眼睛前面的二級反射鏡，實現了將俯視改為平視。

技術實現思路

0、發明概述

1、技術問題

2、現有技術只能觀察幾厘米范圍，如需增大范圍則必須增大拉遠反射鏡或調整頸部姿勢，體感限制了其無法實現，而且符合人們舒適觀看的正前方視線被擋住，不但難以提高觀看舒適度，反而造成了嚴重不適。

3、技術解決方案

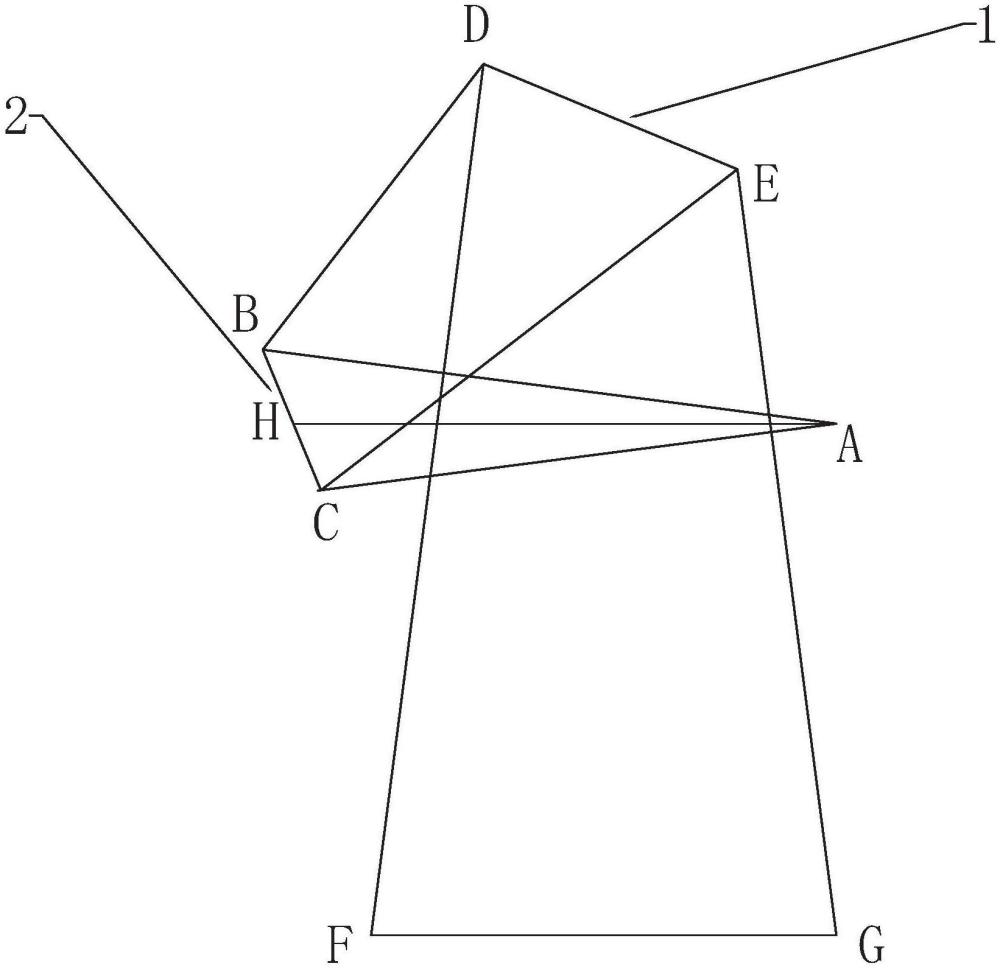

4、一種二級反射鏡，由兩面反射鏡及固定架組成，利用遠處物像范圍由寬逐漸變窄呈三角形射入眼睛的原理，在光線入射路徑設置反射鏡，改變物像傳播方向，物像(fg)光線先射入反射鏡(1)的(de)部分，經反射鏡(1)反射到反射鏡(2)的(bc)部分，經反射鏡(2)反射入視點(a)，依據觀察物面的物像光線范圍在反射點的變化寬度，在反射點處設置適當大小的反射鏡，進一步地，所述的反射鏡使用平面鏡，進一步地，觀察者腰部及頸部保持平直姿勢，包括但不限于坐、站、倚、臥，視線與上半身方向垂直，所述的觀察物面位于視線方向以身體為參照的垂直正下方，所述的反射鏡(1)位于觀察物面在視線中心線垂直投影范圍內以身體為參照的正上方，所述的反射鏡(2)位于視線方向眼睛正前方，進一步地，所述的反射鏡使用不支撐于人體的支架固定，進一步地，所述的二級反射鏡，反射鏡角度、位置可調節。所述的二級反射鏡是在觀察物面成像方向設置光源或反射光源，使得所述物面照向視覺成像方向，進一步地,所述的光源光線方向設計為通過所述的二級反射鏡射向眼睛而非直接射向眼睛，進一步地，所述的照明裝置依托于固定架安裝。所述的固定架包括反射鏡連接架，進一步地，所述的反射鏡連接架將所述的兩個反射鏡連接固定在一起。所述的反射鏡固定架設置支撐裝置將反射鏡連接架支撐到所需的位置，進一步地，所述的支撐裝置包括但不限于底座式支撐架、墻壁支撐架、依托關聯裝置的支撐架。所述的固定架包括視物架，進一步地，所述的視物架固定在所述的觀察物面位置，用于放置電腦、書本、手機等。所述的固定架是反射鏡2的周圍及兩側設置隔離光線裝置，進一步地，所述的隔離光線裝置阻擋非來自反射鏡1及視點方向光線。在反射鏡鏡面設置防塵罩，進一步地，所述的防塵罩沿固定軌道滑動打開反射鏡或罩住反射鏡。所述的固定架是在所述的反射鏡鏡面設置清潔裝置，進一步地，所述的清潔裝置為沿軌道滑動清潔。

5、一種二級反射鏡，由前部反射鏡(1)和后部反射鏡(2)及連接固定件組成，包括固定在底座式固定裝置上的座式固定裝置及方法，固定在墻壁或其他固定支撐結構的前部固定裝置及方法，固定在床或沙發靠背或其他固定支撐結構的后部固定裝置及方法，固定在車內頂部的頂部固定裝置及方法，使用輕質反射鏡材料及連接固定件的肩背式裝置及方法。座式固定裝置及方法，包括臺燈式底座的單側固定，兩側對稱的雙側固定底座，周圍多對反射鏡(1)和(2)固定一起供周圍多人使用的環形固定底座。前部固定裝置及方法，包括前部固定架3，進一步地，前部固定架3固定在墻壁上的固定卡上。后部固定裝置及方法，包括后部固定架4，進一步地，固定架4包括調節裝置，包括對二級反射鏡的伸縮調節、轉動調節，能夠實現調節反射鏡與人的相對位置，進一步地，固定架包括能夠將二級反射鏡收起的功能。頂部固定裝置及方法，固定在儀表盤上方頂部，每個客座的頂部，實現車內閱讀看手機不用低頭。肩背式固定裝置及方法，包括將反射鏡固定在人的前方，反射鏡(1)位于眼睛正前方的裝置。包括視物架，進一步地，所述的視物架固定在反射鏡(2)視野三角形光線范圍內的視物方向，用于放置電腦、書本、手機等。與灶具集成在一起，實現平視炒菜。包括折疊收起功能，進一步地，反射鏡、前部固定桿、后部固定桿、豎直支撐底座均可折疊，進一步地，所述的折疊包括電動折疊和手動折疊。支架(3)與菜板集成在一起，在支架底部固定菜板。

6、一種二級反射鏡，由兩面反射鏡及固定架組成，利用遠處物像范圍由寬逐漸變窄呈三角形射入眼睛的原理，在光線入射路徑設置反射鏡，改變物像傳播方向，物像(fg)光線先射入反射鏡(1)的(ae)部分，經反射鏡(1)反射到反射鏡(2)的(bc)部分，經反射鏡(2)反射入視點(a)，依據觀察物面的物像光線范圍在反射點的變化寬度，在反射點處設置適當大小的反射鏡，進一步地，所述的反射鏡使用平面鏡，進一步地，觀察者上半身保持平直姿勢，包括但不限于坐、站、倚、臥，視線與上半身方向垂直，所述的觀察物面位于視線方向以身體為參照的垂直正下方，所述的反射鏡(1)位于觀察物面在兩眼視線中心線所在平面垂直投影范圍內以身體為參照的正上方，所述的反射鏡(2)位于視線方向眼睛正前方，進一步地，所述的反射鏡使用不支撐于人體的支架固定，進一步地，所述的二級反射鏡，反射鏡角度、位置可調節,所述的二級反射鏡，反射鏡(1)和反射鏡(2)的基準夾角設置為45?0。反射鏡(1)下端點、反射鏡(2)下端點、反射鏡(1)與反射鏡(2)在其垂直平面的交點，三點連線在該垂直平面內成以反射鏡(2)下端點為頂點的等腰直角三角形。

7、所述的二級反射鏡，其特征是基準位置設為：視點位于反射鏡(1)的下端點下方附近，反射鏡(2)的上下端點與視點連線成黃金分割三角形，即視點到下端點連線與反射鏡(2)垂直且長度是反射鏡(2)的二倍。以視點為頂角、視點到反射鏡(2)上下端點連線基準夾角約為26.50，所述基準夾角約為26.50的變化范圍的下限值范圍為大于250。

8、一種二級反射鏡，反射鏡(1)和反射鏡(2)分別設計為曲面鏡，使得物面光線經其中一面反射鏡改變光線的線性變化后，經另一面反射鏡匹配調節光線的非線性，實現物面光線呈線性變化反射入視點，從而實現物面在視點成像不變形。

9、有益效果

10、讀寫可以保持健康的觀看距離，保護視力，不用低頭，保護頸椎健康；操作觀看電子顯示設備，不用低頭，保護頸椎健康；做飯做菜不用彎腰低頭，保護頸椎腰椎健康，提高生活質量。

技術特征：

1.一種二級反射鏡，由兩面反射鏡組成，利用遠處物像范圍由寬逐漸變窄呈三角形射入眼睛的原理，在光線入射路徑設置反射鏡，改變物像傳播方向，物像(fg)光線先射入反射鏡(1)的(de)部分，經反射鏡(1)反射到反射鏡(2)的(bc)部分，經反射鏡(2)反射入視點(a)，其特征是依據物像光線范圍在反射點的變化寬度，在反射點處設置適當大小的反射鏡，進一步地，所述的反射鏡使用平面鏡，進一步地，觀察者上半身保持平直姿勢，包括但不限于坐、站、倚、臥，視線與上半身方向垂直，所述的觀察物面位于視線方向以身體為參照的垂直正下方，所述的反射鏡（1）位于觀察物面在兩眼視線水平中心線所在平面垂直投影范圍內以身體為參照的正上方，所述的反射鏡（2）位于視線方向眼睛正前方，進一步地，所述的反射鏡使用不支撐于人體的支架固定。

2.根據權利要求1所述的二級反射鏡，其特征是反射鏡(1)與油煙機集成在一起，將反射鏡1設置在油煙機風口外側，反射鏡(2)設置在油煙機內側下方。

3.根據權利要求1所述的二級反射鏡，其特征是支架（3）與菜板集成在一起，在支架底部固定菜板。

技術總結
一種二級反射鏡，由兩面反射鏡組成，利用遠處物像范圍由寬逐漸變窄呈三角形射入眼睛的原理，在光線入射路徑設置反射鏡，改變物像傳播方向，物像(FG)光線先射入反射鏡(1)的(DE)部分，經反射鏡(1)反射到反射鏡(2)的(BC)部分，經反射鏡(2)反射入視點(A)，依據物像光線范圍在反射點的變化寬度，在反射點處設置適當大小的反射鏡，進一步地，所述的反射鏡使用不支撐于人體的支架固定。

技術研發人員：請求不公布姓名
受保護的技術使用者：甲申（南京）家電技術有限公司
技術研發日：
技術公布日：2025/4/28
