以下的公開涉及一種液晶顯示裝置。

背景技術：

1、液晶顯示裝置是為了顯示而利用液晶材料的顯示裝置，根據顯示方式一般大致分為透射型液晶顯示裝置和反射型液晶顯示裝置。透射型液晶顯示裝置是進行利用了屏幕背面的背光源光產生的透射光的透射模式的顯示的裝置，反射型液晶顯示裝置是進行利用了外部光(也稱為周?chē)?代替背光源光的反射模式的顯示的裝置。作為兼具這些特征的顯示裝置，還提出了在各像素內具有以透射模式進行顯示的區域以及以反射模式進行顯示的區域的半透射型液晶顯示裝置。

2、液晶顯示裝置還能夠根據液晶的驅動方式大致區分，例如，已知有利用與基板面大致垂直的方向的電場驅動液晶層進行顯示的縱向電場方式的液晶顯示裝置，以及利用與基板面大致平行的方向的電場驅動液晶層進行顯示的橫向電場方式的液晶顯示裝置。作為縱向電場方式，可例示例如tn(twisted?nematic：扭曲向列)模式、mva(multi-domainvertical?alignment：多疇垂直取向)模式等，作為橫向電場方式，可例示ips(in-planeswitching：面內切換)模式、ffs(fringe?field?switching：邊緣場切換)模式等。例如，在專利文獻1中公開了適合作為橫向電場方式的液晶顯示裝置的液晶顯示器。該液晶顯示器能夠抑制由工藝的偏差引起的不良情況和提高顯示性能，特別是作為透射型液晶顯示裝置是有用的。

3、現有技術文獻

4、專利文獻

5、專利文獻1：日本專利第5756860號公報

技術實現思路

1、發明所要解決的技術問題

2、近年來，通常對智能手機、平板電腦等所使用的液晶顯示裝置賦予了觸摸傳感器功能。作為觸摸傳感器的方式，已知有電阻膜式、靜電電容式、光學式等各種方式。在具備觸摸傳感器的液晶顯示裝置(也稱作觸摸面板)中，有外掛觸摸傳感器的方式(外掛型)和內置觸摸傳感器的方式(內置型)，內置型觸摸面板具有比外掛型觸摸面板更有利于窄邊框化、薄型化及輕量化等，還具有提高光的透射率的優點。

3、內置型的觸摸面板中有“on-cell(覆蓋表面)型”和“in-cell(內嵌)的觸摸面板”。單元是指，具有以薄膜晶體管基板為代表的有源矩陣基板、與該基板對置地配置的對置基板以及夾在這些基板之間的液晶層的顯示面板(也稱為液晶面板)，通常，在in-cell型中，在顯示面板內配置有承擔觸摸傳感器功能的層，在on-cell型中，承擔觸摸傳感器功能的層配置在顯示面板與設置于顯示面板的觀察面?zhèn)鹊钠癜逯g。其中in-cell型能夠?qū)崿F(xiàn)原理上最薄且最輕的觸摸面板。另外，由于能夠以反射模式顯示的液晶顯示裝置適合在室外使用，所以要求能夠以反射模式顯示的in-cell型觸摸面板，但現狀是尚未實現。

4、不能實現的理由被認為在于，在現行的反射型液晶顯示裝置中，在對置基板側配置有用于對液晶層施加電壓的一對電極中的一方(也稱為對置電極或共用電極)。因此，本技術發明人認為，如果是ffs模式等橫向電場方式，則一對電極雙方都僅設于有源矩陣基板側，因此能夠?qū)崿F(xiàn)能夠反射模式的顯示的in-cell型觸摸面板。

5、因此，對例如以常黑模式進行顯示的ffs模式的裝置進一步進行了研究。例如，對如下裝置進行了研究：在液晶層中使用正型液晶材料，并且將一對電極中的至少一個制成具有狹縫狀開口部的狹縫電極。但是，發現了在剛從電壓未施加狀態(0v)施加了電壓5v以上(5v以上)之后，有時產生液晶取向變得不穩定而液晶取向不連續的取向缺陷(也稱為取向紊亂)(參照后述的試驗例4等)。若發生取向缺陷，則會產生液晶響應的惡化、反射模式效率的降低、透射模式效率的降低、斜視時等問題。特別是作為動畫顯示用的液晶顯示裝置，液晶取向不均勻且不穩定的裝置不適于實用。

6、本發明是鑒于上述現狀而完成的，其目的在于，提供能夠充分抑制取向缺陷的產生，并且作為能夠進行反射模式的顯示的in-cell型觸摸面板也是有用的液晶顯示裝置。

7、解決問題的方案

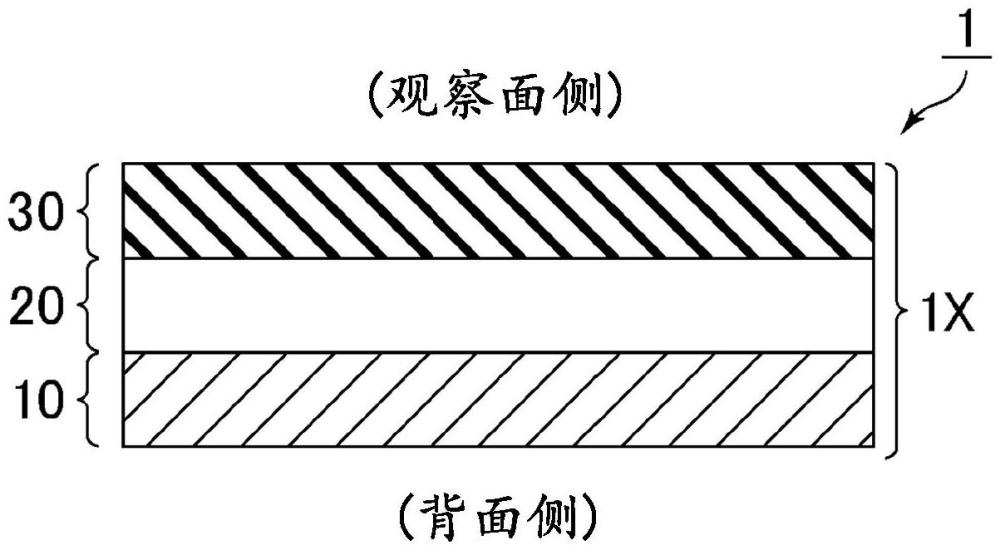

8、(1)本發明的一實施方式的液晶顯示裝置具有多個像素，上述液晶顯示裝置包括：第一基板；第二基板，其與上述第一基板對置；以及液晶層，其設置于上述第一基板與上述第二基板之間，上述第一基板具有：反射光的反射層；第一電極和第二電極，上述第一電極和上述第二電極能夠在上述液晶層生成橫向電場；以及第一水平取向膜，其與上述液晶層接觸，上述第一電極及上述第二電極中的至少一方具有：多個帶狀部；和狹縫，其位于上述多個帶狀部中相互鄰接的兩個帶狀部之間，在各像素中，上述多個帶狀部由相互大致平行且在同一方向上延伸的直線形狀構成，且不包含彎曲部，上述第二基板具有與上述液晶層接觸的第二水平取向膜，上述液晶層包含介電常數各向異性為正型的液晶分子，并且在電壓未施加時取得扭轉取向，在以上述多個帶狀部延伸的方向?yàn)榛鶞?zhǔn)0°時，電壓未施加時的上述第一基板側的液晶分子的取向方向?yàn)?°以上且16°以下。

9、(2)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)的構成的基礎上，上述多個帶狀部不包含缺口部。

10、(3)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)的構成的基礎上，上述多個帶狀部延伸的方向至少在相鄰的像素中或者在顯示區域中相同。

11、(4)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)的構成的基礎上，從背面?zhèn)乳_(kāi)始依次具備第一偏振板、第一相位差層、上述第一基板、上述液晶層、上述第二基板、第二相位差層和第二偏振板，上述第一相位差層包括第一λ/2板和第一λ/4板，上述第二相位差層包括第二λ/2板和第二λ/4板，上述第一相位差層及上述第二相位差層中的至少一方還包含正c板。

12、(5)另外，本發明的某個實施方式的液晶顯示裝置在上述(4)的構成的基礎上，上述第二相位差層包括一片上述正c板，上述第一相位差層不包含正c板、或者上述第一相位差層包含兩片上述正c板。

13、(6)另外，本發明的某個實施方式的液晶顯示裝置在上述(4)或上述(5)的構成的基礎上，上述第一λ/2板和上述第一λ/4板從背面?zhèn)绕鹨来闻渲茫鲜龅诙?2板和上述第二λ/4板從觀察面?zhèn)绕鹨来闻渲?，上述第一?2板與上述第二λ/2板的面內相位差re大致相同，上述第一λ/4板與上述第二λ/4板的面內相位差re大致相同。

14、(7)另外，本發明的某個實施方式的液晶顯示裝置在上述(4)、上述(5)或上述(6)的構成的基礎上，上述正c板位于上述第一λ/2板與上述第一λ/4板之間、和/或位于上述第二λ/2板與上述第二λ/4板之間。

15、(8)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)、上述(2)、上述(3)、上述(4)、上述(5)、上述(6)或上述(7)的構成的基礎上，電壓未施加時的上述液晶層的扭轉角為58.3°以上且89.9°以下。

16、(9)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)、上述(2)、上述(3)、上述(4)、上述(5)、上述(6)、上述(7)或上述(8)的構成的基礎上，上述多個帶狀部在俯視時每一個帶狀部的寬度l與在俯視時每一個狹縫的寬度s之比l/s為0.4～0.7/1。

17、(10)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)、上述(2)、上述(3)、上述(4)、上述(5)、上述(6)、上述(7)、上述(8)或上述(9)的構成的基礎上，取得單疇取向。

18、(11)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)、上述(2)、上述(3)、上述(4)、上述(5)、上述(6)、上述(7)、上述(8)、上述(9)或上述(10)的構成的基礎上，以常黑模式進行顯示。

19、(12)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)、上述(2)、上述(3)、上述(4)、上述(5)、上述(6)、上述(7)、上述(8)、上述(9)、上述(10)或上述(11)的構成的基礎上，上述第一電極以及上述第二電極中的一方是設置于上述多個像素的每個像素中的像素電極，上述第一電極以及上述第二電極中的另一方是共用電極，上述共用電極包含能夠分別作為觸摸傳感器電極起作用的多個分段，上述第一基板具有多條觸摸布線，上述多條觸摸布線分別與對應的觸摸傳感器電極連接。

20、(13)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)、上述(2)、上述(3)、上述(4)、上述(5)、上述(6)、上述(7)、上述(8)、上述(9)、上述(10)、上述(11)或上述(12)的構成的基礎上，還包括光源。

21、(14)另外，本發明的某個實施方式的液晶顯示裝置在上述(1)、上述(2)、上述(3)、上述(4)、上述(5)、上述(6)、上述(7)、上述(8)、上述(9)、上述(10)、上述(11)、上述(12)或上述(13)的構成的基礎上，各像素具有反射區域和透射區域，上述反射區域通過上述反射層來反射光以進行顯示，上述透射區域使光透射來進行顯示。

22、發明效果

23、根據本發明，能提供一種能夠充分抑制取向缺陷的產生，并且作為能夠進行反射模式的顯示的in-cell型觸摸面板也是有用的液晶顯示裝置。
