本發明涉及一種光學元件驅動機構。更具體地來說，本發明尤其涉及一種用以驅動光學元件運動的光學元件驅動機構。

背景技術：

1、隨著科技的發展，現今許多電子裝置(例如平板電腦和智能手機)皆具有照相或錄影的功能。這些電子裝置的使用越來越普遍，并朝著便利和輕薄化的設計方向進行發展，以提供使用者更多的選擇。

技術實現思路

1、本發明的目的在于提出一種光學元件驅動機構，以解決上述至少一個問題。

2、本發明提供一種光學元件驅動機構，包括一活動部、一固定部以及一驅動組件。活動部用以連接一光學元件，且活動部可相對于固定部運動。驅動組件用以驅動活動部相對于固定部運動。

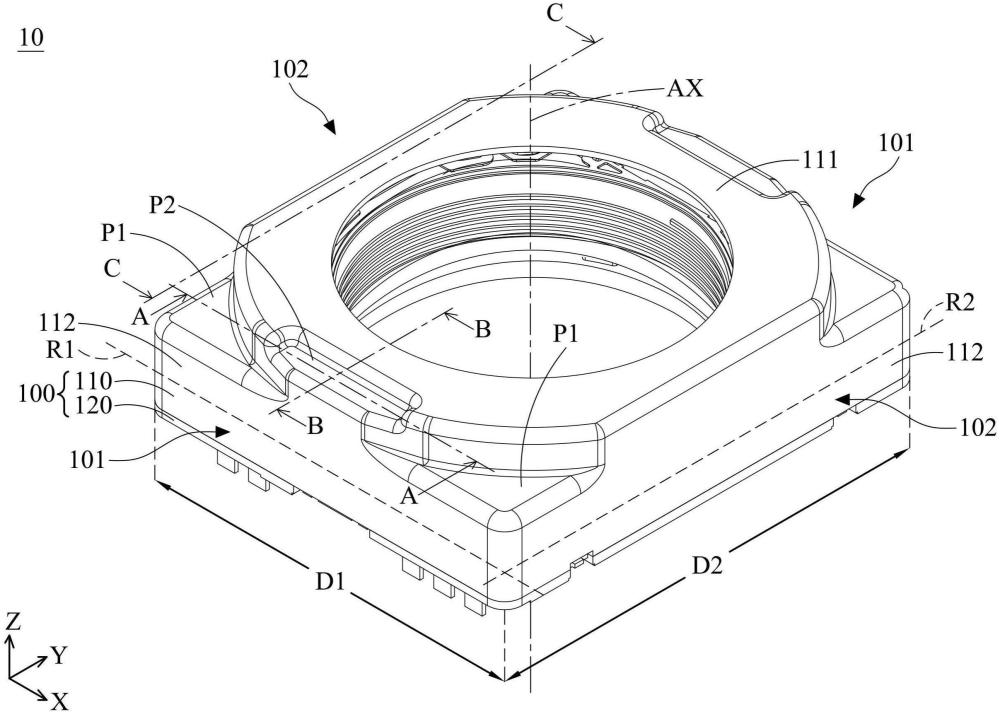

3、于一些實施例中，沿著一主軸觀察時，固定部包括一多邊形輪廓，且多邊形輪廓包括一第一側邊和一第二側邊，第一側邊沿著一第一軸向延伸，且第二側邊沿著一第二軸向延伸。第一軸向和第二軸向不平行。第一側邊在第一軸向上的最大尺寸不同于第二側邊在第二軸向上的最大尺寸。驅動組件位于第一側邊。

4、于一些實施例中，前述驅動組件包括一線圈、一第一磁性元件以及一第二磁性元件。第一磁性元件對應線圈，且第二磁性元件鄰近第一磁性元件。第一磁性元件具有一第一表面和一第二表面，第一表面面朝線圈且垂直于一第三軸向，第二表面面朝該第二磁性元件且垂直于一第四軸向。第二磁性元件具有一第三表面，第三表面面朝第一磁性元件且垂直于第四軸向。沿著第四軸向觀察時，至少部分的第二表面不與第三表面重疊。

5、于一些實施例中，前述第二磁性元件還具有一第四表面和一第五表面，第四表面和第五表面平行于第四軸向，第四表面不平行于第五表面，且第四表面不垂直于第五表面。

6、于一些實施例中，沿著第四軸向觀察時，第一磁性元件具有一長條形結構，且在長條形結構的長軸方向上，第一磁性元件的最大尺寸不同于第二磁性元件的最大尺寸。

7、于一些實施例中，前述固定部包括一外框，外框具有一頂壁，且第二磁性元件和頂壁之間的距離小于第一磁性元件和頂壁之間的距離。頂壁上形成有一第一凹陷部，且當沿著第四軸向觀察時，第一凹陷部與第二磁性元件不重疊。沿著第四軸向觀察時，第一凹陷部與第一磁性元件重疊。

8、于一些實施例中，前述外框還包括一第二凹陷部，對應第二磁性元件。沿著該主軸觀察時，第二凹陷部位于第一側邊，第二凹陷部與第二磁性元件重疊，第一凹陷部位于固定部的一角落處，第一凹陷部位于第一側邊，且第一凹陷部鄰近第二凹陷部。第一凹陷部具有一第一凹陷表面，第一凹陷表面面朝第一磁性元件，且第一凹陷表面與第一磁性元件之間具有大于零的間隙。

9、于一些實施例中，前述外框具有一側壁，側壁連接頂壁，且光學元件驅動機構還包括一連接元件，第一磁性元件經由連接元件連接至側壁。第二凹陷部具有一第二凹陷表面，第二凹陷表面面朝第二磁性元件，連接元件直接接觸第二凹陷表面。第一凹陷表面連接側壁。第二磁性元件經由連接元件連接至側壁。

10、于一些實施例中，沿著第四軸向觀察時，第一磁性元件在第三軸向上的最大尺寸相同于第二磁性元件在第三軸向上的最大尺寸，且第一磁性元件和第二磁性元件皆設置于第一側邊。

11、于一些實施例中，前述光學元件驅動機構還包括一制震組件，用以抑制活動部的震動，且制震組件包括一第一設置部和一制震元件。第一設置部位于活動部上，其中沿著一第五軸向觀察時，第一設置部沿著一延伸方向延伸并凸出于活動部。制震元件設置于該第一設置部的一第一側面上。沿著第五軸向觀察時，第一側面不垂直于延伸方向。第一設置部還包括一第二側面，鄰近第一側面且不平行于第一側面。第一設置部還包括一第三側面，鄰近第二側面且不平行于第二側面。沿著該第五軸向觀察時，第一側面和第三側面分別位于第一設置部的相反側。制震元件未接觸第三側面。第一側面和第三側面彼此平行。

12、于一些實施例中，前述制震組件還包括一第二設置部，位于固定部上且具有一第四側面，制震元件直接接觸第四側面。該第四側面面朝第一側面。第一設置部和第二設置部可彼此相對運動。沿著第五軸向觀察時，第四側面不垂直于延伸方向。第二設置部還包括一第五側面，且沿著第五軸向觀察時，第四側面和第五側面位于第二設置部的相反側。

13、于一些實施例中，前述第三軸向平行于第二軸向。

14、于一些實施例中，前述光學元件驅動機構還包括一彈性元件，且彈性元件包括一活動部固定段、一固定部固定段以及一弦線段。活動部固定段固定于活動部上。固定部固定段固定于固定部上。弦線段連接活動部固定段以及固定部固定段，其中固定部固定段位于第二側邊。

15、于一些實施例中，前述固定部包括一外框和一底座，外框包括一側壁，底座包括一側柱，且側壁和側柱彼此相連，其中活動部包括一繞線柱，線圈的端部纏繞于繞線柱上，側柱上形成一開口，繞線柱容置于此開口中。

16、于一些實施例中，前述固定部包括一底座，底座包括一底板和一側柱，側柱連接底板，且側柱上形成一穿孔，其中光學元件驅動機構還包括一感測器，容置于此穿孔中。

17、于一些實施例中，前述固定部包括一底座，底座包括一底板和一側柱，側柱連接底板，且側柱背向活動部的表面上形成有一凹陷結構，其中光學元件驅動機構還包括一感測器，設置于側柱上并位于凹陷結構中。

18、于一些實施例中，前述固定部包括一底座，底座包括一底板和一側柱，側柱連接底板，且底板上形成一孔洞，其中光學元件驅動機構還包括一感測器，容置于此孔洞中。

技術特征：

1.一種光學元件驅動機構，包括：

2.如權利要求1所述的光學元件驅動機構，其中沿著一主軸觀察時，該固定部包括一多邊形輪廓，且該多邊形輪廓包括：

3.如權利要求2所述的光學元件驅動機構，其中該驅動組件包括：

4.如權利要求3所述的光學元件驅動機構，其中該第二磁性元件還具有一第四表面和一第五表面，該第四表面和該第五表面平行于該第四軸向，該第四表面不平行于該第五表面，且該第四表面不垂直于該第五表面。

5.如權利要求3所述的光學元件驅動機構，其中沿著該第四軸向觀察時，該第一磁性元件具有一長條形結構，且在該長條形結構的長軸方向上，該第一磁性元件的最大尺寸不同于該第二磁性元件的最大尺寸。

6.如權利要求3所述的光學元件驅動機構，其中該固定部包括一外框，該外框具有一頂壁，且該第二磁性元件和該頂壁之間的距離小于該第一磁性元件和該頂壁之間的距離，

7.如權利要求6所述的光學元件驅動機構，其中該外框還包括一第二凹陷部，對應該第二磁性元件，

8.如權利要求7所述的光學元件驅動機構，其中該外框還具有一側壁，該側壁連接該頂壁，且該光學元件驅動機構還包括一連接元件，該第一磁性元件經由該連接元件連接至該側壁，

9.如權利要求3所述的光學元件驅動機構，其中沿著該第四軸向觀察時，該第一磁性元件在該第三軸向上的最大尺寸相同于該第二磁性元件在該第三軸向上的最大尺寸，且該第一磁性元件和該第二磁性元件皆設置于該第一側邊。

10.如權利要求3所述的光學元件驅動機構，其中該光學元件驅動機構還包括一制震組件，用以抑制該活動部的震動，且該制震組件包括：

11.如權利要求10所述的光學元件驅動機構，其中該制震組件還包括一第二設置部，位于該固定部上且具有一第四側面，該制震元件直接接觸該第四側面，

12.如權利要求3所述的光學元件驅動機構，其中該第三軸向平行于該第二軸向。

13.如權利要求3所述的光學元件驅動機構，其中該光學元件驅動機構還包括一彈性元件，且該彈性元件包括：

14.如權利要求3所述的光學元件驅動機構，其中該固定部包括一外框和一底座，該外框包括一側壁，該底座包括一側柱，且該側壁和該側柱彼此相連，其中該活動部包括一繞線柱，該線圈的端部纏繞于該繞線柱上，該側柱上形成一開口，該繞線柱容置于該開口中。

15.如權利要求3所述的光學元件驅動機構，其中該固定部包括一底座，該底座包括一底板和一側柱，該側柱連接該底板，且該側柱上形成一穿孔，其中該光學元件驅動機構還包括一感測器，容置于該穿孔中。

16.如權利要求3所述的光學元件驅動機構，其中該固定部包括一底座，該底座包括一底板和一側柱，該側柱連接該底板，且該側柱背向該活動部的表面上形成有一凹陷結構，其中該光學元件驅動機構還包括一感測器，設置于該側柱上并位于該凹陷結構中。

17.如權利要求3所述的光學元件驅動機構，其中該固定部包括一底座，該底座包括一底板和一側柱，該側柱連接該底板，且該底板上形成一孔洞，其中該光學元件驅動機構還包括一感測器，容置于該孔洞中。

技術總結
本發明提供一種光學元件驅動機構，包括一活動部、一固定部以及一驅動組件。活動部用以連接一光學元件，且活動部可相對于固定部運動。驅動組件用以驅動活動部相對于固定部運動。

技術研發人員：林士軒,沈煒哲,林坤仕
受保護的技術使用者：臺灣東電化股份有限公司
技術研發日：
技術公布日：2025/4/28
