本技術涉及眼鏡的，特別是一種眼鏡的鏡腳連接組合件。

背景技術：

1、眼鏡是由鏡片和鏡架組合起來的，用來改善視力、保護眼睛或作裝飾用途的用品。眼鏡可矯正多種視力問題，包括近視、遠視、散光、老花、斜視或者弱視等。

2、眼鏡主要是由鏡片、鏡框架、鏡腳三部分組成，其中的鏡框架主要是包括有左右兩個鏡框以及橫梁，鏡框和鏡腳之間是相連接，目前的鏡框的樁頭開設螺紋端部，鏡腳對應有鏡腳螺紋對接段，然后兩者通過緊固件相連接，緊固件主要采用的是螺釘連接，轉動部分采用螺紋連接的缺陷也比較明顯，如易松動，影響使用，故需要提出更多不同的鏡框和鏡腳連接結構，以滿足不同消費者的需求。

技術實現思路

1、本實用新型提出一種眼鏡的鏡腳連接組合件，解決了現有技術中使用過程中存在的上述問題。

2、本實用新型的技術方案是這樣實現的：

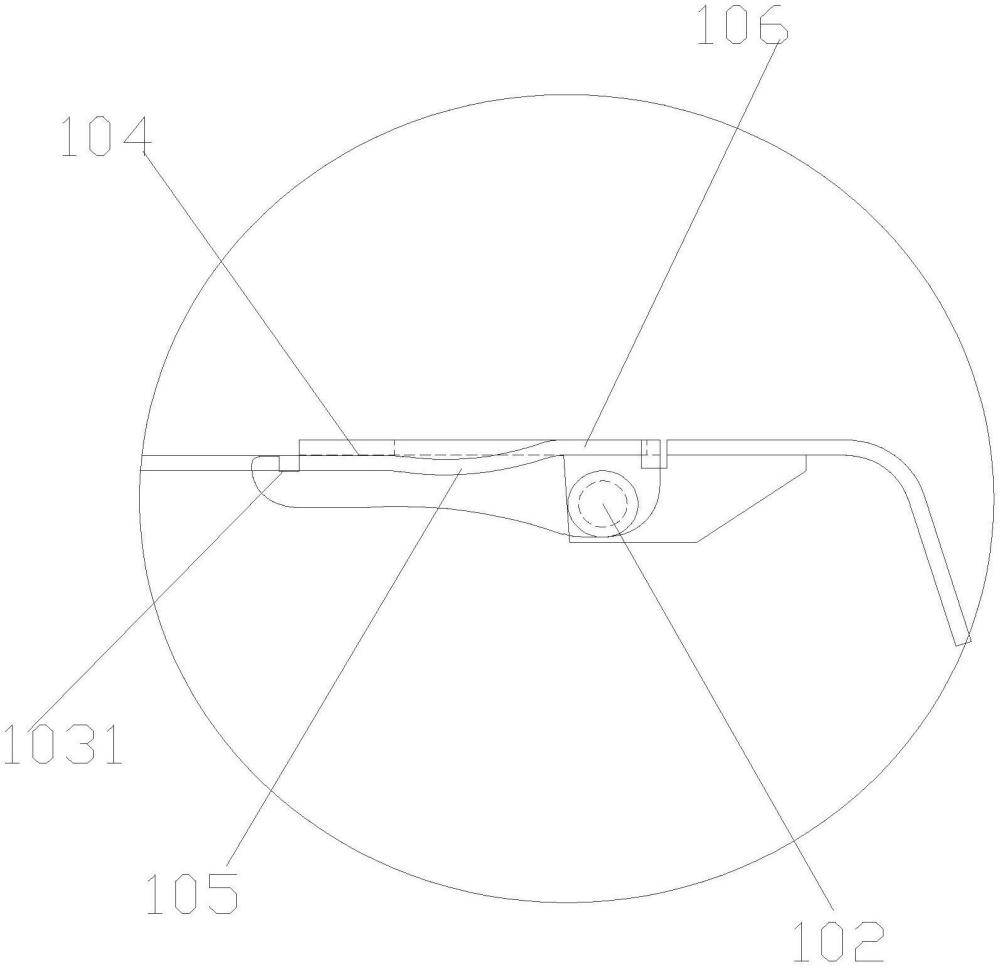

3、一種眼鏡的鏡腳連接組合件，包括眼鏡框本體以及鏡腳本體，眼鏡框本體包括樁頭連接單元，鏡腳本體包括有鏡腳連接單元，其特征在于：樁頭連接單元加工成型有連接支座，該連接支座具有上接觸端面以及側接觸端面，鏡腳連接單元和樁頭連接單元之間安裝有安裝盒座，該安裝盒座上設有端面通口，連接支座與安裝盒座活動連接，鏡腳連接單元具有固定段以及接觸段；安裝盒座具有固定端面，固定端面與固定段之間設置有限位件，所述的接觸段分為與安裝盒座相面接觸的平面段以及折彎段，折彎段具有面向上接觸端面相抵觸的活動接觸段，活動接觸段處于端面通口下方。

4、優選的，側接觸端面為平面，上接觸端面與水平面呈角度。

5、優選的，上接觸端面與水平面呈2-15°。

6、優選的，安裝盒座上開有內凹槽，所述的固定段兩側安裝有凸柱，該凸柱與內凹槽相配合，形成上述的限位件。

7、優選的，限位件采用緊固件，固定端面與固定段之間通過緊固件固定連接。

8、優選的，活動接觸段的末端不超出端面通口。

9、綜上所述，本實用新型的有益效果在于：

10、本實用新型方案公開的一種眼鏡的鏡腳連接組合件，利用對鏡框本體以及眼鏡本體的改動，本方案轉動連接處取消了螺紋連接，可靠性高，也方便連接，能夠解決易松動問題，提高了佩戴者的舒適性。

技術特征：

1.一種眼鏡的鏡腳連接組合件，包括眼鏡框本體以及鏡腳本體，眼鏡框本體包括樁頭連接單元，鏡腳本體包括有鏡腳連接單元，其特征在于：樁頭連接單元加工成型有連接支座，該連接支座具有上接觸端面以及側接觸端面，鏡腳連接單元和樁頭連接單元之間安裝有安裝盒座，該安裝盒座上設有端面通口，連接支座與安裝盒座活動連接，鏡腳連接單元具有固定段以及接觸段；安裝盒座具有固定端面，固定端面與固定段之間設置有限位件，所述的接觸段分為與安裝盒座相面接觸的平面段以及折彎段，折彎段具有面向上接觸端面相抵觸的活動接觸段，活動接觸段處于端面通口下方。

2.根據權利要求1所述一種眼鏡的鏡腳連接組合件，其特征在于：側接觸端面為平面，上接觸端面與水平面呈角度。

3.根據權利要求2所述一種眼鏡的鏡腳連接組合件，其特征在于：上接觸端面與水平面呈2-15°。

4.根據權利要求3所述一種眼鏡的鏡腳連接組合件，其特征在于：安裝盒座上開有內凹槽，所述的固定段兩側安裝有凸柱，該凸柱與內凹槽相配合，形成上述的限位件。

5.根據權利要求1至4任一所述一種眼鏡的鏡腳連接組合件，其特征在于：限位件采用緊固件，固定端面與固定段之間通過緊固件固定連接。

6.根據權利要求1所述一種眼鏡的鏡腳連接組合件，其特征在于：活動接觸段的末端不超出端面通口。

技術總結
本技術涉及一種眼鏡的鏡腳連接組合件，包括眼鏡框本體以及鏡腳本體，眼鏡框本體包括樁頭連接單元，鏡腳本體包括有鏡腳連接單元，其特征在于：樁頭連接單元加工成型有連接支座，該連接支座具有上接觸端面以及側接觸端面，鏡腳連接單元和樁頭連接單元之間安裝有安裝盒座，該安裝盒座上設有端面通口，連接支座與安裝盒座活動連接，鏡腳連接單元具有固定段以及接觸段；安裝盒座具有固定端面，固定端面與固定段之間設置有限位件，所述的接觸段分為與安裝盒座相面接觸的接觸段以及折彎段，折彎段具有面向上接觸端面相抵觸的活動接觸段，活動接觸段處于端面通口下方。利用對鏡框本體以及眼鏡本體的改動，本方案轉動連接處取消了螺紋連接，可靠性高，也方便連接，能夠解決易松動問題，提高了佩戴者的舒適性。

技術研發人員：黃就克,程佛祥,黃暢彬
受保護的技術使用者：溫州誠聯眼鏡有限公司
技術研發日：20240729
技術公布日：2025/4/28
