本發明屬于施工降塵，更具體地說，是涉及一種道路施工用降塵系統。

背景技術：

1、道路施工是城市建設中不可或缺的一部分，但是在施工建設過程中產生的大量塵土，對周邊居民的生活質量和城市的整體形象造成負面影響，并且對施工人員的職業健康和施工機械的正常使用均會造成嚴重造成危害。為解決道路施工揚塵污染，施工人員采用灑水或遮蓋等常規抑塵手段進行降塵，使塵土遇水分凝結成固體而落下。但是這種降塵方式的效果較差，無法有效地阻擋灰塵向外散出。

技術實現思路

1、本發明的目的在于提供一種道路施工用降塵系統，以解決現有技術中存在的道路施工過程中產生的塵土無法有效的抑制而造成嚴重危害的技術問題。

2、為實現上述目的，本發明采用的技術方案是：提供一種道路施工用降塵系統，包括：

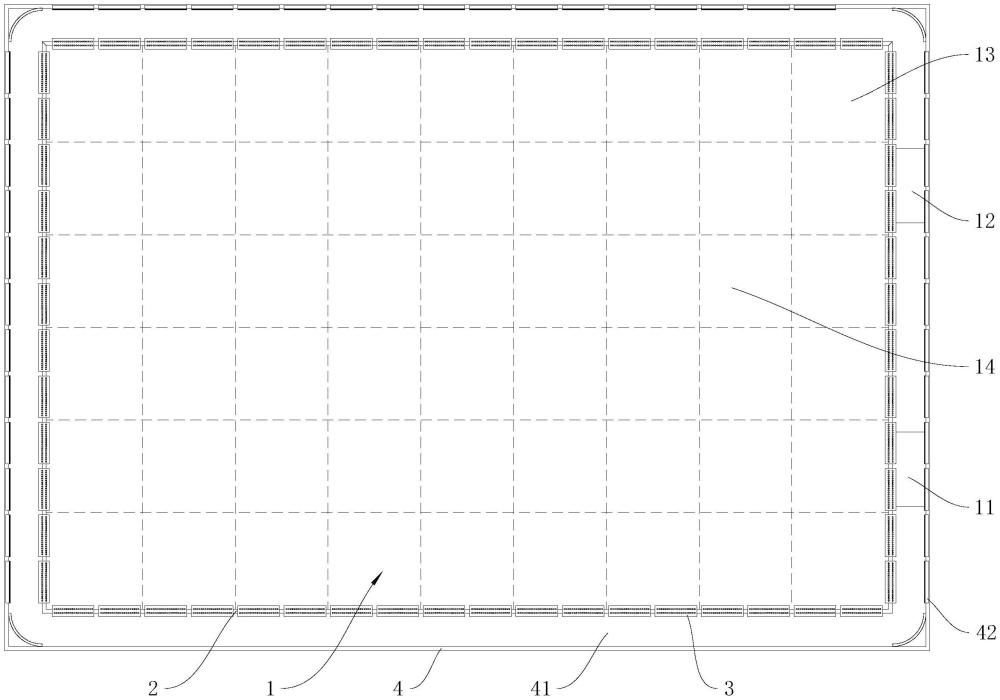

3、s1：沿施工區域周圍布置內遮蔽墻而將所述施工區域包圍，所述內遮蔽墻上開設有用于車輛進出的進口和出口；將所述施工區域靠近所述內遮蔽墻的區域劃分為多個邊緣工作區，且各邊緣工作區均至少有一個側邊與內遮蔽墻相鄰；

4、s2：在所述內遮蔽墻的頂部安裝多個噴灑設備，且所述噴灑設備的長度與所述邊緣工作區與所述內遮蔽墻相鄰側邊的長度一致；所述噴灑設備與所述內遮蔽墻轉動連接；各所述邊緣工作區內設有用于控制所述噴灑設備的控制單元；

5、s3：沿所述內遮蔽墻周圍布置外吸附墻，所述外吸附墻與所述內遮蔽墻之間設有行走廊道，所述外吸附墻上設有抑塵網結構，且所述抑塵網結構與所述噴灑設備相對應；所述抑塵網結構具有多層抑塵網，且所述抑塵網高于所述內遮蔽墻；

6、s4：對所述邊緣工作區進行施工時，啟動對應的所述邊緣工作區內的所述控制單元，使水流進入到噴灑設備中，并操控所述噴灑設備朝向所述外吸附墻轉動而使水流噴灑于外側的所述抑塵網上，再啟動所述控制單元操控所述噴灑設備朝向所述邊緣工作區傾斜并朝向所述邊緣工作區上方噴水；

7、s5：觀察所述抑塵網上的塵土量，當塵土布滿所述抑塵網時，啟動所述控制單元操控所述噴灑設備朝向所述抑塵網轉動并對所述抑塵網進行清洗；清洗完成后再啟動所述控制單元操控所述噴灑設備朝向所述邊緣工作區上方噴水。

8、在一種可能的實現方式中，所述噴灑設備上具有多個萬向噴頭，在步驟s4中，當一個所述邊緣工作區進行施工時，啟動相鄰的兩個所述邊緣工作區中的所述控制單元，使對應的兩個所述噴灑設備工作；同時驅動多個所述萬向噴頭朝向正在施工的所述邊緣工作區轉動，并且向正在施工的所述邊緣工作區噴水。

9、在一種可能的實現方式中，在所述內遮蔽墻上設有多個攝像頭，多個所述攝像頭與多個所述噴灑設備一一對應；在步驟s4中，當操控所述噴灑設備噴灑于外側的所述抑塵網上時，所述攝像頭拍攝所述抑塵網上的塵土覆蓋情況，且所述攝像頭傳輸信號至所述控制單元上；所述控制單元操控多個所述萬向噴頭發生轉動，將所述抑塵網上的塵土沖洗掉。

10、在一種可能的實現方式中，將所述施工區域的內部劃分為多個內側工作區，且多個所述邊緣工作區包圍多個所述內側工作區設置；在步驟s4中，對所述內側工作區進行施工時，啟動與正在施工的所述內側工作區相靠近的一至四個所述邊緣工作區內的所述控制單元，且同時啟動與所述邊緣工作區相鄰布置的兩個所述邊緣工作區中的控制單元，從而打開多個所述噴灑設備朝向所述施工區域噴水。

11、在一種可能的實現方式中，在步驟s2中，所述噴灑設備的噴灑面為向上凸出的凸出面，所述凸出面上設有多個均勻布置的噴頭，且各所述噴頭的噴出孔軸線垂直于所述凸出面；所述內遮蔽墻的上端設有用于容納所述噴灑設備的所述凸出面和多個所述噴頭的容納腔；所述噴灑設備圍繞所述內遮蔽墻轉動一百八十度而使所述凸出面和多個所述噴頭的容納腔進入到所述容納腔中。

12、在一種可能的實現方式中，所述內遮蔽墻上端設有承載架、兩個分別安裝于所述承載架上端兩側的支撐板、多個安裝于所述承載架下端的u型桿及驅動機構，所述支撐板上開設有轉動孔，所述噴灑設備的兩端下側均設有與兩個所述支撐板相對應的連接板，且所述連接板上設有與所述轉動孔轉動配合連接的轉動軸，所述驅動機構固定安裝于所述承載架上，且與所述轉動軸傳動連接，用于驅動所述轉動軸和所述噴灑設備轉動；所述轉動軸的中心軸線距離與所述u型桿內壁距離之和大于所述噴灑設備的翻轉半徑尺寸，所述容納腔和多個所述u型桿之間形成用于所述噴灑設備轉動的翻轉空間。

13、在一種可能的實現方式中，所述內遮蔽墻的上端設有向下延伸的安裝腔，外側面上設有多個貫穿布置的避讓槽，且所述避讓槽與所述u型桿相適配；多個所述u型桿的下端設有固定連接的長條板，所述安裝腔內設有頂升器，所述頂升器的自由端與所述長條板相連接；在步驟s4和s5中，啟動所述頂升器控制所述承載架和多個所述u型桿向上移動，調節所述噴灑設備的高度和噴灑范圍；在不使用所述噴灑設備時，啟動所述頂升器使所述承載架、所述u型桿及所述噴灑設備均位于所述內遮蔽墻的上方，再啟動所述驅動機構驅使所述噴灑設備在所述翻轉空間內轉動，而使所述噴灑設備進入到容納腔中；進再啟動所述頂升器控制所述承載架、所述u型桿及所述噴灑設備向下移動，多個所述u型桿分別進入到多個所述避讓槽中。

14、在一種可能的實現方式中，所述外吸附墻的上端固設有拆裝移動架，所述拆裝移動架具有沿所述外吸附墻厚度方向移動的自由度；所述拆裝移動架上設有承載板、兩個分別安裝在所述承載板兩側的擋板及安裝于所述承載板一端的限位板，所述承載板、兩個所述擋板及所述限位板形成用于放置多個所述抑塵網的安裝槽，所述承載板靠近所述限位板的一端設有長條通孔，所述限位板上設有多個撥動孔；所述抑塵網的底部固設有長條固定塊，所述長條固定塊滑動連接于所述安裝槽中；多個所述抑塵網并列布置，多個所述長條固定塊依次布置；所述長條固定塊的寬度小于等于所述長條通孔的寬度，所述長條固定塊的長度小于等于所述長條通孔的長度。

15、在一種可能的實現方式中，所述長條固定塊的上端開設有卡槽，所述抑塵網為弧狀結構，且下端固定安裝于所述卡槽內；所述抑塵網的上端高于所述內遮蔽墻上端1-1.5米，下端低于所述內遮蔽墻上端0.2-0.5米。

16、在一種可能的實現方式中，在步驟s1中，所述施工區域內設置有用于車輛行走的道路，所述道路兩側均設有多個朝向所述道路噴水的噴頭，多個所述噴頭沿所述道路長度方向間隔布置，所述道路上還設有第一排水道；所述行走廊道靠近所述外吸附墻的一側設有第二排水道，所述第一排水道與所述第二排水道相連通。

17、本發明提供的道路施工用降塵系統的有益效果在于：與現有技術相比，本發明道路施工用降塵系統，施工之前，將施工區域靠近側邊的環形區分割形成多個邊緣工作區，并在施工區域的周圍外側先后布置內遮蔽墻和外吸附墻，且外吸附墻與內遮蔽墻之間設置行走廊道，內遮蔽墻與多個邊緣工作區相鄰布置；同時在內遮蔽墻上安裝噴灑設備，外吸附墻上安裝多個抑塵網組成的抑塵網結構；由于在多個邊緣工作區內進行施工時，對外界環境影響較大，因而啟動控制單元先操控噴灑設備朝向外吸附墻轉動，噴灑設備噴出水將抑塵網濕潤，然后再操控噴灑設備朝向邊緣工作區轉動，且朝向邊緣工作區噴水；借助噴灑設備朝向邊緣工作區噴出的水對施工過程中所產生的塵土進行打濕，而穿過噴灑設備的塵土則受到濕潤抑塵網的限制，使塵土落在抑塵網上不再向外擴散；在抑塵網上沾滿較多塵土而無法繼續使用時；再次啟動控制單元而使噴灑設備朝向?qū)?yīng)的抑塵網進行清洗，將抑塵網上塵土沖洗下來而繼續使用。通過這種方式，提高了對塵土的抑制效果，減輕大量塵土向外散出而所產生的危害。
