本技術涉及液晶顯示模組，具體為一種防止端子按壓破裂的顯示模組結構。

背景技術：

1、顯示模組主要部件有背光部和顯示部。通常的顯示部包含上偏光片、lcd、下偏光片、ic、fpc、cg或tp。背光部包含膠鐵一體化框架、反射片、導光板、膜材(上增光膜、下增光膜、擴散膜)、黑黑雙面遮光膠。顯示膜組的組裝工藝簡述為：先把上偏光片、lcd、下偏光片、ic和fpc組裝成fog，然后膠鐵一體化框架、反射片、導光板、膜材、黑黑雙面遮光膠組裝成背光部，接著cg、touch?sensor、touch?ic、touch?fpc組裝成tp，然后fog和cg/tp貼合后再與背光部組裝。

2、lcd是一個由cf及tft兩張玻璃線路板組成的顯示盒子，ic及fpc需要綁定在lcd上與lcd屏內線路連接，以驅動lcd顯示工作，因此lcd盒外需要多出一塊區域用于連接ic及fpc，行業內將此單層區域稱為lcd端子。隨著技術的發展，目前顯示屏厚度越做越薄，目前運用于手機的lcd單片玻璃最薄達0.1mm。由于玻璃的易碎特性加上端子區域為單層結構，當fog與cg/tp貼合之后對應端子區域處于懸空狀態，這樣如果手機、平板等電子產品在使用過程中因跌落或用力按壓時就可能出現端子破裂情況，從而導致顯示屏線路斷裂出現無法挽救顯示異常。

技術實現思路

1、本實用新型的目的在于提供一種防止端子按壓破裂的顯示模組結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種防止端子按壓破裂的顯示模組結構，包括顯示部和背光部，所述顯示部包括lcd、上偏光片、下偏光片、fpc和驅動芯片；

4、所述上偏光片裝設在lcd上，蓋板裝設在所述上偏光片上；

5、所述下偏光片裝設在背光部上，lcd裝設在下偏光片上；

6、所述lcd的一端與蓋板的一端之間形成端子區；

7、所述fpc裝設在該端子區中；

8、所述端子區內裝設有用于防止lcd形變的并具有彈性的墊塊；

9、所述驅動芯片裝設在墊塊內。

10、進一步的，所述墊塊內具有內腔，并且該內腔通過通道與墊塊外連通。

11、進一步的，所述通道包括錐形段a和平直段b，所述錐形段a直徑大的一端與內腔相連，直徑小的一端與平直段b相連。

12、進一步的，所述內腔呈橢圓形，所述通道以內腔的中心對稱分布。

13、進一步的，所述墊塊與lcd接觸的端面上具有凸起，相鄰的凸起之間形成凸起間隙。

14、進一步的，所述墊塊為泡棉，蓋板與上偏光片之間通過第一oca膠粘貼。

15、進一步的，所述墊塊和蓋板通過卡接結構可拆安裝，所述卡接結構包括蓋板上安裝槽內的突出，以及墊塊側面開設且與突出配合的凹槽。

16、與現有技術相比，本實用新型的有益效果是：

17、本實用新型，在端子區內裝設有用于防止lcd形變的并具有彈性的墊塊；該墊塊具有彈性，當lcd受到外力的作用時，墊塊會在蓋板和lcd之間抵壓并被壓縮形變，為lcd提供了緩沖的作用，避免lcd在外力的作用下形變而破損，能夠提高顯示模組的抗壓破能力。

18、本實用新型，墊塊與lcd接觸的端面上具有凸起，相鄰的凸起之間形成凸起間隙。凸起間隙可以滿足根據實際生產或使用情況，通過光學膠使墊塊和lcd之間實現粘貼，凸起間隙可以留存較多膠水，以提高粘貼效果。

19、本實用新型，通過卡接結構能夠?qū)崿F(xiàn)對墊塊和蓋板之間的快速拆卸或安裝，改變現有技術中蓋板與上偏光片之間通過光學膠(oca膠)粘貼的方式，這樣做的目的可以在對顯示部或背光部檢修時，避免花大力氣將蓋板和上偏光片拆開，而且還可能損壞蓋板、上偏光片或其他部件的情況，實現拆卸簡單便捷。

技術特征：

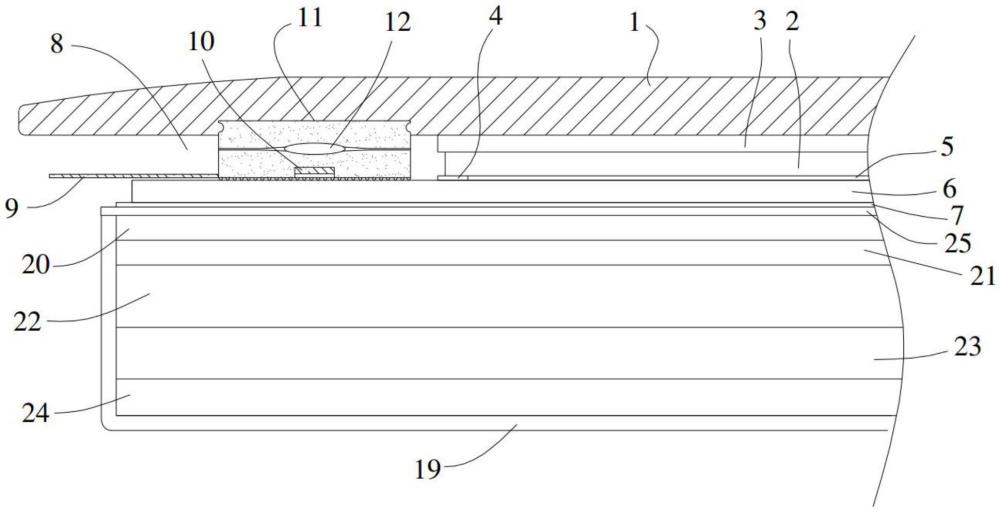

1.一種防止端子按壓破裂的顯示模組結構，其特征在于，包括顯示部和背光部，所述顯示部包括lcd(6)、上偏光片(2)、下偏光片(7)、fpc(9)和驅動芯片(10)；

2.如權利要求1所述的一種防止端子按壓破裂的顯示模組結構，其特征在于，所述墊塊(11)內具有內腔(12)，并且該內腔(12)通過通道(13)與墊塊(11)外連通。

3.如權利要求2所述的一種防止端子按壓破裂的顯示模組結構，其特征在于，所述通道(13)包括錐形段a和平直段b，所述錐形段a直徑大的一端與內腔(12)相連，直徑小的一端與平直段b相連。

4.如權利要求2所述的一種防止端子按壓破裂的顯示模組結構，其特征在于，所述內腔(12)呈橢圓形，所述通道(13)以內腔(12)的中心對稱分布。

5.如權利要求1所述的一種防止端子按壓破裂的顯示模組結構，其特征在于，所述墊塊(11)與lcd(6)接觸的端面上具有凸起(18)，相鄰的凸起(18)之間形成凸起間隙。

6.如權利要求1至5中任意一項所述的一種防止端子按壓破裂的顯示模組結構，其特征在于，所述墊塊(11)為泡棉，蓋板(1)與上偏光片(2)之間通過第一oca膠(3)粘貼。

7.如權利要求1所述的一種防止端子按壓破裂的顯示模組結構，其特征在于，所述墊塊(11)和蓋板(1)通過卡接結構可拆安裝，所述卡接結構包括蓋板(1)上安裝槽(15)內的突出(16)，以及墊塊(11)側面開設且與突出(16)配合的凹槽(17)。

技術總結
本技術涉及液晶顯示模組技術領域，尤其為一種防止端子按壓破裂的顯示模組結構，包括顯示部和背光部，所述顯示部包括LCD、上偏光片、下偏光片、FPC和驅動芯片；所述上偏光片裝設在LCD上，蓋板裝設在所述上偏光片上；所述下偏光片裝設在背光部上，LCD裝設在下偏光片上；所述LCD的一端與蓋板的一端之間形成端子區；所述FPC裝設在該端子區中；所述端子區內裝設有用于防止LCD形變的并具有彈性的墊塊；所述驅動芯片裝設在墊塊內。本技術，在端子區內裝設有用于防止LCD形變的并具有彈性的墊塊；該墊塊具有彈性，當LCD受到外力的作用時，墊塊會在蓋板和LCD之間抵壓并被壓縮形變，為LCD提供了緩沖的作用，避免LCD在外力的作用下形變而破損。

技術研發人員：林金吉
受保護的技術使用者：廈門高卓立光電有限公司
技術研發日：20240722
技術公布日：2025/4/28
