本技術涉及電子設備顯示，尤其涉及一種顯示屏加熱電路及其加熱方法、顯示面板以及顯示設備。

背景技術：

1、隨著電子設備顯示技術的不斷發展，用戶對顯示屏(例如液晶屏等)在低溫環境下的工作性能提出了更高的要求。

2、液晶屏作為現代電子設備的主要顯示組件，其工作性能受環境溫度影響顯著。在低溫環境下，液晶屏可能因溫度過低而無法正常工作，導致顯示異常、色彩失真甚至無法點亮，嚴重影響用戶體驗。傳統解決方案如增加溫控系統或者提高背光功率等，雖能有效提升液晶屏工作溫度，但往往伴隨著高昂的成本和額外的能耗，不利于設備的輕薄化、長續航及成本控制。

3、綜上，在確保液晶屏的經濟效益時，如何提高液晶屏在低溫環境下顯示的工作性能是目前亟待解決的技術問題。

4、上述內容僅用于輔助理解本技術的技術方案，并不代表承認上述內容是現有技術。

5、申請內容

6、本技術的主要目的在于提供了一種顯示屏加熱電路及其加熱方法、顯示面板以及顯示設備，旨在確保液晶屏的經濟效益時，提高液晶屏在低溫環境下顯示的工作性能。

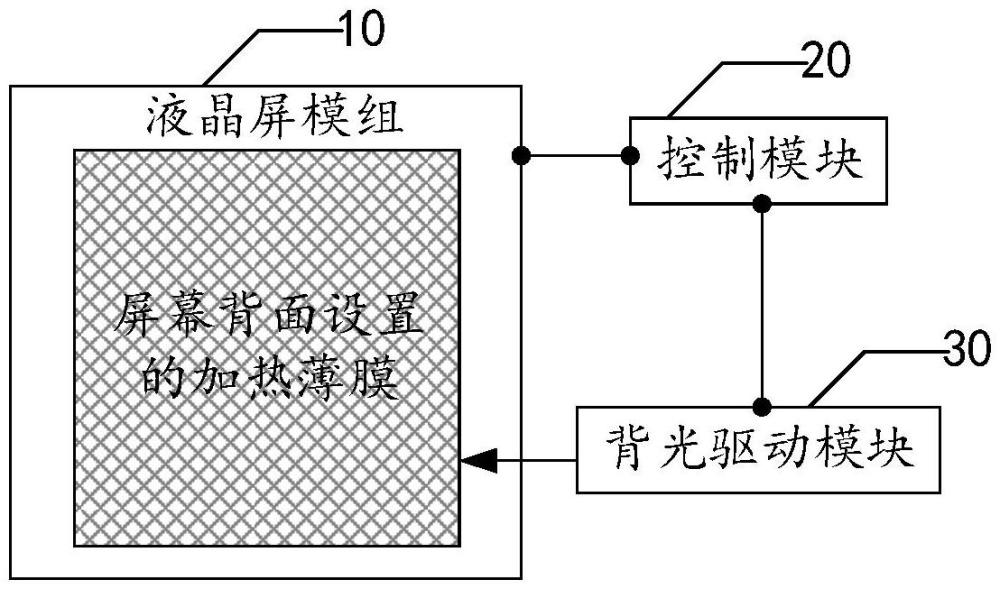

7、為實現上述目的，本技術提供一種顯示屏加熱電路，所述顯示屏加熱電路包括：

8、液晶屏模組，所述液晶屏模組的屏幕背面設置有與所述液晶屏模組的顯示區域大小相同的加熱薄膜；

9、控制模塊，所述控制模塊與所述液晶屏模組電連接，所述控制模塊用于獲取所述液晶屏模組的當前環境溫度，依據所述當前環境溫度確定所述加熱薄膜的加熱啟動信號；

10、背光驅動模塊，所述背光驅動模塊分別與所述控制模塊和所述加熱薄膜電連接，所述背光驅動模塊用于接入所述控制模塊發送的加熱啟動信號，并依據所述加熱啟動信號驅動所述加熱薄膜對所述液晶屏模組進行加熱。

11、在一實施方式中，所述控制模塊包括溫度檢測單元、顯示驅動單元和控制芯片單元；

12、所述溫度檢測單元設置于所述屏幕背面與所述加熱薄膜之間，控制芯片單元分別與所述溫度檢測單元和所述顯示驅動單元電連接，所述顯示驅動單元與所述液晶屏模組電連接；

13、所述溫度檢測單元用于在所述顯示驅動單元接入所述控制芯片單元發送的顯示驅動信號驅動所述液晶屏模組進行顯示時，獲取所述液晶屏模組的當前環境溫度，并將所述當前環境溫度發送至所述控制芯片單元；

14、所述控制芯片單元用于接收所述溫度檢測單元發送的所述當前環境溫度，并依據所述當前環境溫度確定所述加熱薄膜的加熱啟動信號。

15、在一實施方式中，所述背光驅動模塊包括供電切換單元和開關控制單元；

16、所述供電切換單元的信號輸入端與所述控制模塊電連接，所述供電切換單元的信號輸出端連接所述開關控制單元的信號控制端，所述開關控制單元的第一通路端與所述液晶屏模組電連接，所述開關控制單元的第二通路端與所述加熱薄膜電連接。

17、在一實施方式中，所述供電切換單元包括p型mos管和n型mos管；

18、所述p型mos管的柵極端與所述n型mos管的柵極端電連接；

19、所述p型mos管的柵極端電連接所述n型mos管的柵極端的連接交點構成所述供電切換單元的信號輸入端，與所述控制模塊電連接；

20、所述p型mos管的源極端與正電源端電連接，所述n型mos管的源極端與負電源端電連接，所述p型mos管的漏極端與所述n型mos管的漏極端電連接；

21、所述p型mos管的漏極端電連接所述n型mos管的漏極端的連接結點構成所述供電切換單元的信號輸出端，與開關控制單元的信號控制端電連接。

22、在一實施方式中，所述液晶屏模組包括：液晶驅動電路、背光燈珠模組和液晶顯示屏幕；

23、所述液晶驅動電路設置于所述液晶屏模組的非顯示區域，所述液晶顯示屏幕設置于所述顯示區域，所述非顯示區域環繞設置于所述顯示區域的邊緣邊界；

24、所述背光燈珠模組設置于所述屏幕背面與所述顯示區域重疊的區域。

25、此外，為實現上述目的，本技術提供一種顯示屏加熱電路的加熱方法，所述顯示屏加熱電路的加熱方法應用于上述的顯示屏加熱電路，所述顯示屏加熱電路的加熱方法包括：

26、通過控制模塊獲取液晶屏模組的當前環境溫度，依據所述當前環境溫度確定所述加熱薄膜的加熱啟動信號；

27、在背光驅動模塊接入所述控制模塊發送的加熱啟動信號時，依據所述加熱啟動信號驅動設置于所述液晶屏模組屏幕背面的加熱薄膜對所述液晶屏模組進行加熱。

28、在一實施方式中，所述依據所述當前環境溫度確定所述加熱薄膜的加熱啟動信號的步驟，包括：

29、判斷所述當前環境溫度是否小于所述液晶屏模組正常顯示時的最低環境溫度；

30、若所述當前環境溫度大于或者等于所述最低環境溫度，則通過溫度檢測單元持續獲取所述液晶屏模組的當前環境溫度，直至所述當前環境溫度小于所述最低環境溫度時，觸發所述控制模塊向所述背光驅動模塊發送加熱薄膜的加熱啟動信號。

31、在一實施方式中，在所述依據所述加熱啟動信號驅動設置于所述液晶屏模組屏幕背面的加熱薄膜對所述液晶屏模組進行加熱的步驟之后，所述加熱方法還包括：

32、通過溫度檢測單元持續獲取所述液晶屏模組在所述加熱薄膜加熱時的屏幕加熱溫度，直至所述屏幕加熱溫度升溫到所述液晶屏模組正常顯示時的最低環境溫度時，使能所述加熱薄膜持續維持所述屏幕加熱溫度與所述最低環境溫度相同；

33、當液晶驅動電路的工作溫度均值達到所述最低環境溫度時，使能所述加熱薄膜在所述控制模塊的加熱停止信號驅動下停止對所述液晶屏模組進行加熱。

34、此外，為實現上述目的，本技術提供一種顯示面板，所述顯示面板包括上述的顯示屏加熱電路。

35、此外，為實現上述目的，本技術提供一種顯示設備，所述顯示設備包括上述的顯示面板；或者，

36、所述顯示設備包括處理器、存儲器、以及存儲在所述存儲器上的可被所述處理器執行的顯示屏加熱電路的加熱程序，其中，所述顯示屏加熱電路的加熱程序被所述處理器執行時，實現上述的顯示屏加熱電路的加熱方法的步驟。

37、綜上，針對液晶屏在低溫環境下因溫度過低而影響工作性能的技術問題本技術提供了一種顯示屏加熱電路及其加熱方法、顯示面板以及顯示設備，旨在確保液晶屏的經濟效益時，提高液晶屏在低溫環境下顯示的工作性能。具體的，該顯示屏加熱電路在液晶屏模組背面設置與顯示區域大小相同的低成本的加熱薄膜，不僅節約了液晶屏在低溫環境下的加熱成本，還實現了液晶屏的輕薄化；另外，本技術通過配備能夠實時監測液晶屏模組的當前環境溫度并依據該當前環境溫度向背光驅動模塊發送加熱啟動信號的控制模塊，以便背光驅動模塊依據該加熱啟動信號驅動加熱薄膜對低溫環境下的液晶屏模組進行加熱，不僅避免了傳統溫控系統和高背光功率所帶來的高昂成本和額外能耗，還有效解決了低溫導致的顯示異常、色彩失真等問題，進而顯著提高液晶屏在低溫環境下顯示的工作性能。
