本發明涉及一種檢測方法，且特別涉及一種適于檢測彩色濾光基板的檢測方法。

背景技術：

1、液晶顯示面板包括主動元件基板、彩色濾光基板及設置于主動元件基板與彩色濾光基板之間的液晶層。一般而言，在產出彩色濾光基板后，會進行檢測動作，以判斷彩色濾光基板是否合乎產品規格。在現有技術中，使用單純二值化影像處理方法，才自動檢測彩色濾光基板的漏光。然而，使用單純二值化影像處理方法來自動檢測彩色濾光基板誤檢率高。

技術實現思路

1、本發明提供一種檢測方法，可正確地檢測出彩色濾光基板的漏光區域。

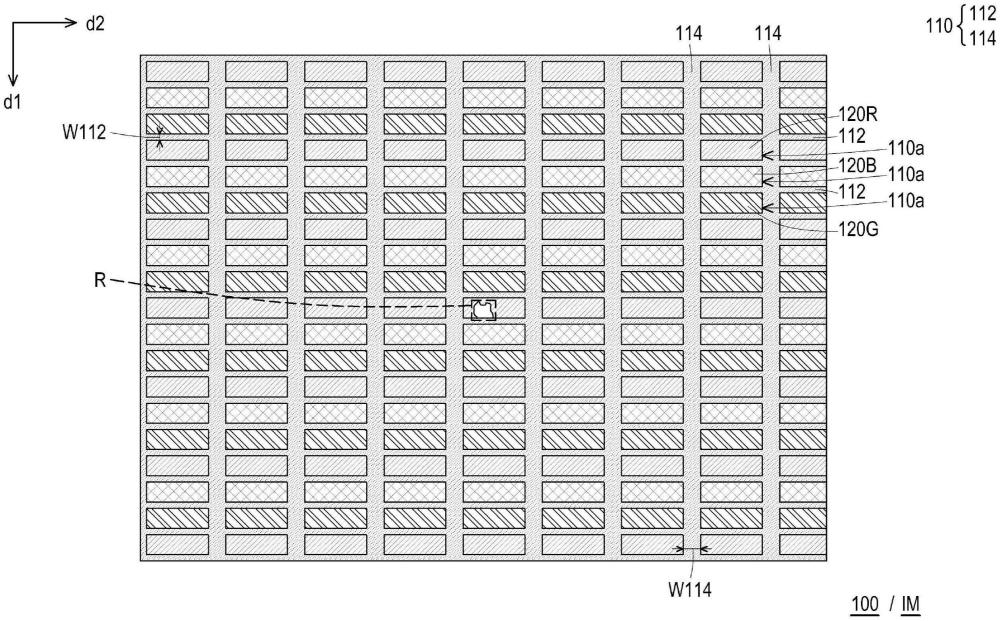

2、本發明的檢測方法適于檢測彩色濾光基板。彩色濾光基板包括遮光圖案層、多個第一色阻、多個第二色阻及多個第三色阻。遮光圖案層定義出多個開口。多個第一色阻、多個第二色阻及多個第三色阻分別設置于遮光圖案層的多個開口中。檢測方法包括下列步驟：取得彩色濾光基板的原始彩色影像數據；過濾出原始彩色影像數據中的第一顏色成分，以獲得第一初步處理影像數據，其中第一顏色成分對應多個第一色阻的顏色；掃描第一初步處理影像數據，以獲得對應多個第一色阻的第一映射數據；過濾出原始彩色影像數據中的第二顏色成分，以獲得第二初步處理影像數據，其中第二顏色成分對應多個第二色阻的顏色；掃描第二初步處理影像數據，以獲得對應多個第二色阻的第二映射數據；過濾出原始彩色影像數據中的第三顏色成分，以獲得第三初步處理影像數據，其中第三顏色成分對應多個第三色阻的顏色；掃描第三初步處理影像數據，以獲得對應多個第三色阻的第三映射數據；根據原始彩色影像數據，建立原始位置影像數據；將第一映射數據、第二映射數據及第三映射數據映射至原始位置影像數據，以建立理想彩色影像數據；取得彩色濾光基板的原始彩色影像數據的漏光區域的多個像素坐標；以及，映射漏光區域的多個像素坐標至理想彩色影像數據，以判斷漏光區域于彩色濾光基板上的實際位置。

技術特征：

1.一種檢測方法，適于檢測一彩色濾光基板，該彩色濾光基板包括一遮光圖案層、多個第一色阻、多個第二色阻及多個第三色阻，該遮光圖案層定義出多個開口，該些第一色阻、該些第二色阻及該些第三色阻分別設置于該遮光圖案層的該些開口中，該檢測方法包括：

2.如權利要求1所述的檢測方法，其中利用hsv色彩空間分別該過濾出該原始彩色影像數據中的該第一顏色成分及該第二顏色成分。

3.如權利要求1所述的檢測方法，其中該第一初步處理影像數據包括多個第一初步影像數據列及多個第一初步影像數據行，掃描該第一初步處理影像數據，以獲得對應該些第一色阻的該第一映射數據的步驟包括：

4.如權利要求1所述的檢測方法，其中該彩色濾光基板還包括多個第三色阻，該些第一色阻、該些第二色阻及該些第三色阻分別設置于該遮光圖案層的該些開口中，該檢測方法還包括：

5.如權利要求4所述的檢測方法，其中該遮光圖案層包括多個第一遮光部及多個第二遮光部，該些第一遮光部在一第一方向上排列，該些第二遮光部在一第二方向上排列，該第一方向與該第二方向交錯；建立該理想彩色影像數據的步驟包括：

6.如權利要求5所述的檢測方法，其中根據每一該準理想影像數據列的多個數據的和是否為一預設數值，判斷該準理想影像數據列是否對應一該第一遮光部。

7.如權利要求1所述的檢測方法，還包括：

技術總結
一種檢測方法適于檢測彩色濾光基板。檢測方法包括下列步驟。取得彩色濾光基板的原始彩色影像數據。過濾出原始彩色影像數據中的RGB三種顏色成分，以獲得第一初步處理影像數據。掃描第一初步處理影像數據，以獲得對應彩色濾光基板的多個色阻的第一映射數據。根據原始彩色影像數據，建立原始位置影像數據。將第一映射數據映射至原始位置影像數據，以建立理想彩色影像數據。映射彩色濾光基板的原始彩色影像數據的漏光區域的多個像素坐標至理想彩色影像數據，以判斷漏光區域于彩色濾光基板上的實際位置。

技術研發人員：江俊宇,卓國豪
受保護的技術使用者：友達光電股份有限公司
技術研發日：
技術公布日：2025/4/28
