技術領域

本發明涉及一種照明領域，特別是一種植物培養器照明裝置。

背景技術：

隨著社會科學的發展，在人們的日常生活中LED燈的應用也越來越廣泛。LED燈由于具有美觀、節能、環保、安全、壽命長、效率高、無輻射、抗沖擊等優點，已經得到越來越廣泛的使用。因此，將LED燈用于植物培養上也越來越多，由于在植物培養時需要長期開燈照射，因此對LED燈的散熱效果要求較高，而常規的LED燈由于散熱效果不理想，無法進行長時間持續照射，需要進行更換LED燈實現長時間持續照射，這操作麻煩，而且成本較高。

技術實現要素：

本發明的目的在于，提供一種植物培養器照明裝置。本發明可長時間持續照射，使用簡單快捷，成本較低。

本發明的技術方案：植物培養器照明裝置，包括培養容器，所述培養容器外側設有環形的進水槽，培養容器上方設有照明支架，照明支架上設有若干個水冷LED燈，培養容器底部設有回水槽，回水槽經進水管與若干個水冷LED燈的進口連接，進水槽經出水管與若干個水冷LED燈的出口連接。

前述的植物培養器照明裝置中，所述回水槽內設有環形隔擋板。

前述的植物培養器照明裝置中，所述水冷LED燈包括相互連接的燈罩和水冷LED燈模塊；所述燈罩包括半球形的罩體，罩體內設有放置LED光源的腔體，罩體的邊緣上設有安裝面，安裝面上設有U形安裝槽，U形安裝槽的外側端面高于內側端面，U形安裝槽內設有膠水，所述罩體的邊緣兩側設有支耳，支耳上設有安裝孔；所述水冷LED燈模塊包括圓柱形的散熱體，散熱體的上端設有安裝槽，安裝槽內設有LED燈體，LED燈體與安裝槽之間形成用于放置驅動電源的容納腔體；所述散熱體的外壁上設有纏繞設置的螺旋金屬管，螺旋金屬管的下端為出口，上端為進口；所述的散熱體上端兩側分別設有散熱器支耳，散熱器支耳上設有散熱器安裝孔；所述散熱體的上端與U形安裝槽配合，支耳與散熱器支耳連接。

前述的植物培養器照明裝置中，所述外側端面高于內側端面3-8mm。

前述的植物培養器照明裝置中，所述散熱器支耳與上端面之間距離為3-8mm。

前述的植物培養器照明裝置中，所述螺旋金屬管為銅管。

與現有技術相比，本發明通過在培養容器上方安裝水冷LED燈，并將冷卻水與培養容器內的水循環使用，從而能使LED燈的散熱效果較好，從而實現長時間持續照射，而且無需進行更換，使用簡單快捷，成本較低。另外，本發明的水冷LED燈是將散熱體設置在安裝面上，具體是散熱體架裝在U形安裝槽的內側端面上，且散熱體側壁與U形安裝槽的側壁貼合，最后通過膠水將其粘連和密封，由于膠水流動性好，封閉性能較強，能防水防塵，裝配效果較好，提高產品的合格率；而且還能縮短工時，提高生產效率。還在兩側安裝支耳，不僅方便拿取，而且方便連接LED基板。本發明還通過將圓柱形的散熱體、具有驅動電源電源的LED燈體和螺旋金屬管有效裝配，從而大幅提高散熱效果，使得散熱穩定，散熱效果較理想，從而延長使用壽命，降低使用成本；并且簡化了結構，還降低了安裝成本和制造成本。本發明還具有實施結構簡單和使用方便的特點。

附圖說明

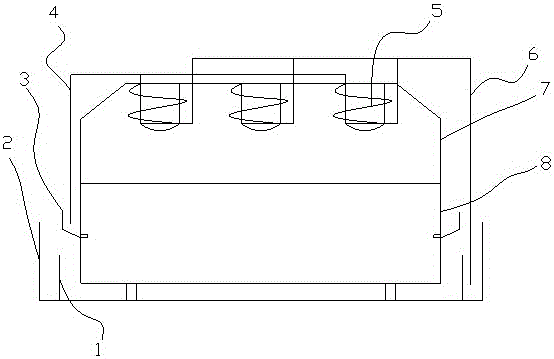

圖1是本發明的結構示意圖；

圖2是本發明的結構示意圖；

圖3是燈罩的結構示意圖；

圖4是水冷LED燈模塊的結構示意圖。

附圖中的標記為：1-環形隔擋板，2-回水槽，3-進水槽，4-出水管，5-水冷LED燈，6-進水管，7-照明支架，8-培養容器，100-燈罩，101-罩體，102-安裝孔，103-支耳，104- U形安裝槽，105-外側端面，106-內側端面，107-腔體，200-水冷LED燈模塊，201-散熱器安裝孔，202-散熱器支耳，203-安裝槽，204-容納腔體，205-螺旋金屬管，206-LED燈體，207-散熱體。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明，但并不作為對本發明限制的依據。

實施例。植物培養器照明裝置，構成如圖1所示，包括培養容器8，所述培養容器8外側設有環形的進水槽3，培養容器8上方設有照明支架7，照明支架7上設有若干個水冷LED燈5，培養容器8底部設有回水槽2，回水槽2經進水管6與若干個水冷LED燈5的進口連接，進水槽3經出水管4與若干個水冷LED燈5的出口連接。所述的培養容器8用過支腳設置在回水槽2內，且與回水槽2連通。進水槽3與培養容器8連通。

所述回水槽2內設有環形隔擋板1，能將回流槽內的水進行沉淀物過濾。

所述水冷LED燈5，構成如圖2-4所示，包括相互連接的燈罩100和水冷LED燈模塊200；所述燈罩100包括半球形的罩體101，罩體101內設有放置LED光源的腔體107，罩體101的邊緣上設有安裝面，安裝面上設有U形安裝槽104，U形安裝槽104的外側端面105高于內側端面106，U形安裝槽104內設有膠水，所述罩體的邊緣兩側設有支耳103，支耳103上設有安裝孔102；所述水冷LED燈模塊200包括圓柱形的散熱體207，散熱體207的上端設有安裝槽203，安裝槽203內設有LED燈體206，LED燈體206與安裝槽203之間形成用于放置驅動電源的容納腔體204；所述散熱體207的外壁上設有纏繞設置的螺旋金屬管205，螺旋金屬管205的下端為出口，上端為進口；所述的散熱體207上端兩側分別設有散熱器支耳202，散熱器支耳202上設有散熱器安裝孔201；所述散熱體207的上端與U形安裝槽104配合，支耳103與散熱器支耳202連接。

所述外側端面105高于內側端面1063-8mm。所述散熱器支耳202與上端面之間距離為3-8mm。所述螺旋金屬管205為銅管。

本發明在使用時，通過泵將回水槽內的水抽至各個水冷LED燈內進行散熱，散熱后經回水管至進水槽內，進水槽的水回至培養容器內，培養容器底部出水至回水槽進行再次循環，在流經過程中，回流水會進行降溫。
