本實用新型涉及一種燈具，具體是一種可調節光源位置的燈具。

背景技術：

隨著社會的發展，燈具使用的場合越來越多，當使用在較大面積的照明時，需要使用較大功率的燈具，由于光源發出的光呈發散形式，為了提高照明質量，一般會調整光線的出光角度，目前的燈具在安裝時，出光的角度被固定，造成了在很多場合下，燈具使用不方便，達不到預期的效果。

技術實現要素：

本實用新型的目的在于提供一種可調節光源位置的燈具，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種可調節光源位置的燈具，包括燈具接口、轉動旋鈕、上限位釘、固定隔板、燈罩、散熱罩、螺紋伸縮桿、固定擋板、透鏡固定邊框、緊固螺栓、下限位釘、驅蟲器和燈泡固定口；所述燈罩呈開口狀；所述螺紋伸縮桿通過螺紋的嚙合作用固定在燈罩中；燈泡安裝在螺紋伸縮桿的下端部；所述轉動旋鈕固定在螺紋伸縮桿的上端部；所述燈具接口鑲嵌在轉動旋鈕中；所述上限位釘設置兩個安裝在燈罩的上部；空腔開在燈罩的上部；所述下限位釘設置兩個固定在燈罩中空腔的下部；所述固定擋板固定在螺紋伸縮桿的下端部位置；所述驅蟲器連接固定隔板安裝在燈罩的外側壁上；所述散熱罩呈開口狀固定在燈罩的內層壁上；透鏡放置在燈罩的下部；所述透鏡固定邊框環繞的固定在透鏡的邊上；所述緊固螺栓擰緊在透鏡固定邊框中。

作為本實用新型進一步的方案：所述固定隔板放置在空腔內；所述燈具接口通過軸承固定在轉動旋鈕中。

作為本實用新型進一步的方案：所述散熱罩的開口方向與燈罩的方向一致；所述上限位釘和下限位釘安裝在螺紋伸縮桿的兩邊。

作為本實用新型再進一步的方案：所述燈泡在轉動旋鈕接觸上限位釘時與透鏡之間有間隙。

與現有技術相比，本實用新型的有益效果是：

本實用新型采用螺紋的連接和傳動的方式，使得光源模塊可以在燈罩內相對透鏡進行上下移動，從而達到調節出光角度的效果，使用和操作較為方便，結構新穎，實用性較強，適合多數場合的照明，使用壽命長。

附圖說明

圖1為可調節光源位置的燈具的結構示意圖。

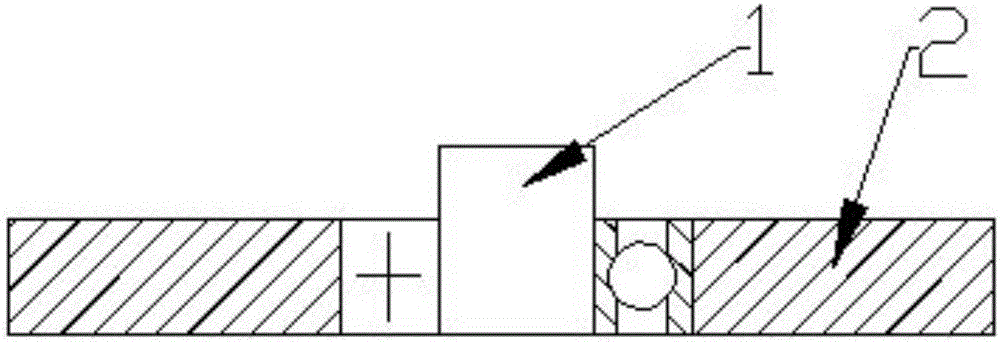

圖2為可調節光源位置的燈具中轉動旋鈕的結構示意圖。

圖3為可調節光源位置的燈具中螺紋伸縮桿的結構示意圖。

圖中：1-燈具接口，2-轉動旋鈕，3-上限位釘，4-固定隔板，5-燈罩，6-散熱罩，7-螺紋伸縮桿，8-固定擋板，9-燈泡，10-透鏡固定邊框，11-緊固螺栓，12-透鏡，13-下限位釘，14-驅蟲器，15-空腔，16-燈泡固定口。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種可調節光源位置的燈具，包括燈具接口1、轉動旋鈕2、上限位釘3、固定隔板4、燈罩5、散熱罩6、螺紋伸縮桿7、固定擋板8、透鏡固定邊框10、緊固螺栓11、下限位釘13、驅蟲器14和燈泡固定口16；所述燈罩5呈開口狀，為安裝在內部的燈具提供固定支撐和保護作用；所述螺紋伸縮桿7通過螺紋的嚙合作用固定在燈罩5中，是調節光源位置的主要部件；燈泡9安裝在螺紋伸縮桿7的下端部，發出亮光起到照明的作用；所述轉動旋鈕2固定在螺紋伸縮桿7的上端部，通過轉動轉動旋鈕2來控制螺紋伸縮桿7的上升和下降，從而讓燈泡9的位置發生改變；所述燈具接口1鑲嵌在轉動旋鈕2中，將整個燈具固定安裝在需要的地方；所述上限位釘3設置兩個安裝在燈罩5的上部，限制住轉動旋鈕2在向下轉動時的距離，防止發生危險；空腔15開在燈罩5的上部，將螺紋伸縮桿7與燈罩5的螺紋連接處分隔開來，更好的固定和支撐螺紋伸縮桿7，同時開辟出空間用來放置固定隔板4；所述下限位釘13設置兩個固定在燈罩5中空腔15的下部，限制住螺紋伸縮桿7上升過程中的位置，防止燈泡9發生危險；所述固定擋板8固定在螺紋伸縮桿7的下端部位置，將燈泡9與下限位釘13分隔開來；所述驅蟲器14連接固定隔板4安裝在燈罩5的外側壁上，用于驅趕被燈光吸引的昆蟲；所述散熱罩6呈開口狀固定在燈罩5的內層壁上，吸收由燈泡9產生的熱量并通過燈罩5散發出去，降低該燈具的溫度；透鏡12放置在燈罩5的下部，將燈光散射出去；所述透鏡固定邊框10環繞的固定在透鏡12的邊上，將透鏡12安裝到燈罩5的下方；所述緊固螺栓11擰緊在透鏡固定邊框10中，將透鏡固定邊框10固定到燈罩5上。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
