本實用新型涉及照明技術領域，尤其是一種組合式模組化LED燈。

背景技術：

LED即半導體發光二極管，是一種固態的半導體器件，它可以直接把電轉化為光，在LED出現的早期，LED經常用于各種設備的指示燈，但隨著LED技術的發展，LED開始應用于照明領域，因此出現了LED燈，近年來，照明用LED耗材的成本逐漸降低，其性能得到進一步開發，與傳統光源相比在使用壽命、啟動時間、穩定性、安全、環保等各方面都具有優勢，因此被廣泛使用在家庭，商場，銀行，醫院，賓館，飯店其他各種公共場。

但現有的LED燈外殼的形狀固定，組合型的也是廠家在出廠時組合固定好的，造型過于單一，用戶不能根據自己需要和環境的變化隨心組合，因此難以滿足各種各樣的裝飾需求。

技術實現要素：

為解決上述技術問題，本實用新型提出一種組合式模組化LED燈，可根據自己需要和環境變化自由組合。

本實用新型具體采用如下技術方案實現：

一種組合式模組化LED燈，由若干個LED燈單體拼裝而成，每個所述LED燈單體包括外殼和燈罩，所述外殼內固定有LED燈芯，所述外殼的兩端均設有導電插槽，所述導電插槽內設有凹槽，所述凹槽內設有連接觸點，所述連接觸點與LED燈芯電連接，相鄰的所述LED燈單體通過導電固定片連接，所述導電固定片的兩側均設有接線柱，所述接線柱的形狀與所述凹槽的截面形狀相同，所述接線柱卡接在所述凹槽內。

作為優選，所述外殼由外殼主體和兩個折邊構成外輪廓呈折彎的長條形，兩個所述折邊與所述外殼主體的夾角呈鈍角，所述燈罩呈圓弧狀。

作為優選，所述折邊的長度為所述外殼主體長度的一半，所述鈍角為120°，圓弧狀的所述燈罩對應的圓心角為120°。

作為優選，所述折邊的端部和外側均設有導電插槽。

作為優選，所述接線柱呈圓柱形，所述凹槽入口處的直徑略小于所述接線柱，實現所述接線柱與所述凹槽的機械連接及電性連接。

作為優選，所述導電固定片兩側均設有兩個所述接線柱。

本實用新型提供的組合式模組化LED燈，其有益效果在于：模組化的LED燈單體通過導電固定片，實現多個模模組化的LED燈單體串聯照明，經過角度計算，可在造型上隨意組合成想要的外觀，除了具備照明功能外，選擇喜歡的形狀搭配室內環境變化，兼具室內空間裝飾性，美化環境氛圍。

附圖說明

圖1是本實用新型LED燈單體的主視圖；

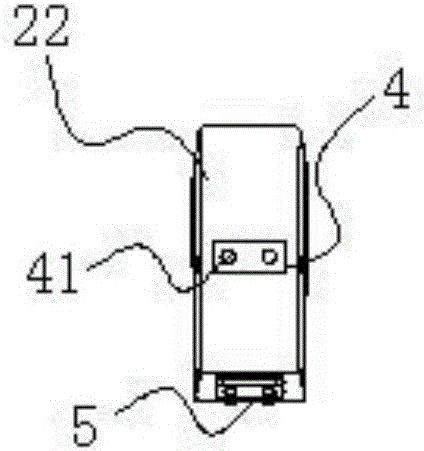

圖2是本實用新型LED燈單體的左視圖；

圖3是本實用新型LED燈單體的立體圖；

圖4為圖3中導電固定片5的主視圖；

圖5為兩個LED燈單體組合示意圖；

圖6為兩個LED燈單體另一種組合示意圖；

圖7為三個LED燈單體組合示意圖；

圖8為六LED燈單體組合示意圖；

圖9為二十一個LED燈單體組合示意圖。

圖中：1-LED燈單體；2-外殼；21-外殼主體；22-折邊；3-燈罩；4-導電插槽；41-凹槽；5-導電固定片；51-接線柱；6-鋼絲。

具體實施方式

為進一步說明各實施例，本實用新型提供有附圖。這些附圖為本實用新型揭露內容的一部分，其主要用以說明實施例，并可配合說明書的相關描述來解釋實施例的運作原理。配合參考這些內容，本領域普通技術人員應能理解其他可能的實施方式以及本實用新型的優點。圖中的組件并未按比例繪制，而類似的組件符號通常用來表示類似的組件。

現結合附圖和具體實施方式對本實用新型進一步說明。

如圖1～4所示，本實施例提出一種組合式模組化LED燈，由若干個LED燈單體1拼裝而成，每個LED燈單體1包括外殼2和燈罩3，在外殼2內固定有LED燈芯(未圖示)。外殼2由外殼主體21和兩個折邊22構成外輪廓呈折彎的長條形，折邊22的長度為外殼主體21長度的一半，兩個折邊22與外殼主體21的夾角呈120°，燈罩3呈圓弧狀，對應的圓心角為120°。在折邊22的端部和外側均設有導電插槽4，導電插槽4內設有凹槽41，凹槽41內設有連接觸點(未圖示)，連接觸點與LED燈芯電連接，相鄰的LED燈單體1通過導電固定片5連接，導電固定片5的兩側均設有兩個圓柱形的接線柱51，凹槽41的截面形狀與接線柱51的形狀相同，凹槽41入口處的直徑略小于接線柱51，接線柱51卡接在凹槽41內，實現接線柱51與凹槽41的機械連接及電性連接。

本申請提出的模組化LED燈單體1通過導電固定片5，實現多個模組化的LED燈單體串聯照明，經過角度計算，可在造型上隨意組合成想要的外觀。如圖5所示，兩個LED燈單體1，導電固定片5的兩側分別插入到兩個LED燈單體1折邊22側面上的導電插槽4內，兩個LED燈單體1再通過鋼絲6懸吊在天花板上，構成翅膀狀的LED燈。如圖6所示，兩個LED燈單體1，導電固定片5的兩側分別插入到兩個LED燈單體1折邊22端部的導電插槽4內，兩個LED燈單體1再通過鋼絲6懸吊在天花板上，構成圓形優弧狀的LED燈。如圖7所示，三個LED燈單體1，相鄰兩個LED燈單體1折邊22端部的導電插槽4通過導電固定片5連接，構成圓形的LED燈，三個LED燈單體1再通過鋼絲6懸吊在天花板上。如圖8所示，六個LED燈單體1的外殼主體21拼裝成正六 邊形，相鄰兩個LED燈單體1折邊22側面上的導電插槽4通過導電固定片5連接，構成星狀的LED燈。如圖9所示，共21個LED燈單體1，每三個LED燈單體1先構成正六邊形的LED燈，7個正六邊形再組合成類似圓形的LED燈。

盡管結合優選實施方案具體展示和介紹了本實用新型，但所屬領域的技術人員應該明白，在不脫離所附權利要求書所限定的本實用新型的精神和范圍內，在形式上和細節上可以對本實用新型做出各種變化，均為本實用新型的保護范圍。
