本發明涉及l(fā)ed照明裝置，尤其涉及一種led燈具。

背景技術：

1、led燈具因具有安裝、維修方便，省電、高亮度及體積小的特性，被廣泛運用于各種場所，其核心部件發光二極管(lighting-emitting?diode,led)作為新一代固態能源，具有壽命長、高效節能、綠色環保等優點，因此被大量運用于市場，逐漸取代現有的白熾燈和熒光燈。

2、現有技術的led燈具因固定安裝在安裝面上(例如是天花板)，安裝面會存在暗區或光斑不均勻的問題，使用戶在使用中產生不舒適感。

3、因此，現有的led燈具需要進一步改進安裝面暗區或光斑不均勻的問題。

技術實現思路

1、本發明的目的在于提供一種led燈具，第一發光單元發射的光照亮裝設led燈具的安裝面，消除了裝設led燈具的安裝面的昏暗區，使led燈具照射區域光線均勻，提高了用戶使用的舒適感。

2、本發明的目的采用以下技術方案實現：

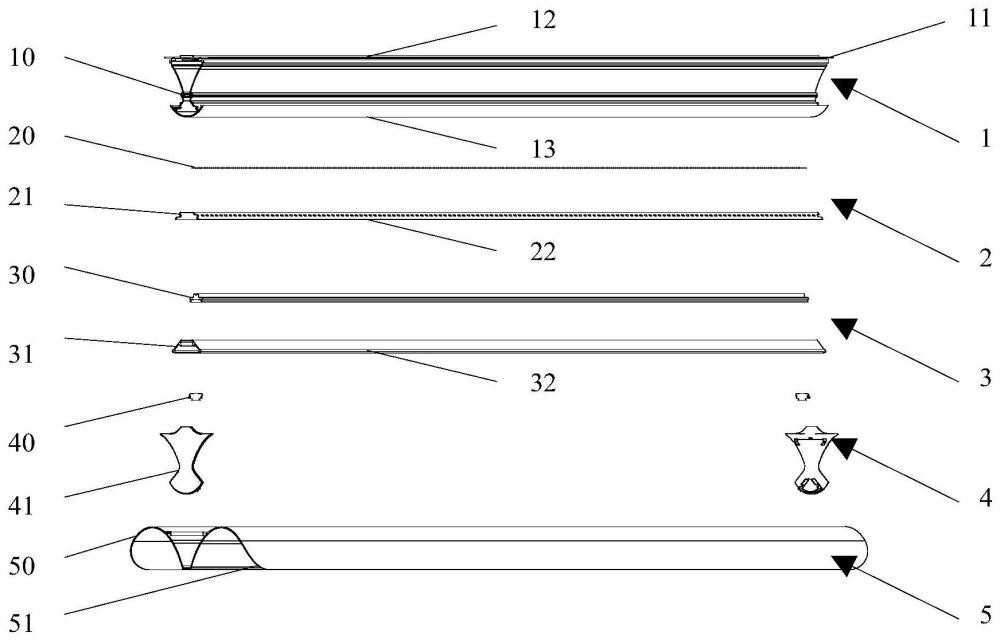

3、一種led燈具，包括：

4、燈體；

5、光源部，所述光源部固定于所述燈體上；

6、透光燈罩，所述透光燈罩設置在所述光源部的出光側，以使所述光源部發射的光通過所述透光燈罩射出；

7、其中，所述光源部包括第一發光單元、第二發光單元和第三發光單元，所述透光燈罩包括第一透光燈罩、第二透光燈罩和第三透光燈罩，所述第一發光單元發射的光通過所述第一透光燈罩射向裝設有所述led燈具的安裝面，所述第二發光單元發射的光通過所述第二透光燈罩射向背向裝設有所述led燈具的安裝面，所述第三發光單元發射的光通過所述第三透光燈罩射向背向裝設有所述led燈具的安裝面。

8、優選地，還包括端蓋，所述端蓋包括兩個第一端蓋和兩個第二端蓋，兩個所述第一端蓋分別于所述第一發光單元的兩端，兩個所述第二端蓋分別設置于所述燈體的兩端。

9、優選地，所述第二發光單元和所述第三發光單元形成夾角a，夾角a的范圍為90°～150°。

10、優選地，所述第一透光燈罩包括第一透光區、第二透光區和第三透光區，所述第一透光區和所述第三透光區關于所述第二透光區對稱設置。

11、優選地，所述第二透光區的頂部到所述第一透光區或所述第三透光區的頂部的距離為d1，所述第一透光區或所述第三透光區的頂部到所述第一透光區的底部的距離為d2，d1:d2的范圍1.15～1.45。

12、優選地，所述第二透光區的寬度為d3，所述第一透光區、所述第二透光區和所述第三透光區總寬度為d4，d3:d4的范圍0.1～0.8。

13、優選地，所述第二透光區的頂部設置有v字形凹部，所述凹部的側壁與裝設有所述led燈具的安裝面所在的平面形成夾角b，夾角b的范圍為5°～45°。

14、優選地，還包括兩個側板，兩個所述側板分別設置于所述燈體的兩側，兩個所述側板分別用于反射所述第二發光單元和所述第三發光單元發射的光。

15、優選地，所述側板整體呈弧形，所述側板的一側與所述燈體連接，所述側板的另一側為自由端，所述側板與所述燈體連接的一側與所述側板的自由端之間形成夾角c，夾角c的范圍為80°～100°。

16、優選地，還包括電源，所述電源為所述光源部供電。

17、與現有技術相比，本發明的有益效果至少包括：

18、本發明的led燈具，第一發光單元發射的光通過第一透光燈罩射向裝設有l(wèi)ed燈具的安裝面，第一發光單元發射的光照亮裝設有l(wèi)ed燈具的安裝面，消除了裝設led燈具的安裝面的昏暗區，第一透光燈罩使第一發光單元發射的光更加均勻，使led燈具照射區域光線均勻，避免了用戶在使用過程中因光線不均而不適，提高了用戶使用的舒適感。

技術特征：

1.一種led燈具，適于安裝在安裝面上，其特征在于，包括：

2.根據權利要求1所述的led燈具，其特征在于，所述燈體包括一相對設置的第一面和第二面，所述第一面朝向所述安裝面，所述第一面呈平面；所述第二面朝向遠離所述安裝面的方向，所述第二面呈弧形。

3.根據權利要求2所述的led燈具，其特征在于，所述燈體還包括相對設置的第一側面和第二側面，所述第一側面和所述第二側面分別與所述第二面連接，所述第一側面和所述第二側面對稱設置。

4.根據權利要求3所述的led燈具，其特征在于，于所述燈體截面上，所述第一側面和所述第二側面呈第一喇叭狀設置，所述第一喇叭狀的開口大的一端與所述第二面連接。

5.根據權利要求4所述的led燈具，其特征在于，所述第一發光單元設置于所述第一面上；所述第二發光單元設置于所述第一側面上；所述第三發光單元設置于所述第二側面上，所述第二發光單元和所述第三發光單元呈對稱設置。

6.根據權利要求5所述的led燈具，其特征在于，所述第二發光單元和所述第三發光單元形成夾角a，所述夾角a的范圍為90°～150°。

7.根據權利要求5所述的led燈具，其特征在于，所述第一透光燈罩包括第一透光區、第二透光區和第三透光區，所述第一透光區和所述第三透光分別連接于所述第二透光區的兩側并呈對稱設置。

8.根據權利要求7所述的led燈具，其特征在于，所述第二透光區的頂部到所述第一透光區或所述第三透光區的頂部的距離為d1，所述第一透光區或所述第三透光區的頂部到所述第一透光區的底部的距離為d2，d1:d2的范圍1.15～1.45。

9.根據權利要求7所述的led燈具，其特征在于，所述第二透光區的寬度為d3，所述第一透光區、所述第二透光區和所述第三透光區總寬度為d4，d3:d4的范圍0.1～0.8。

10.根據權利要求7所述的led燈具，其特征在于，所述第二透光區的頂部設置有v字形凹部，所述凹部的側壁與所述led燈具的安裝面所在的平面形成夾角b，夾角b的范圍為5°～45°。

11.根據權利要求7所述的led燈具，其特征在于，所述燈體包括一相對設置的第三側面和第四側面，所述第三側面的一端與所述第一面的一端連接，所述第三側面的另一端與所述第一側面連接；所述第四側面的一端與所述第一面的另一端連接，所述第四側面的另一端與所述第二側面連接；于所述燈體截面上，所述第三側面和所述第四側面呈第二喇叭狀設置，所述第二喇叭狀的開口大的一端與所述第一面連接，所述第二喇叭狀開口小的一端與所述第一喇叭狀開口小的一端連接。

12.根據權利要求11所述的led燈具，其特征在于，所述兩個側板分別為第一側板和第二側板，所述第一側板和所述第二側板對稱設置。

13.根據權利要求12所述的led燈具，其特征在于，所述第一側板和所述第二側板分別設置于所述燈體的所述第三側面和所述第四側面上。

14.根據權利要求13所述的led燈具，其特征在于，所述側板整體呈弧形，所述側板的一側與所述燈體連接，所述側板的另一側為自由端，所述側板與所述燈體連接的一側延伸面與所述側板的自由端之間形成夾角c，所述夾角c的范圍為80°～100°。

15.根據權利要求13所述的led燈具，其特征在于，還包括電源，所述電源設置在所述燈體內，所述電源為所述光源部供電。

16.根據權利要求15所述的led燈具，其特征在于，還包括端蓋，所述端蓋包括兩個第一端蓋和兩個第二端蓋，所述兩個第一端蓋分別于所述第一發光單元的兩端，所述兩個第二端蓋分別設置于所述燈體的兩端。

17.根據權利要求15所述的led燈具，其特征在于，所述燈體的所述第一面上設置有第二卡槽，所述第一透光燈罩以卡接在所述第二卡槽的方式卡接在所述第一面上。

18.根據權利要求17所述的led燈具，其特征在于，所述第一透光區和所述第三透光區遠離所述第二透光區的一側分別具有一延伸部，所述第一透光區的延伸部和所述第三透光區的延伸部分別卡入所述第二卡槽中。

19.根據權利要求15所述的led燈具，其特征在于，所述燈體的所述第一側面上設置有第三卡槽，所述第二發光單元以卡接在所述第三卡槽中的方式固定在所述第一側面上。

20.根據權利要求19所述的led燈具，其特征在于，所述燈體的所述第二側面上設置有第四卡槽，所述第三發光單元以卡接在所述第四卡槽中的方式固定在所述第二側面上。

21.根據權利要求20所述的led燈具，其特征在于，所述第二透光燈罩和所述第三透光燈罩對稱設置。

22.根據權利要求20所述的led燈具，其特征在于，所述第一側面與所述第二側面上分別設置有第五卡槽和第六卡槽，所述第二透光燈罩和所述第三透光燈罩分別卡接于所述第五卡槽和所述第六卡槽。

23.一種led燈具，適于安裝在安裝面上，其特征在于，包括：

24.根據權利要求23所述的led燈具，其特征在于，于所述燈體截面上，所述第一側面和所述第二側面呈第一喇叭狀設置。

25.根據權利要求23或24所述的led燈具，其特征在于，所述燈體具有相對設置的第三側面和第四側面，所述第三側面分別與所述第一面和所述第一側面連接，所述第四側面分別與所述第一面和所述第二側面連接，所述第三側面和所述第四側面對稱設置。

26.根據權利要求25所述的led燈具，其特征在于，于所述燈體截面上所述第三側面和所述第四側面呈第二喇叭狀設置，開口大的一端與所述第一面連接。

27.根據權利要求26所述的led燈具，其特征在于，還包括兩個側板，所述兩個側板分別設置于所述燈體的兩側，所述兩個側板用于反射所述光源部發射的光。

28.根據權利要求27所述的led燈具，其特征在于，所述兩個側板分別為第一側板和第二側板，所述第一側板和所述第二側板對稱設置。

29.根據權利要求28所述的led燈具，其特征在于，所述第一側板和所述第二側板分別設置于所述燈體的所述第三側面和所述第四側面上。

技術總結
本發明公開了一種LED燈具，適于安裝在安裝面上，其包括：燈體、光源部和透光燈罩。光源部固定于燈體上，透光燈罩設置在光源部的出光側，以使光源部發射的光通過透光燈罩射出。光源部包括第一發光單元、第二發光單元和第三發光單元，透光燈罩包括第一透光燈罩、第二透光燈罩和第三透光燈罩，第一發光單元發射的光通過第一透光燈罩射安裝面，第二發光單元發射的光通過第二透光燈罩射向背向安裝面，第三發光單元發射的光通過第三透光燈罩射向背向安裝面。第一發光單元發射的光通過第一透光燈罩射向安裝面，消除了點亮LED燈具的后，安裝面存在明顯昏暗區的問題，使第一發光單元發射的光更加均勻，避免了用戶因光線不均而不適，提高了用戶使用的舒適感。

技術研發人員：鄒子祥,王名斌,陳亮
受保護的技術使用者：嘉興山蒲照明電器有限公司
技術研發日：20240417
技術公布日：2025/4/28
