本技術涉及光學設備的，尤其涉及一種光源機構及光學檢測裝置。

背景技術：

1、aoi(automated?optical?inspection)，中文全稱是自動光學檢測，光學檢測(aoi)裝置是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備，現階段，光學檢測裝置中的光源機構是非常重要組成部分，其對檢測性能、檢測效率、檢測結果的精準性等起到非常關鍵的作用，光源機構根據圖像獲取原理，將光源組件中的不同顏色燈板依次觸發點亮，并且經過不同角度再反射回相機，以獲取相應不良特征的圖像，對于不同檢測高度的產品時需要移動燈架來調節光源組件的高度。目前光源機構的燈架，組成零部件較多且結構連接復雜，不僅不便于光源組件的拆裝，而且光源機構的整體的剛性和強度較低。

技術實現思路

1、本實用新型實施例的一個目的在于：提供一種光源機構，結構簡單，零部件數量少，方便拆裝，整體的剛性和強度高。

2、本實用新型實施例的另一個目的在于：提供一種光學檢測裝置，采用上述的光源機構方便拆裝，提高了整體的剛性和強度。

3、為達上述目的，本實用新型采用以下技術方案：

4、一方面，提供一種光源機構，包括：

5、支撐座；

6、滑動座，滑設于所述支撐座；

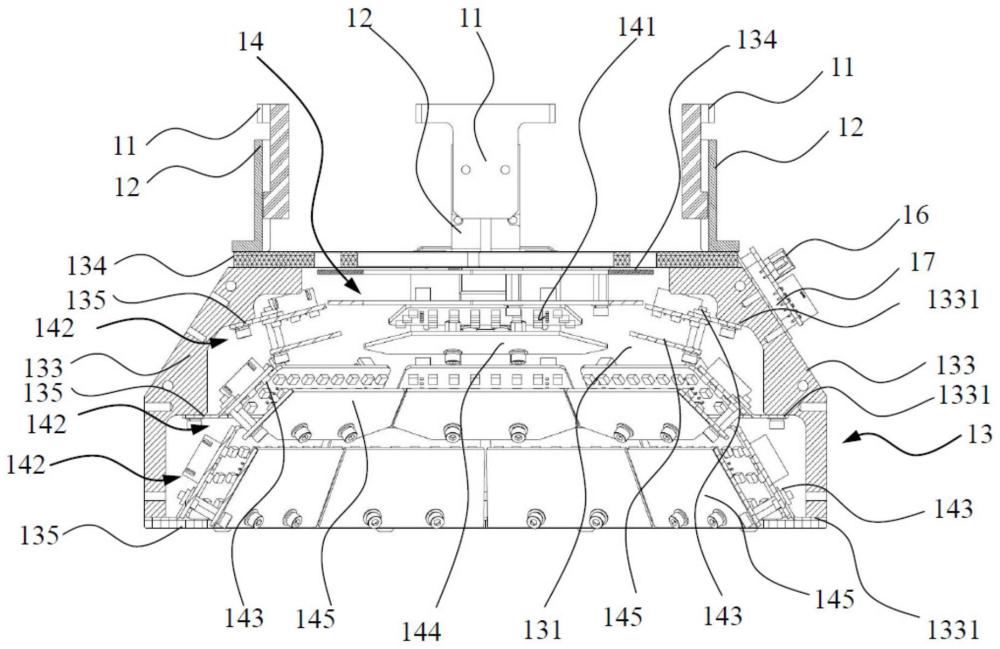

7、燈架，包括與所述支撐座連接的第一燈座、與第一燈座連接的連接座，以及若干第二燈座；所述連接座有多個并間隔布設，多個所述連接座與第一燈座共同圍合光源通道；

8、以及

9、光源組件，包括第一燈板以及光源層；

10、所述第一燈板安裝于所述第一燈座并位于所述光源通道內，所述光源層具有多個第二燈板；所述光源層的多個所述第二燈板沿著所述第一燈板的周向間隔布設于所述第二燈座，所述光源層有若干層并與若干所述第二燈座一一對應；

11、各所述連接座均具有若干沿著所述滑動座的滑動方向依次間隔布設的第一安裝面，各所述連接座上的若干所述第一安裝面與若干所述第二燈座一一對應，若干所述第二燈座沿著所述滑動座的滑動方向依次間隔布設并分別安裝于各所述連接座上若干所述第一安裝面。通過連接座、第一燈座，以及第二燈座組成燈架，燈架的結構簡單，不僅方便光源組件進行拆裝，而且剛性和強度高，同時通過滑動座和支撐座的相對滑動，方便光源組件的高度調節。

12、可選的，所述第一燈板上安裝有第一漫射板，各所述第二燈板上均安裝有第二漫射板，所述第一漫射板和各所述第二漫射板均位于所述第一燈板和各所述第二燈板共同圍合形成的區域內，通過第一漫射板和第二漫射板提高燈光效果的均勻度。

13、可選的，所述支撐座和/或所述滑動座上設有沿著所述滑動座的滑動方向間隔布設的若干刻度線方便對光源組件的高度進行精確調節。

14、可選的，所述支撐座上設有第一導塊且所述滑動座上設有所述第一導塊卡入的第一導槽和/或所述滑動座上設有第二導塊且所述支撐座上設有所述第二導塊卡入的第二導槽；所述第一導槽和所述第二導槽均沿著所述滑動座的滑動方向延伸。支撐座和滑動座通過第一導塊和第一導槽的相互配合和/或第二導塊和第二導槽的相互配合，使得光源組件在調節高度過程中不會發生傾斜或偏移，滑動座滑動通過刻度線定位，提高了光源機構中光源組件高度值調節的精準性。

15、可選的，所述光源機構還包括具有限位頭的螺紋鎖緊桿；所述支撐座上開設有定位螺紋孔，所述滑動座上開設有沿著所述滑動座的滑動方向延伸的調節槽，所述螺紋鎖緊桿穿過所述調節槽、所述定位螺紋孔與所述支撐座螺紋連接，所述限位頭與所述滑動座抵接，通過螺紋鎖緊桿鎖緊實現滑動座的定位。

16、可選的，所述光源機構還包括安裝于所述連接座并位于所述光源通道外的接線轉接板；第一燈板、所述第二燈板均與所述接線轉接板電性連接，方便光源組件接線。

17、可選的，所述接線轉接板上設有控制線，所述滑動座上設有扎線孔，所述控制線穿過所述扎線孔，方便接線轉接板走線與外部控制器電性連接。

18、可選的，所述第二燈座包括多個安裝板；多個所述安裝板排列圍成環形，每個所述安裝板均至少安裝有一個所述第二燈板，方便第二燈板進行安裝。

19、可選的，所述第二燈座包括安裝環；所述安裝環位于各所述連接座圍合形成的區域內，各所述連接座均與所述安裝環連接，各所述光源層的多個所述第二燈板沿所述安裝環的周向依次排列設置于所述安裝環上，方便第二燈板進行安裝。

20、可選的，各所述安裝環上均設有裝配基準部，各所述安裝環安裝于所述連接座時所有所述裝配基準部沿著所述滑動座滑動方向的投影重合，方便安裝環進行定位，保證第二燈板的安裝角度和位置準確。

21、可選的，各所述連接座均與所述第一燈座可拆式連接，所述第一燈板可拆式安裝于所述第一燈座，所述第二燈板可拆式安裝于所述第二燈座，所述第二燈座可拆式安裝于所述連接座，可拆式安裝方便第一燈板、第二燈板、第一燈座、第二燈座進行安裝、拆卸、檢修。

22、可選的，所述燈架還包括燈罩；各所述連接座均位于所述燈罩圍合形成的區域內并與所述燈罩可拆式連接，所述第一燈板和各所述第二燈板均位于燈罩圍合形成的區域內，燈罩可以實現對光源組件的保護。

23、可選的，所述光源通道的內壁的寬度沿著背離所述第一燈板的方向逐漸增加，各所述光源層的所述第二燈板的數量沿著背離所述第一燈板的方向逐漸增加，提高檢測結果的準確性。

24、另一方面，提供一種光學檢測裝置，包括機架、設于所述機架上的第一拍攝器、安裝于所述機架上的第二拍攝器，以及上述的光源機構；所述支撐座安裝于所述機架，所述第二拍攝器有多個并沿著所述第一拍攝器的周向間隔布設，所述燈架具有第一檢測通道和多個第二檢測通道，所述第一檢測通道和多個所述第二檢測通道均與所述光源通道連通，多個所述第二檢測通道與多個所述第二拍攝器一一對應并沿著所述第一檢測通道的周向間隔布設，相鄰的兩個所述第二拍攝器之間均設有安裝于所述燈架上的擋光板，提高光學檢測裝置中光源組件的高度值調節的精準性，從而保證光學檢測裝置的檢測結果的精準性。

25、本實用新型的有益效果為：

26、本實用新型的光源機構通過滑動座帶動燈架相對支撐座滑動實現光源組件的高度調節，光源機構的燈架包括第一燈座、連接座、若干第二燈座，燈架的結構簡單零部件較少，燈架的剛性和強度高。通過設置多個連接座，利用連接座上的第一安裝面安裝光源層，方便光源層的拆裝。

27、本實用新型的光學檢測裝置通過采用上述的光源機構，提高了光源機構的剛性和強度。

技術特征：

1.一種光源機構，其特征在于，包括：

2.根據權利要求1所述的光源機構，其特征在于，所述第一燈板上安裝有第一漫射板，各所述第二燈板上均安裝有第二漫射板，所述第一漫射板和各所述第二漫射板均位于所述第一燈板和各所述第二燈板共同圍合形成的區域內。

3.根據權利要求1所述的光源機構，其特征在于，所述支撐座和/或所述滑動座上設有沿著所述滑動座的滑動方向間隔布設的若干刻度線。

4.根據權利要求1所述的光源機構，其特征在于，還包括安裝于所述連接座并位于所述光源通道外的接線轉接板；第一燈板、所述第二燈板均與所述接線轉接板電性連接。

5.根據權利要求4所述的光源機構，其特征在于，所述接線轉接板上設有控制線，所述滑動座上設有扎線孔，所述控制線穿過所述扎線孔。

6.根據權利要求1至5任一項所述的光源機構，其特征在于，所述第二燈座包括多個安裝板；多個所述安裝板排列圍成環形，每個所述安裝板均至少安裝有一個所述第二燈板。

7.根據權利要求1至5任一項所述的光源機構，其特征在于，所述第二燈座包括安裝環；所述安裝環位于各所述連接座圍合形成的區域內，各所述連接座均與所述安裝環連接，各所述光源層的多個所述第二燈板沿所述安裝環的周向依次排列設置于所述安裝環上。

8.根據權利要求7所述的光源機構，其特征在于，各所述安裝環上均設有裝配基準部，各所述安裝環安裝于所述連接座時所有所述裝配基準部沿著所述滑動座滑動方向的投影重合。

9.根據權利要求1至5任一項所述的光源機構，其特征在于，各所述連接座均與所述第一燈座可拆式連接，所述第一燈板可拆式安裝于所述第一燈座，所述第二燈板可拆式安裝于所述第二燈座，所述第二燈座可拆式安裝于所述連接座。

10.一種光學檢測裝置，其特征在于，包括機架、設于所述機架上的第一拍攝器、安裝于所述機架上的第二拍攝器，以及如權利要求1至9任一項所述的光源機構；所述支撐座安裝于所述機架，所述第二拍攝器有多個并沿著所述第一拍攝器的周向間隔布設，所述燈架具有第一檢測通道和多個第二檢測通道，所述第一檢測通道和多個所述第二檢測通道均與所述光源通道連通，多個所述第二檢測通道與多個所述第二拍攝器一一對應并沿著所述第一檢測通道的周向間隔布設，相鄰的兩個所述第二拍攝器之間均設有安裝于所述燈架上的擋光板。

技術總結
本技術公開一種光源機構及光學檢測裝置，屬于光學設備的技術領域，光源機構包括支撐座、滑設于支撐座的滑動座、燈架、光源組件；燈架包括第一燈座、連接座、若干第二燈座；多個連接座與第一燈座共同圍合光源通道，光源組件包括安裝于第一燈座的第一燈板、具有多個第二燈板并安裝于第二燈座上的光源層；光源層的多個第二燈板均沿著第一燈板的周向間隔布設于第二燈座上，各光源層和各第二燈座均位于光源通道內；各連接座均具有若干沿著滑動座的滑動方向依次間隔布設的第一安裝面，若干第二燈座沿著滑動座的滑動方向依次間隔布設并分別安裝于若干第一安裝面。本技術的光源機構不僅結構簡單，零部件數量少，方便拆裝，而且剛性和強度高。

技術研發人員：胡乃強
受保護的技術使用者：廣州鐳晨智能裝備科技有限公司
技術研發日：20240325
技術公布日：2025/4/28
