本技術涉及戶外照明裝置，具體而言，涉及一種野營燈。

背景技術：

1、野營燈是戶外常用的照明燈具，目前市面上的野營燈包括殼體、燈罩、端蓋、控制電路板和蓄電池；控制電路板固定在燈罩的下端，控制電路板的下端面上固定有燈珠，蓄電池由上至下插裝在位于控制電路板上方的殼體中，控制電路板與蓄電池電連接；端蓋可拆式地連接在殼體的上端，端蓋的外頂部上設置有掛環；殼體的側壁上設置有用于觸發位于控制電路板上的按鍵以控制燈珠亮滅的按鈕，此外，燈罩的上端通過超聲波焊接或螺釘固定的方式與殼體的下端進行固定；然而在上述現有的野營燈結構中，由于燈罩的上端通過超聲波焊接或螺釘固定的方式與殼體的下端進行固定，從而存在燈罩與殼體固定不方便的缺點。

技術實現思路

1、本實用新型要解決的技術問題是提供一種野營燈，其內部的燈罩能夠以配合卡接的方式裝配在殼體的下端上，從而具有燈罩與殼體裝配方便的優點。

2、本實用新型提供一種野營燈，包括殼體、燈罩、端蓋、控制電路板和蓄電池；控制電路板固定在燈罩的下端，控制電路板的下端面上固定有燈珠，蓄電池由上至下插裝在位于控制電路板上方的殼體中，控制電路板與蓄電池電連接；端蓋可拆式地連接在殼體的上端，端蓋的外頂部上設置有掛環；殼體的側壁上設置有用于觸發位于控制電路板上的按鍵以控制燈珠亮滅的按鈕；燈罩的上端設置有若干個呈周向間隔分布的卡鉤，殼體下端的內周壁上設置有與若干個卡鉤一一對應的卡槽，每個卡鉤均與對應位置上的卡槽配合卡接，燈罩上端的外周壁上嵌裝有橡膠圈，橡膠圈的外周壁與殼體下端的內側壁緊貼。

3、本實用新型通過采用上述結構后，在卡鉤和卡槽的配合作用下，燈罩能夠以配合卡接的方式裝配在殼體的下端上，從而具有燈罩與殼體裝配方便的優點；此外，在橡膠圈的作用下，由于橡膠圈在受到擠壓后能夠產生彈性形變，從而能夠使得燈罩與殼體緊配合在一起，也即能夠提高燈罩與殼體卡裝后的可靠性和牢固度。

4、在一種可能的實施方式中，蓄電池的其中一個電極與控制電路板上的導電觸片相抵靠并接觸導電；端蓋的內頂部上固定有轉接電路板，轉接電路板的下端面中部固定有導電彈簧，導電彈簧與蓄電池的另一個電極相抵靠并電接觸導電，轉接電路板的邊緣處固定有彈性導電針，殼體的上端固定有導電環，彈性導電針與導電環相抵靠并接觸導電，導電環通過連接線與控制電路板電連接；通過采用這種結構后，蓄電池的其中一個電極能夠與控制電路板上的導電觸片相抵靠并接觸導電，蓄電池的另一個電極能夠依序通過導電彈簧、轉接電路板、彈性導電針、導電環和連接線與控制電路板電連接，即控制電路板能夠可靠地與蓄電池的兩個電極電連接在一起。

5、在一種可能的實施方式中，端蓋的下端可旋轉地套設在殼體上端的外部，端蓋下端的內壁上設置有若干個呈周向均勻分布的插槽，殼體上端的外壁上設置有與若干個插槽一一豎向對應的鎖塊，每個插槽均用于供對應位置上的鎖塊豎向插入，每個插槽的一側均設置有鎖槽；當每個鎖塊均豎向插入到對應位置上的插槽中，且在端蓋相對殼體轉動后，每個鎖塊均滑入到對應位置上的鎖槽中以使端蓋與殼體鎖合；通過采用這種結構后，當端蓋相對殼體朝一側轉動以使鎖塊從鎖槽中脫離時，端蓋即可與殼體解鎖，此時，端蓋即可豎向脫離殼體，即鎖塊能夠沿插槽脫離端蓋，當鎖塊插入到插槽中，且在端蓋相對殼體朝另一側轉動后，鎖塊能夠卡入到鎖槽中，此時，端蓋即可與殼體鎖緊；通過采用上述結構，具有端蓋與殼體鎖緊和解鎖方便的優點；此外，在端蓋脫離殼體后，蓄電池即可從殼體中被取出，即能夠方便地實現對蓄電池的更換。

6、在一種可能的實施方式中，控制電路板上設置有若干個定位孔，殼體的下端設置與若干個定位孔一一豎向對應的定位柱，每個定位柱均豎向插入在對應位置上的定位孔中；控制電路板還通過一個螺釘與殼體固定；通過采用這種結構后，在控制電路板與殼體進行裝配時，每個定位柱均能夠插入到對應位置上的定位孔中，即能夠實現對控制電路板與殼體的定位，從而能夠給控制電路板與殼體的裝配帶來方便，且能夠提高控制電路板與殼體裝配后的可靠性；另外，在螺釘的作用下，控制電路板能夠可靠地與殼體固定在一起；此外，在定位柱和定位孔配合插接后，控制電路板只需通過一個螺釘與殼體進行固定，也即能夠給控制電路板與殼體的固定帶來方便。

技術特征：

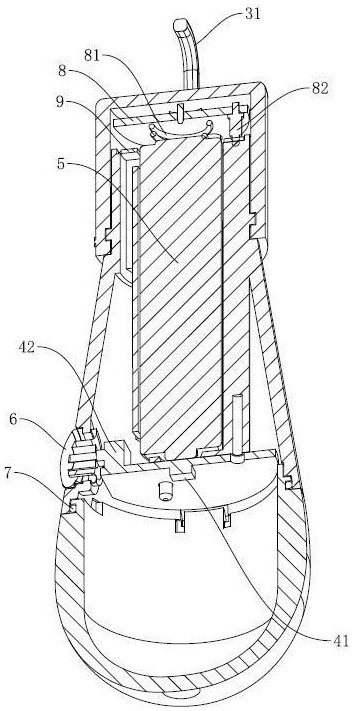

1.一種野營燈，包括殼體（1）、燈罩（2）、端蓋（3）、控制電路板（4）和蓄電池（5）；所述控制電路板（4）固定在所述燈罩（2）的下端，所述控制電路板（4）的下端面上固定有燈珠（41），所述蓄電池（5）由上至下插裝在位于所述控制電路板（4）上方的殼體（1）中，所述控制電路板（4）與所述蓄電池（5）電連接；所述端蓋（3）可拆式地連接在所述殼體（1）的上端，所述端蓋（3）的外頂部上設置有掛環（31）；所述殼體（1）的側壁上設置有用于觸發位于控制電路板（4）上的按鍵（42）以控制燈珠（41）亮滅的按鈕（6）；其特征在于：所述燈罩（2）的上端設置有若干個呈周向間隔分布的卡鉤（21），所述殼體（1）下端的內周壁上設置有與若干個所述卡鉤（21）一一對應的卡槽（11），每個所述卡鉤（21）均與對應位置上的卡槽（11）配合卡接，所述燈罩（2）上端的外周壁上嵌裝有橡膠圈（7），所述橡膠圈（7）的外周壁與所述殼體（1）下端的內側壁緊貼。

2.根據權利要求1所述的野營燈，其特征在于：所述蓄電池（5）的其中一個電極與所述控制電路板（4）上的導電觸片相抵靠并接觸導電；所述端蓋（3）的內頂部上固定有轉接電路板（8），所述轉接電路板（8）的下端面中部固定有導電彈簧（81），所述導電彈簧（81）與所述蓄電池（5）的另一個電極相抵靠并電接觸導電，所述轉接電路板（8）的邊緣處固定有彈性導電針（82），所述殼體（1）的上端固定有導電環（9），所述彈性導電針（82）與所述導電環（9）相抵靠并接觸導電，所述導電環（9）通過連接線與所述控制電路板（4）電連接。

3.根據權利要求1或2所述的野營燈，其特征在于：所述端蓋（3）的下端可旋轉地套設在所述殼體（1）上端的外部，所述端蓋（3）下端的內壁上設置有若干個呈周向均勻分布的插槽（32），所述殼體（1）上端的外壁上設置有與若干個所述插槽（32）一一豎向對應的鎖塊（12），每個所述插槽（32）均用于供對應位置上的鎖塊（12）豎向插入，每個所述插槽（32）的一側均設置有鎖槽（33）；當每個鎖塊（12）均豎向插入到對應位置上的插槽（32）中，且在端蓋（3）相對殼體（1）轉動后，每個所述鎖塊（12）均滑入到對應位置上的鎖槽（33）中以使端蓋（3）與殼體（1）鎖合。

4.根據權利要求1所述的野營燈，其特征在于：所述控制電路板（4）上設置有若干個定位孔（43），所述殼體（1）的下端設置與若干個所述定位孔（43）一一豎向對應的定位柱（13），每個所述定位柱（13）均豎向插入在對應位置上的定位孔（43）中；所述控制電路板（4）還通過一個螺釘與所述殼體（1）固定。

技術總結
本技術提供一種野營燈，包括殼體、燈罩、端蓋、控制電路板和蓄電池；控制電路板固定在燈罩的下端，控制電路板的下端面上固定有燈珠，蓄電池由上至下插裝在位于控制電路板上方的殼體中；端蓋可拆式地連接在殼體的上端，端蓋的外頂部上設置有掛環；殼體的側壁上設置有用于觸發位于控制電路板上的按鍵的按鈕；燈罩的上端設置有若干個呈周向間隔分布的卡鉤，殼體下端的內周壁上設置有與若干個卡鉤一一對應的卡槽，每個卡鉤均與對應位置上的卡槽配合卡接，燈罩上端的外周壁上嵌裝有橡膠圈，橡膠圈的外周壁與殼體下端的內側壁緊貼；本技術內部的燈罩能夠以配合卡接的方式裝配在殼體的下端上，從而具有燈罩與殼體裝配方便的優點。
