本技術主要涉及電池柜，具體為一種ups儲能電池柜。

背景技術：

1、ups中文為“不間斷電源”，是一種含儲能裝置，以整流器、逆變器為主要組成部分，為變電站內監控系統、自動化儀表、遠方通信系統等設備提供恒壓恒頻的不間斷電源，而ups儲能電池柜則是用于存放ups儲能電池的容器。

2、現有的ups儲能電池柜內部的空間都是固定的，在對ups儲能電池進行存放時，需要定制相匹配的電池柜進行存放，無法根據ups儲能電池的大小進行調節存放，使電池柜的內部空間利用率不高。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種ups儲能電池柜。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種ups儲能電池柜，包括上柜體和下柜體，所述下柜體上端外側分別開設有兩個開口槽，所述上柜體的兩側下端分別固定連接有兩塊連接板，兩塊所述連接板分別滑動安裝在兩個開口槽內，所述上柜體與下柜體之間設有調節機構，所述調節機構包括固定連接在下柜體一側的長齒桿，所述上柜體的一側轉動安裝有圓軸，所述圓軸貫穿上柜體的外表面并固定連接有圓齒輪，所述圓齒輪與長齒桿相嚙合。

4、作為上述技術方案的進一步描述，所述圓軸內滑動安裝有滑桿，所述圓軸的內壁上均勻開設有兩個第二滑槽，所述圓軸的一側固定安裝有兩個第二滑塊，兩個所述第二滑塊分別滑動安裝在兩個第二滑槽內。

5、作為上述技術方案的進一步描述，所述滑桿的另一側固定安裝有兩根卡桿，所述上柜體在滑桿的外表面開設有圓齒槽，兩根所述卡桿分別滑動安裝在圓齒槽內。

6、作為上述技術方案的進一步描述，所述上柜體與下柜體的兩側內壁上分別開設有兩道長形槽，兩道所述長形槽內分別開設有若干卡槽，兩道所述長形槽上均勻滑動安裝有若干支撐板，若干所述支撐板分別設有若干固定組件。

7、作為上述技術方案的進一步描述，所述固定組件包括楔形移動板和兩塊楔形卡板，所述支撐板的下表面兩端和中間位置分別開設有兩個橫向楔形槽和豎向楔形槽，兩塊所述楔形卡板分別滑動安裝在兩個橫向楔形槽內并且兩端分別滑動安裝在兩道長形槽內的卡槽內，所述楔形移動板滑動安裝在豎向楔形槽內。

8、作為上述技術方案的進一步描述，所述楔形移動板的一側與豎向楔形槽內壁一側固定安裝有復位彈簧，所述楔形移動板和兩塊楔形卡板之間分別鉸接有兩根傳動桿，所述楔形移動板遠離復位彈簧的一側下端固定安裝有推塊。

9、作為上述技術方案的進一步描述，所述上柜體與下柜體的一側設有上柜門和下柜門，所述上柜門和下柜門的一側分別與上柜體與下柜體的一端相鉸接，所述上柜門的下端外側開設有第一滑槽，所述下柜門的上端滑動安裝在第一滑槽內。

10、作為上述技術方案的進一步描述，所述第一滑槽的一側開設有長形孔，所述下柜門的上端一側固定安裝有第一滑塊，所述第一滑塊滑動安裝在長形孔內。

11、作為上述技術方案的進一步描述，所述上柜門和下柜門上分別固定安裝有兩塊玻璃板，所述下柜門的下端開設有若干散熱孔。

12、與現有技術相比，本實用新型的有益效果為：

13、1.本實用新型中，通過調節機構，能夠調節電池柜內部的空間大小，使電池柜適應不同大小的ups儲能電池，提高電池柜內部空間的利用率。

14、2.本實用新型中，通過固定組件，調節支撐板在電池柜內上下移動，從而調節相鄰支撐板之間的距離，使支撐板上能夠存放不同高度大小的ups儲能電池，使電池柜內部適應不同大小的ups儲能電池進行存放。

技術特征：

1.一種ups儲能電池柜，包括上柜體(11)和下柜體(10)，其特征在于，所述下柜體(10)上端外側分別開設有兩個開口槽(103)，所述上柜體(11)的兩側下端分別固定連接有兩塊連接板(111)，兩塊所述連接板(111)分別滑動安裝在兩個開口槽(103)內，所述上柜體(11)與下柜體(10)之間設有調節機構，所述調節機構包括固定連接在下柜體(10)一側的長齒桿(101)，所述上柜體(11)的一側轉動安裝有圓軸(31)，所述圓軸(31)貫穿上柜體(11)的外表面并固定連接有圓齒輪(30)，所述圓齒輪(30)與長齒桿(101)相嚙合。

2.根據權利要求1所述的一種ups儲能電池柜，其特征在于，所述圓軸(31)內滑動安裝有滑桿(32)，所述圓軸(31)的內壁上均勻開設有兩個第二滑槽(311)，所述圓軸(31)的一側固定安裝有兩個第二滑塊(321)，兩個所述第二滑塊(321)分別滑動安裝在兩個第二滑槽(311)內。

3.根據權利要求2所述的一種ups儲能電池柜，其特征在于，所述滑桿(32)的另一側固定安裝有兩根卡桿(322)，所述上柜體(11)在滑桿(32)的外表面開設有圓齒槽(112)，兩根所述卡桿(322)分別滑動安裝在圓齒槽(112)內。

4.根據權利要求1所述的一種ups儲能電池柜，其特征在于，所述上柜體(11)與下柜體(10)的兩側內壁上分別開設有兩道長形槽(15)，兩道所述長形槽(15)內分別開設有若干卡槽(16)，兩道所述長形槽(15)上均勻滑動安裝有若干支撐板(20)，若干所述支撐板(20)分別設有若干固定組件。

5.根據權利要求4所述的一種ups儲能電池柜，其特征在于，所述固定組件包括楔形移動板(21)和兩塊楔形卡板(25)，所述支撐板(20)的下表面兩端和中間位置分別開設有兩個橫向楔形槽(201)和豎向楔形槽(202)，兩塊所述楔形卡板(25)分別滑動安裝在兩個橫向楔形槽(201)內并且兩端分別滑動安裝在兩道長形槽(15)內的卡槽(16)內，所述楔形移動板(21)滑動安裝在豎向楔形槽(202)內。

6.根據權利要求5所述的一種ups儲能電池柜，其特征在于，所述楔形移動板(21)的一側與豎向楔形槽(202)內壁一側固定安裝有復位彈簧(23)，所述楔形移動板(21)和兩塊楔形卡板(25)之間分別鉸接有兩根傳動桿(24)，所述楔形移動板(21)遠離復位彈簧(23)的一側下端固定安裝有推塊(22)。

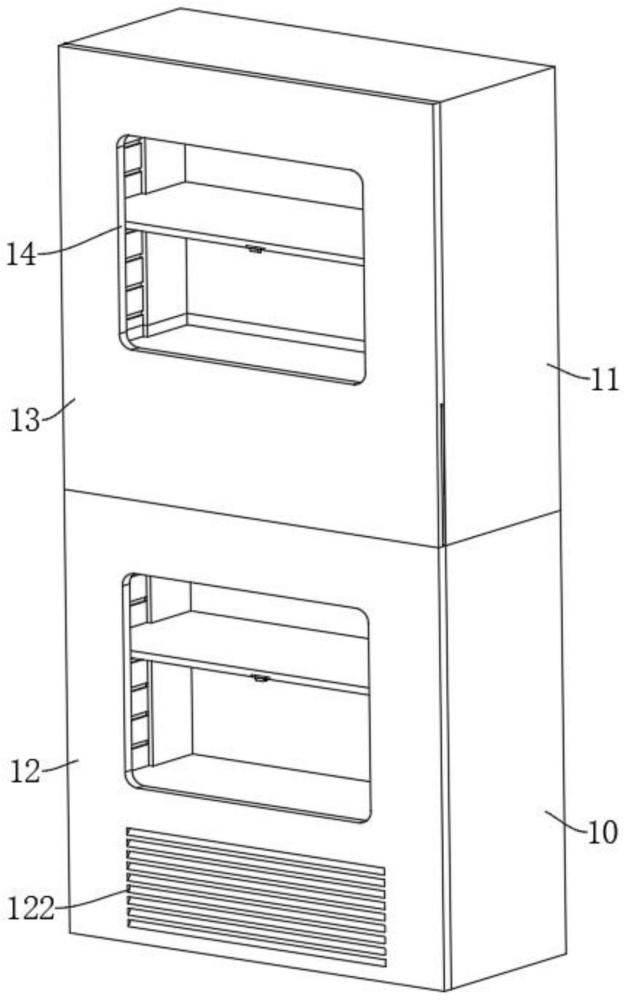

7.根據權利要求1所述的一種ups儲能電池柜，其特征在于，所述上柜體(11)與下柜體(10)的一側設有上柜門(13)和下柜門(12)，所述上柜門(13)和下柜門(12)的一側分別與上柜體(11)與下柜體(10)的一端相鉸接，所述上柜門(13)的下端外側開設有第一滑槽(131)，所述下柜門(12)的上端滑動安裝在第一滑槽(131)內。

8.根據權利要求7所述的一種ups儲能電池柜，其特征在于，所述第一滑槽(131)的一側開設有長形孔(132)，所述下柜門(12)的上端一側固定安裝有第一滑塊(121)，所述第一滑塊(121)滑動安裝在長形孔(132)內。

9.根據權利要求7所述的一種ups儲能電池柜，其特征在于，所述上柜門(13)和下柜門(12)上分別固定安裝有兩塊玻璃板(14)，所述下柜門(12)的下端開設有若干散熱孔(122)。

技術總結
本技術公開了一種UPS儲能電池柜，包括上柜體和下柜體，所述下柜體上端外側分別開設有兩個開口槽，所述上柜體的兩側下端分別固定連接有兩塊連接板，兩塊所述連接板分別滑動安裝在兩個開口槽內，所述上柜體與下柜體之間設有調節機構，所述調節機構包括固定連接在下柜體一側的長齒桿，所述上柜體的一側轉動安裝有圓軸，所述圓軸貫穿上柜體的外表面并固定連接有圓齒輪，所述圓齒輪與長齒桿相嚙合。本技術中，通過調節機構，能夠調節電池柜內部的空間大小，使電池柜適應不同大小的UPS儲能電池。

技術研發人員：王佐華
受保護的技術使用者：浙江易事特智能科技有限公司
技術研發日：20240422
技術公布日：2025/4/28
