本技術涉及橋梁網屏領域，尤其涉及一種橋梁點光源網屏。

背景技術：

1、橋梁網屏是一種創新的橋梁景觀燈效展示技術，它通過在橋梁上安裝點狀光源形成網屏，不僅提升了橋梁夜間的視覺效果，還增強了城市的夜間形象和文化表達，每座橋梁都能形成個性化的夜間藝術照明景觀，運用燈光藝術的設計要素，如色彩構圖、空間、層次、虛實等，打造出賞心悅目的城市夜景。

2、當網屏安裝在橋梁上時，需要考慮高熱、高濕、戶外強紫外暴曬、風力大等環境要素影響，所以對網屏安裝框架的穩定性以及維護性提出了極高的要求。而現有的橋梁網屏的光源往往是一體式燈帶，所以當出現燈體損耗時，維護操作比較復雜。

技術實現思路

1、本實用新型的目的在于，針對現在的橋梁網屏所存在的不足，提出了一種橋梁點光源網屏。

2、為了克服現有技術的不足，本實用新型采用如下技術方案：

3、一種橋梁點光源網屏，包括：點光源組件、頂安裝架、底安裝座和中固定組件，點光源組件的兩端分別與頂安裝架與底安裝座連接，所述頂安裝架安裝在斜拉索上，所述底安裝座安裝在橋面上；

4、所述點光源組件包括安裝鋼絲繩組、鎖定板、燈座、燈體、殼體，所述安裝鋼絲繩組的兩端分別與頂安裝架和底安裝架連接，所述燈體安裝在殼體上，所述鎖定板通過螺栓與燈座連接，所述殼體與燈座連接；

5、所述殼體設置有卡扣部，所述殼體內設置有與所述卡扣部匹配的卡接槽，所述殼體與燈座卡扣連接。

6、進一步的，所述安裝鋼絲繩組包括第一安裝繩、第二安裝繩，所述燈座設置有第一線槽和第二線槽，所述第一安裝繩、第二安裝繩分別延伸設置在所述第一線槽和第二線槽上；

7、進一步的，所述中固定組件包括連接鋼絲繩、連接件，所述連接鋼絲繩以水平方向延伸設置，且通過綁帶與安裝鋼絲繩組進行綁定連接，所述連接件將各個連接鋼絲繩拼接；

8、進一步的，所述底安裝座包括底座、角鋼和第一連接組件，所述角鋼與所述底座固定連接，所述第一連接組件分別將角鋼與點光源組件連接。

9、本實用新型所取得的有益效果是：

10、本橋梁網屏的光源通過設置可拆卸式燈體結構，從而便于對燈體進行安裝與維護，同時本點光源網屏安裝框架也提供一種穩定性高的網屏安裝框架，鋼絲繩結構以及其他鋼框架及連接組件可應對風力大、戶外溫度高、紫外線強、橋梁濕度大等各種惡劣環境。

技術特征：

1.一種橋梁點光源網屏，其特征在于，包括：點光源組件(1)、頂安裝架(2)、底安裝座(3)和中固定組件(4)，點光源組件(1)的兩端分別與頂安裝架(2)與底安裝座(3)連接，所述中固定組件(4)與點光源組件(1)連接；

2.如權利要求1所述的一種橋梁點光源網屏，其特征在于，所述中固定組件(4)包括連接鋼絲繩(41)、連接件(42)，所述連接鋼絲繩(41)以水平方向延伸設置，且通過綁帶與安裝鋼絲繩組(11)進行綁定連接，所述連接件(42)將各個連接鋼絲繩(41)拼接。

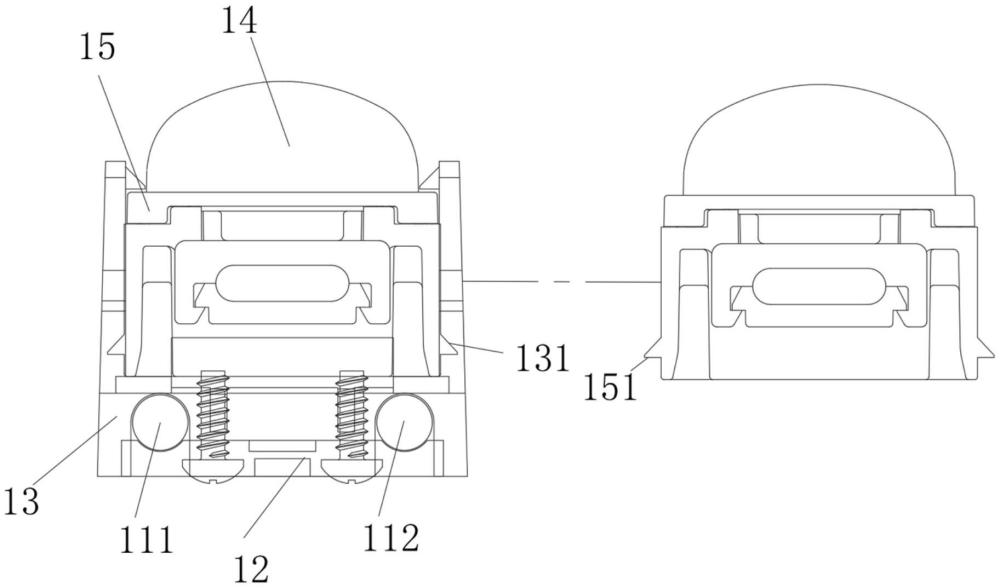

3.如權利要求2所述的一種橋梁點光源網屏，其特征在于，所述殼體(15)設置有卡扣部(151)，所述殼體(15)內設置有與所述卡扣部(151)匹配的卡接槽(131)。

4.如權利要求3所述的一種橋梁點光源網屏，其特征在于，所述底安裝座(3)包括底座(31)、角鋼(32)和第一連接組件(33)，所述角鋼(32)與所述底座(31)固定連接，所述第一連接組件(33)分別將角鋼(32)與點光源組件(1)連接。

技術總結
本技術提供了一種橋梁點光源網屏，其中包括：點光源組件、頂安裝架、底安裝座和中固定組件，本橋梁網屏通過設置可拆卸式燈體結構，從而便于對燈體進行安裝與維護，同時本網屏安裝框架也提供一種穩定性高的網屏安裝框架，鋼絲繩結構以及其他鋼框架及連接組件可應對風力大、戶外溫度高、紫外線強、橋梁濕度大等各種惡劣環境。

技術研發人員：邢瑞林,王書方,王彩環,李龍威
受保護的技術使用者：廣州市海林電子科技發展有限公司
技術研發日：20240719
技術公布日：2025/4/28
