本發明涉及led感應式植物燈，具體為一種角度可調的led感應式植物燈結構。

背景技術：

1、led感應式植物燈通常安裝在室內植物需要補光的區域，特別是家庭園藝、植物工廠或溫室等場所。這些燈具的安裝位置會考慮到植物的光照需求、感應器的靈敏度以及人的活動情況。具體來說，在家庭室內，led感應式植物燈可能會安裝在走廊、電梯附近或植物擺放較為集中的區域，這樣既可以滿足植物對光照的需求，又能在人經過時自動亮起，提供便利的同時節約能源。

2、目前大多的led感應式植物燈在安裝之后，無法調節照明的區域，對植物進行照明時，常常需要將相應的植物盆栽移動至燈光下方，使用不便，因此需要提出一種角度可調的led感應式植物燈結構來解決上述問題。

技術實現思路

1、本發明的目的在于提供一種角度可調的led感應式植物燈結構，具有通過多個連桿相配合，來調節感應燈的位置和角度，根據綠植盆栽的位置來調節照明位置的特點。

2、為實現上述目的，本發明提供如下技術方案：一種角度可調的led感應式植物燈結構，包括安裝殼和感應燈，所述安裝殼內部的右側固定連接有第一轉桿，所述第一轉桿的外壁轉動連接有第一連桿，所述第一連桿的左端固定連接有第二轉桿，所述第二轉桿的外壁轉動連接有第二連桿，所述第二連桿的左端固定連接有第三轉桿，所述第三轉桿的外壁轉動連接有第三連桿，所述第三連桿的左端固定連接有第四轉桿，所述第四轉桿的外壁轉動連接有第四連桿，所述第四連桿的另一端開設有安裝槽，所述安裝槽的內部轉動連接有支撐軸，所述支撐軸的外壁轉動連接有安裝塊，所述感應燈安裝于安裝塊的前端面，所述第一轉桿、第二轉桿、第三連桿、第四轉桿以及支撐軸的外壁均設置有摩擦墊。

3、為了將感應燈固定在安裝殼的內部，作為本發明的一種角度可調的led感應式植物燈結構優選的，所述安裝殼的下端面開設有兩個對稱分布的凹槽，兩個所述凹槽的內部均安裝有第一電磁鐵，所述感應燈的左右兩端均固定連接有固定板，兩個所述固定板的上端面均安裝有分別與兩個第一電磁鐵相互吸合的第二電磁鐵。

4、為了方便將與之連接的第一連桿、第二連桿、第三連桿、第四連桿進行限位，作為本發明的一種角度可調的led感應式植物燈結構優選的，所述第一轉桿、第二轉桿、第三連桿、第四轉桿以及支撐軸均呈“工”形設置。

5、為了控制第一電磁鐵和第二電磁鐵的通電狀態，作為本發明的一種角度可調的led感應式植物燈結構優選的，所述安裝殼的下端面安裝有控制器，所述控制器與第一電磁鐵和第二電磁鐵電性連接。

6、為了方便將安裝殼安裝在適當的位置，作為本發明的一種角度可調的led感應式植物燈結構優選的，所述安裝殼的左右兩端均固定連接有矩形板，兩個所述矩形板的外壁均貫穿開設有通孔。

7、為了方便拉動感應燈移動，作為本發明的一種角度可調的led感應式植物燈結構優選的，所述感應燈的外壁固定連接有拉桿。

8、與現有技術相比，本發明的有益效果如下：

9、本發明，將感應燈從安裝殼的內部拉出，在此過程中可以陸續拉動第一連桿、第二連桿、第三連桿、第四連桿展開，同時通過任意折疊第一連桿、第二連桿、第三連桿、第四連桿首尾連接的部位，可以將感應燈轉動至相應盆栽綠植的上方，調節好位置之后，通過轉動安裝塊可以調節感應燈的角度，摩擦墊的摩擦力度足夠支撐感應燈在不受外力作用下不會隨意轉動，達到通過多個連桿相配合，來調節感應燈的位置和角度，根據綠植盆栽的位置來調節照明位置的目的。

技術特征：

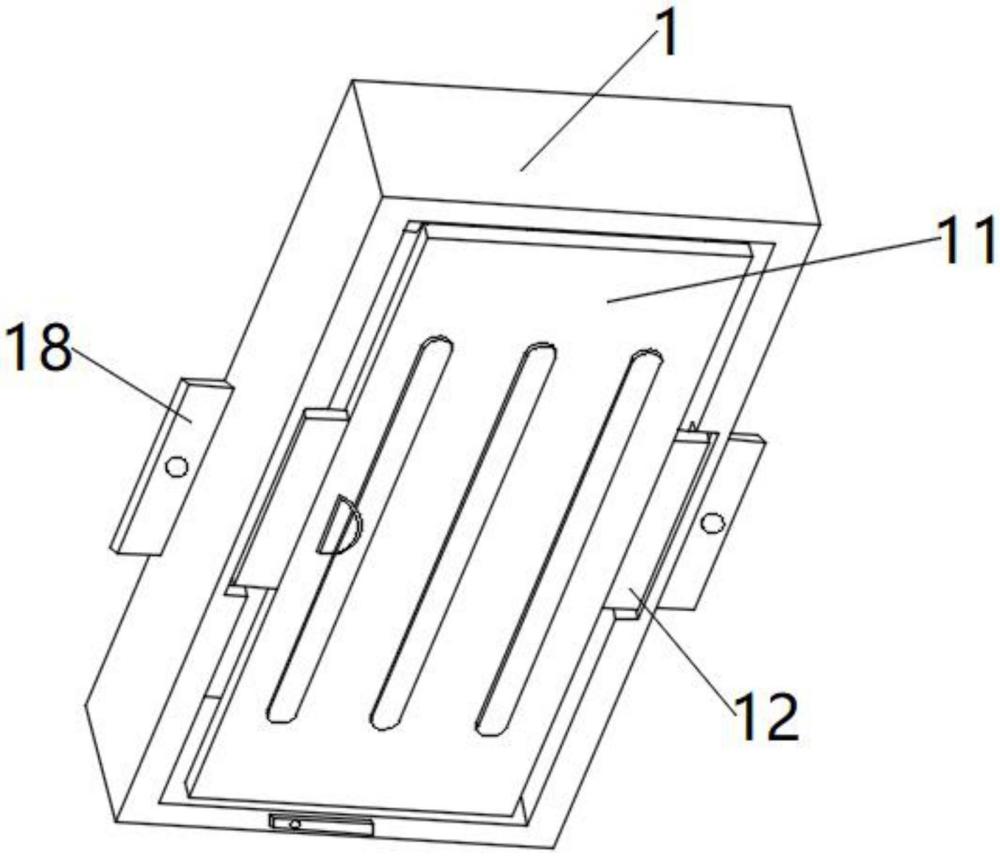

1.一種角度可調的led感應式植物燈結構，包括安裝殼(1)和感應燈(11)，其特征在于：所述安裝殼(1)內部的右側固定連接有第一轉桿(2)，所述第一轉桿(2)的外壁轉動連接有第一連桿(3)，所述第一連桿(3)的左端固定連接有第二轉桿(4)，所述第二轉桿(4)的外壁轉動連接有第二連桿(14)，所述第二連桿(14)的左端固定連接有第三轉桿(15)，所述第三轉桿(15)的外壁轉動連接有第三連桿(5)，所述第三連桿(5)的左端固定連接有第四轉桿(16)，所述第四轉桿(16)的外壁轉動連接有第四連桿(6)，所述第四連桿(6)的另一端開設有安裝槽(7)，所述安裝槽(7)的內部轉動連接有支撐軸(17)，所述支撐軸(17)的外壁轉動連接有安裝塊(8)，所述感應燈(11)安裝于安裝塊(8)的前端面，所述第一轉桿(2)、第二轉桿(4)、第三連桿(5)、第四轉桿(16)以及支撐軸(17)的外壁均設置有摩擦墊(19)。

2.根據權利要求1所述的一種角度可調的led感應式植物燈結構，其特征在于：所述安裝殼(1)的下端面開設有兩個對稱分布的凹槽(9)，兩個所述凹槽(9)的內部均安裝有第一電磁鐵(10)，所述感應燈(11)的左右兩端均固定連接有固定板(12)，兩個所述固定板(12)的上端面均安裝有分別與兩個第一電磁鐵(10)相互吸合的第二電磁鐵(13)。

3.根據權利要求1所述的一種角度可調的led感應式植物燈結構，其特征在于：所述第一轉桿(2)、第二轉桿(4)、第三連桿(5)、第四轉桿(16)以及支撐軸(17)均呈“工”形設置。

4.根據權利要求1所述的一種角度可調的led感應式植物燈結構，其特征在于：所述安裝殼(1)的下端面安裝有控制器，所述控制器與第一電磁鐵(10)和第二電磁鐵(13)電性連接。

5.根據權利要求1所述的一種角度可調的led感應式植物燈結構，其特征在于：所述安裝殼(1)的左右兩端均固定連接有矩形板(18)，兩個所述矩形板(18)的外壁均貫穿開設有通孔。

6.根據權利要求1所述的一種角度可調的led感應式植物燈結構，其特征在于：所述感應燈(11)的外壁固定連接有拉桿。

技術總結
本發明涉及LED感應式植物燈技術領域，具體公開了一種角度可調的LED感應式植物燈結構，包括安裝殼和感應燈，所述安裝殼內部的右側固定連接有第一轉桿，所述第一轉桿的外壁轉動連接有第一連桿，所述第一連桿的左端固定連接有第二轉桿，所述第二轉桿的外壁轉動連接有第二連桿，所述第二連桿的左端固定連接有第三轉桿，所述第三轉桿的外壁轉動連接有第三連桿，所述第三連桿的左端固定連接有第四轉桿，所述第四轉桿的外壁轉動連接有第四連桿，所述第四連桿的另一端開設有凹槽，所述凹槽的內部轉動連接有支撐軸，所述支撐軸的外壁轉動連接有安裝塊，達到通過多個連桿相配合，來調節感應燈的位置和角度，根據綠植盆栽的位置來調節照明位置的目的。

技術研發人員：石紅麗,王森,許銳
受保護的技術使用者：中山市木林森電子有限公司
技術研發日：
技術公布日：2025/4/28
