本技術涉及光學設備，具體涉及一種具有流動效果的光學裝置。

背景技術：

1、現代生活中，為適應室內、戶外、景觀、游樂場所或展會等不同環境場合，人們通常會使用各式各樣的燈具或光學裝置來裝飾、投影，以營造出適當的場景氛圍，打造可以使人更快投入當前環境氛圍中的燈光效果。例如，具有水波紋投影效果的燈光可以應用于室內裝潢展示、建筑外墻照射、水族館投影以及園林景觀投影燈。

2、目前，市面上各式各樣的投影燈層出不窮，其中，現有的具有流動效果的投影燈大多為led光源、聚光透鏡、水波片和鏡頭的配合使用結構，其中，鏡頭固定不動而水波片轉動，形成動態圖案投影到墻面，但水波片在led光源前的轉動，會導致投影在墻面上的水紋流動方向形成邊際陰影，影響照明效果；而現有具有流動投影效果的燈具大多結構復雜，且投影出的燈光效果流動性單一，具有觀賞效果不佳的問題。因此，需要對此進行改進。

技術實現思路

1、針對現有技術的不足，本實用新型提出一種具有流動效果的光學裝置，使得在兩次光路扭曲和/或變形以及相對運動的疊加配合下，可以使得光路被徹底打散，投影出的光影具有流動效果。

2、本實用新型的技術方案是這樣實現的：

3、一種具有流動效果的光學裝置，包括，

4、燈珠；

5、第一罩體，具有第一內部空間，所述燈珠位于所述第一內部空間中；

6、第二罩體，位于所述第一罩體外部；

7、所述第一罩體與所述第二罩體表面均具有紋路；

8、驅動機構，所述第一罩體與所述第二罩體在所述驅動機構的驅動下發生相對運動；

9、架體，所述燈珠和所述驅動機構均固定于所述架體上。

10、優選的，所述第一罩體為筒狀、柱狀、橄欖狀、鼓狀、錐體、梯臺狀、球體中的任一種。

11、優選的，所述相對運動為軸向相對運動。

12、優選的，所述驅動機構與所述第一罩體連接，用于驅動所述第一罩體以其軸向所在的水平線為旋轉軸做旋轉運動。

13、優選的，所述驅動機構與所述第二罩體連接，用于驅動所述第二罩體以其中心線所在的豎直線為旋轉軸做旋轉運動。

14、優選的，所述驅動機構包括第一驅動結構和第二驅動結構，所述第一驅動結構與所述第一罩體連接，用于驅動所述第一罩體以其軸向所在的水平線為旋轉軸做旋轉運動；所述第二驅動結構與所述第二罩體連接，用于驅動所述第二罩體以其中心線所在的豎直線為旋轉軸做旋轉運動。

15、優選的，所述第二罩體為弧面罩體。

16、優選的，還包括干涉片，所述干涉片位于所述第一罩體與所述第二罩體之間，或者設于所述燈珠與所述第一罩體之間。

17、優選的，所述第二罩體為片狀罩體，所述第二罩體的上側或下側設有聚光透鏡。

18、與現有技術相比，本實用新型具有以下優點：

19、本實用新型使用時，通過架體固定燈珠和驅動機構的位置，使得，燈珠發出的光從第一罩體的第一內部空間、經由第二罩體投射出外界，在驅動機構驅動第一罩體和第二罩體發生相對運動的過程中，由于第一罩體與第二罩體的表面均有紋路，因此，燈珠發出的光經由第一罩體和第二罩體的過程中均會發生扭曲和/或變形，且隨著兩個燈罩之間的相對運動，光路也會一直發生移動變化，使得經過第一罩體后光路發生的扭曲和/或變形，在經過第二罩體時會再次發生扭曲和/或變形，兩次光路變化和其在相對運動的疊加配合下，可以使得光路被徹底打散，且投影出的光影是具有流動效果的，光影似水波流動，光效柔和且逼真。

技術特征：

1.一種具有流動效果的光學裝置，其特征在于，包括，

2.根據權利要求1所述的一種具有流動效果的光學裝置，其特征在于，所述第一罩體(2)為筒狀、柱狀、橄欖狀、鼓狀、錐體、梯臺狀、球體中的任一種。

3.根據權利要求1所述的一種具有流動效果的光學裝置，其特征在于，所述相對運動為軸向相對運動。

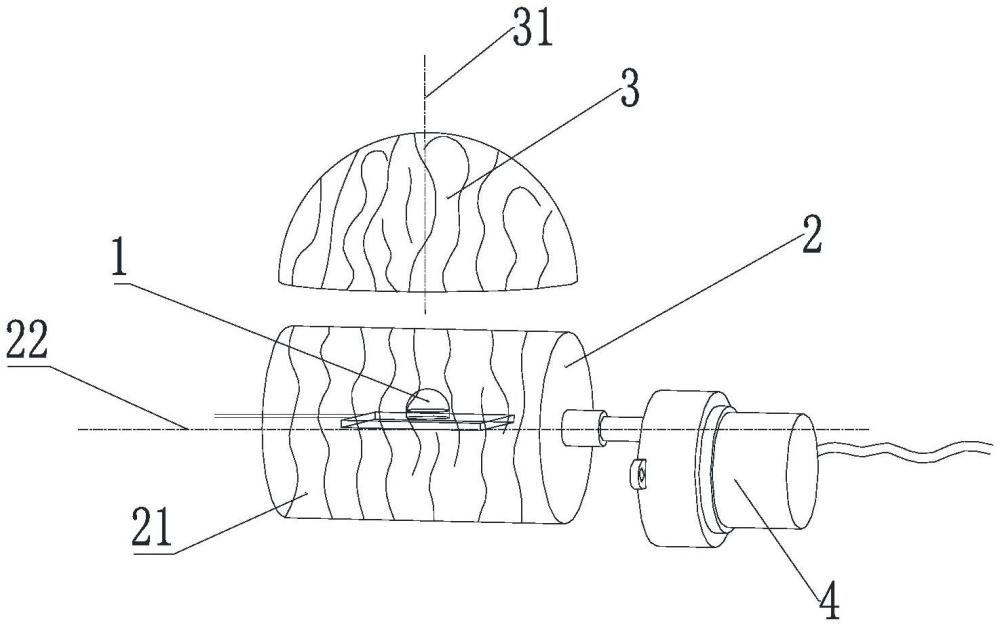

4.根據權利要求1所述的一種具有流動效果的光學裝置，其特征在于，所述驅動機構(4)與所述第一罩體(2)連接，用于驅動所述第一罩體(2)以其軸向所在的水平線(22)為旋轉軸做旋轉運動。

5.根據權利要求1所述的一種具有流動效果的光學裝置，其特征在于，所述驅動機構(4)與所述第二罩體(3)連接，用于驅動所述第二罩體(3)以其中心線所在的豎直線(31)為旋轉軸做旋轉運動。

6.根據權利要求1所述的一種具有流動效果的光學裝置，其特征在于，所述驅動機構(4)包括第一驅動結構(41)和第二驅動結構(42)，所述第一驅動結構(41)與所述第一罩體(2)連接，用于驅動所述第一罩體(2)以其軸向所在的水平線(22)為旋轉軸做旋轉運動；所述第二驅動結構(42)與所述第二罩體(3)連接，用于驅動所述第二罩體(3)以其中心線所在的豎直線(31)為旋轉軸做旋轉運動。

7.根據權利要求1所述的一種具有流動效果的光學裝置，其特征在于，所述第二罩體(3)為弧面罩體。

8.根據權利要求1或7所述的一種具有流動效果的光學裝置，其特征在于，還包括干涉片(5)，所述干涉片(5)位于所述第一罩體(2)與所述第二罩體(3)之間，或者設于所述燈珠(1)與所述第一罩體(2)之間。

9.根據權利要求1或7所述的一種具有流動效果的光學裝置，其特征在于，所述第二罩體(3)為片狀罩體，所述第二罩體(3)的上側或下側設有聚光透鏡(6)。

技術總結
本技術提出了一種具有流動效果的光學裝置，包括，燈珠；第一罩體，具有第一內部空間，燈珠位于第一內部空間中；第二罩體，位于第一罩體外部；第一罩體與第二罩體表面均具有紋路；驅動機構，第一罩體與第二罩體在驅動機構的驅動下發生相對運動；架體，燈珠和驅動機構均固定于架體上。本技術中，隨著兩個燈罩之間的相對運動，光路也會一直發生移動變化，使得經過第一罩體后光路發生的扭曲和/或變形，在經過第二罩體時會再次發生扭曲和/或變形，兩次光路變化和其在相對運動的疊加配合下，可以使得光路被徹底打散，且投影出的光影是具有流動效果的，光影似水波流動，光效柔和且逼真。

技術研發人員：李學全
受保護的技術使用者：朗唯思科技（深圳）有限公司
技術研發日：20240718
技術公布日：2025/4/28
