本技術涉及燈具，尤其涉及一種可以調節發光顏色的燈杯。

背景技術：

1、燈杯的取名源于整個燈體像漏斗形狀的杯子，燈體連著燈頭、護著燈芯，起聚光作用，燈杯是光源的一種，外型圓錐體杯狀，大直徑3-5cm，燈杯采用超高亮度光源，適用于酒店、酒吧、西餐廳、咖啡廳、居家室內裝飾、精品展示櫥窗等室內情調裝飾，以及工藝品、珠寶首飾、古董、藝術照片圖案，產品陳列等局部特寫照明，可以直接替代原有的普通射燈，且其亮度更高。但是目前市面上的燈杯所發出的光基本都是非常單調的白色，單調的色彩難以滿足消費者的需求。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種可以調節發光顏色的燈杯。

2、技術方案是：一種可以調節發光顏色的燈杯，包括有燈杯，燈杯內設置有燈泡，燈杯底部固接有與燈泡一一對應的防護板，燈杯內固接有轉動蓋，轉動蓋外側固接有軸向等間距分布的扇形板，扇形板上固接有與燈泡相配合的濾光片組。

3、作為更進一步的優選方案，燈杯為燈傘狀結構，燈泡為節能的led燈，防護板為透明塑料蓋。

4、作為更進一步的優選方案，燈杯內部開設有用于扇形板旋轉運動的旋轉槽。

5、作為更進一步的優選方案，濾光片組的濾光片為不同顏色組成。

6、作為更進一步的優選方案，還包括有導向蓋，導向蓋固接于轉動蓋內部，導向蓋內開設有若干導向槽，燈杯內設置有與導向蓋配合的按壓組件。

7、作為更進一步的優選方案，若干導向槽為周向并列相通設置。

8、作為更進一步的優選方案，按壓組件包括有安裝板，安裝板固接于燈杯內，安裝板上滑動連接有按鈕，按鈕上端延申至導向蓋內，按鈕與安裝板之間固接有彈簧，按鈕上固接有與導向槽配合的導向桿。

9、本實用新型具有以下優點：通過若干導向槽為周向并列相通設置，人們在每按一次按鈕時，導向桿就可以通過與相鄰的導向槽配合，從而利用濾光片組改變燈泡的發光顏色，操作簡單，且通過導向桿與導向槽配合使扇形板和濾光片組每次轉動的行程一致，這樣的話可以避免調節的發光顏色缺失的情況。

技術特征：

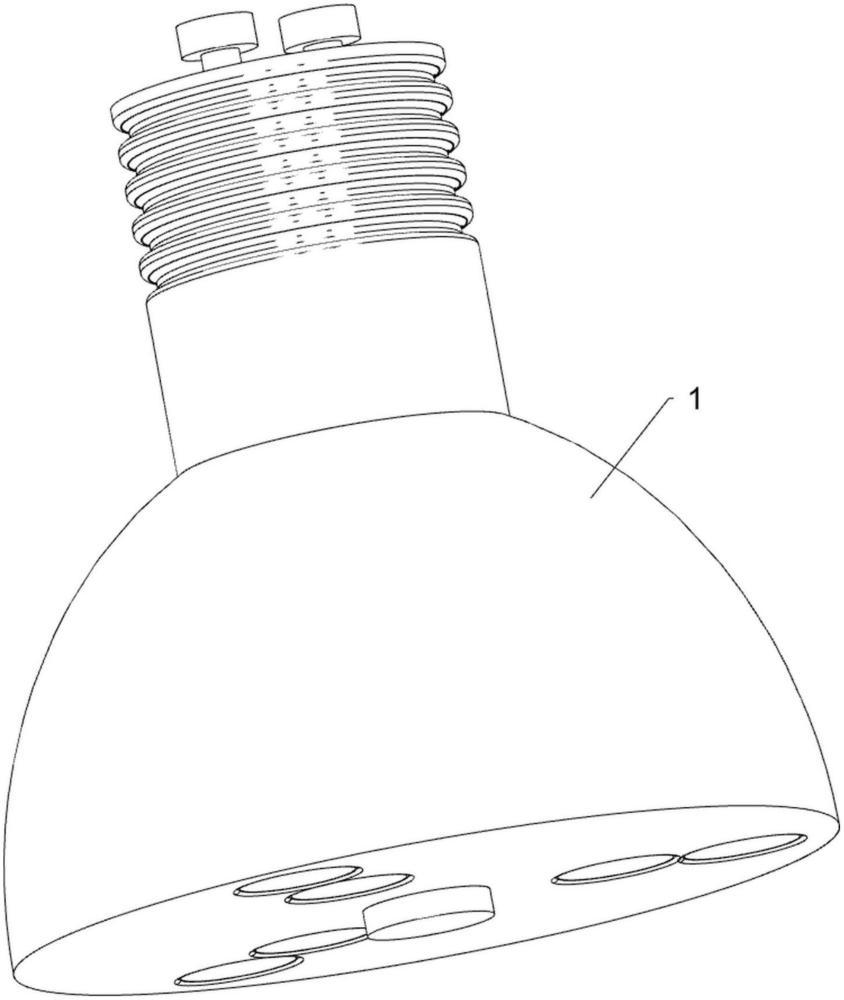

1.一種可以調節發光顏色的燈杯，其特征在于，包括有燈杯(1)，燈杯(1)內設置有燈泡(12)，燈杯(1)底部固接有與燈泡(12)一一對應的防護板(13)，燈杯(1)內固接有轉動蓋(2)，轉動蓋(2)外側固接有軸向等間距分布的扇形板(21)，扇形板(21)上固接有與燈泡(12)相配合的濾光片組(22)。

2.根據權利要求1所述的一種可以調節發光顏色的燈杯，其特征在于，燈杯(1)為燈傘狀結構，燈泡(12)為節能的led燈，防護板(13)為透明塑料蓋。

3.根據權利要求2所述的一種可以調節發光顏色的燈杯，其特征在于，燈杯(1)內部開設有用于扇形板(21)旋轉運動的旋轉槽(23)。

4.根據權利要求3所述的一種可以調節發光顏色的燈杯，其特征在于，每個濾光片組(22)的濾光片為不同顏色組成。

5.根據權利要求4所述的一種可以調節發光顏色的燈杯，其特征在于，還包括有導向蓋(32)，導向蓋(32)固接于轉動蓋(2)內部，導向蓋(32)內開設有若干導向槽(34)，燈杯(1)內設置有與導向蓋(32)配合的按壓組件。

6.根據權利要求5所述的一種可以調節發光顏色的燈杯，其特征在于，若干導向槽(34)為周向并列相通設置。

7.根據權利要求6所述的一種可以調節發光顏色的燈杯，其特征在于，按壓組件包括有安裝板(11)，安裝板(11)固接于燈杯(1)內，安裝板(11)上滑動連接有按鈕(3)，按鈕(3)上端延申至導向蓋(32)內，按鈕(3)與安裝板(11)之間固接有彈簧(31)，按鈕(3)上固接有與導向槽(34)配合的導向桿(33)。

技術總結
本技術涉及燈具技術領域，尤其涉及一種可以調節發光顏色的燈杯。一種可以調節發光顏色的燈杯，包括有燈杯，燈杯內設置有燈泡，燈杯底部固接有與燈泡一一對應的防護板，燈杯內固接有轉動蓋，轉動蓋外側固接有軸向等間距分布的扇形板，扇形板上固接有與燈泡相配合的濾光片組。通過若干導向槽為周向并列相通設置，人們在每按一次按鈕時，導向桿就可以通過與相鄰的導向槽配合，從而利用濾光片組改變燈泡的發光顏色，操作簡單，且通過導向桿與導向槽配合使扇形板和濾光片組每次轉動的行程一致，這樣的話可以避免調節的發光顏色缺失的情況。

技術研發人員：茅天成,茅建龍
受保護的技術使用者：江西盛典光電科技有限公司
技術研發日：20240719
技術公布日：2025/4/28
