本發明涉及光強控制，更具體地說，本發明涉及一種應急式led工礦燈。

背景技術：

1、在礦井突發斷電等緊急情況時，應急照明功能尤為重要，可為人員逃生和救援提供關鍵的照明支持，應急式led工礦燈多采用led光源，相比傳統光源，具有更高的光效和更低的能耗，節能效果顯著。

2、現有公開文獻中，專利公告號cn221531729u的專利公開了一種應急工礦燈，該技術解決了現有的大部分led應急照明燈具，在應急狀態下只能恒定功率工作，工作模式單一，在應急電量一定的情況下，應急時間短，能量利用率低，且在安裝方面，可調節性差，同時，在散熱方面，多熱源部件組裝一起后，相互熱影響大的技術問題。但是該專利存在如下問題。

3、應急式led工礦燈在進行應急照明時，在斷電后能夠及時通過備用電源實現供電照明，而在照明時產生的光亮為單一范圍，而邊緣位置的光源強度則大幅度減小，因此難以根據人員位置需要，難以進行邊緣燈光強度的補充控制，使得邊緣光源較暗，為此需要一種應急式led工礦燈。

技術實現思路

1、為了克服現有技術的上述缺陷，本發明提供如下技術方案：一種應急式led工礦燈，包括主led燈、槽柱以及螺桿，所述槽柱固定在主led燈的頂端，所述螺桿轉動連接在槽柱的內壁，所述螺桿的外壁設有邊緣光強調節控制機構；所述邊緣光強調節控制機構包括螺紋設置在螺桿外壁的套塊，且所述槽柱的內壁底端固定安裝有減速電機，所述減速電機輸出端與螺桿之間固定連接，所述套塊與槽柱之間滑動連接，所述套塊的一側固定連接有凹形塊，所述凹形塊的內壁一側固定安裝有鉸接軸；所述鉸接軸的外壁轉動連接有套接桿，所述套接桿的內壁且遠離鉸接軸位置處轉動連接有連接桿，所述連接桿的一端部固定連接有鉸接塊，所述鉸接塊的上傾斜面固定安裝有套接條，所述套接條的底端固定安裝有側殼，在所述側殼的內部固定安裝有增強led燈；所述套接條的內部安裝有變位調節機構；所述側殼的外壁一側設有識別光強控制組件。

2、優選地，所述減速電機用于驅動螺桿旋轉；所述槽柱的內壁和套塊的外壁均為光滑面。所述連接桿的圓心點高于鉸接軸的圓心點，所述連接桿和鉸接軸的豎截面形狀為圓形。所述鉸接塊與套接桿之間轉動連接，且所述鉸接塊的豎截面形狀為凹形；所述鉸接塊的內壁為光滑面。

3、本技術方案在使用時，減速電機驅動螺桿正轉旋轉，套塊帶動凹形塊下移，鉸接軸帶動套接桿底端下移，連接桿帶動鉸接塊下移，套接條帶動聯動軸在支撐槽塊內壁逆時針旋轉，套接條帶動側殼逆時針旋轉，增強led燈帶動輔助殼使得輔助led燈逆時針旋轉，這樣增強led燈和輔助led燈能夠實現逆時針旋轉操作。然后減速電機驅動螺桿反轉，套塊帶動凹形塊使得鉸接軸上移，套接桿的頂端帶動連接桿順時針旋轉，鉸接塊帶動套接條順時針旋轉，側殼帶動輔助殼使得輔助led燈順時針旋轉。

4、優選地，所述變位調節機構包括固定安裝在套接條內部的聯動軸；

5、所述套接條的一側設有支撐槽塊，所述支撐槽塊與聯動軸之間轉動連接，所述聯動軸的一端部固定安裝有角度傳感器，所述角度傳感器的上表面安裝有支條，所述角度傳感器和支撐槽塊均與支條之間固定連接；所述支撐槽塊的一側固定安裝有轉條，在所述轉條的一端部固定連接有轉環，且所述轉環的內壁固定安裝有旋轉軸，所述旋轉軸的頂端固定安裝有旋轉電機，所述旋轉電機的外壁固定安裝有防護礦殼；所述防護礦殼的頂端固定連接有支撐槽環，且所述支撐槽環的頂端固定安裝有安裝板，所述安裝板的頂端固定安裝有支撐塊，且所述支撐塊的上表面固定連接有礦體安裝座。所述聯動軸與角度傳感器的輸出端同軸心設置，所述支撐槽塊的豎截面形狀為凹形。所述轉條與旋轉電機之間轉動連接，所述轉環的橫截面形狀為圓環形。所述支撐塊的一側固定安裝有應急燈，且所述應急燈的底端粘接有無線控制器。

6、本技術方案在使用時，當礦下供電中斷后，通過應急燈供電無線控制器，主led燈正常提供照明，旋轉電機驅動旋轉軸旋轉，轉環使得轉條旋轉，支撐槽塊帶動支條旋轉，角度傳感器帶動聯動軸旋轉，套接條使得側殼旋轉，側殼帶動增強led燈旋轉，能夠對增強led燈以及輔助殼實現橫向邊緣變位調節。

7、優選地，所述識別光強控制組件包括固定設置在側殼外壁一側的輔助殼；所述輔助殼的內壁固定安裝有輔助led燈，所述側殼的外壁且靠近輔助殼位置處固定安裝有支柱，所述支柱的一端部固定安裝有弧形條，所述弧形條的兩端部均固定安裝有套框，每個所述套框的內壁均固定安裝有識別攝像頭。兩個所述套框關于弧形條對稱設置，所述弧形條的橫截面形狀為圓弧形。

8、本技術方案在使用時，當側殼豎向傾斜旋轉時，支柱帶動弧形條旋轉，兩個套框分別帶動兩個識別攝像頭同步進行豎向旋轉，識別攝像頭能夠對主led燈邊緣位置的礦區人員進行采集圖像，當識別攝像頭識別到有人員時，則通過無線控制器關閉減速電機和旋轉電機，同時打開增強led燈和輔助led燈。

9、本發明的技術效果和優點：

10、本發明采用邊緣光強調節控制機構，主led燈正常提供照明，減速電機驅動螺桿正轉旋轉，套塊帶動凹形塊下移，鉸接軸帶動套接桿底端下移，鉸接塊使得套接條逆時針旋轉，角度傳感器對聯動軸實現角度傳感，增強led燈和輔助led燈能夠實現逆時針旋轉操作，減速電機驅動螺桿反轉，輔助led燈順時針旋轉，可以根據礦區人員位置需要，能夠進行邊緣燈光強度的補充控制，大幅度提高邊緣光強控制。

11、本發明采用變位調節機構，旋轉電機驅動旋轉軸旋轉，旋轉軸帶動轉環旋轉，轉條帶動支撐槽塊旋轉，聯動軸帶動套接條旋轉，側殼帶動增強led燈旋轉，能夠對增強led燈以及輔助殼實現橫向邊緣變位調節，能夠進行邊緣燈光強度的補充控制。

12、本發明采用識別光強控制組件，當側殼豎向傾斜旋轉時，側殼帶動支柱豎向旋轉，弧形條帶動兩個套框豎向旋轉，識別攝像頭能夠對主led燈邊緣位置的礦區人員進行采集圖像，通過無線控制器關閉減速電機和旋轉電機，打開增強led燈和輔助led燈，控制調節邊緣區域的光照強度，能夠進行邊緣燈光強度的補充控制。

13、上述多個作用的相互影響，先使得增強led燈以及輔助殼實現橫向邊緣變位調節，再使得鉸接塊使得套接條逆時針旋轉，輔助led燈順時針旋轉，最后識別攝像頭能夠對主led燈邊緣位置的礦區人員進行采集圖像，打開增強led燈和輔助led燈。綜上可以根據礦區人員位置需要，能夠進行邊緣燈光強度的補充控制，大幅度提高邊緣光強控制。

技術特征：

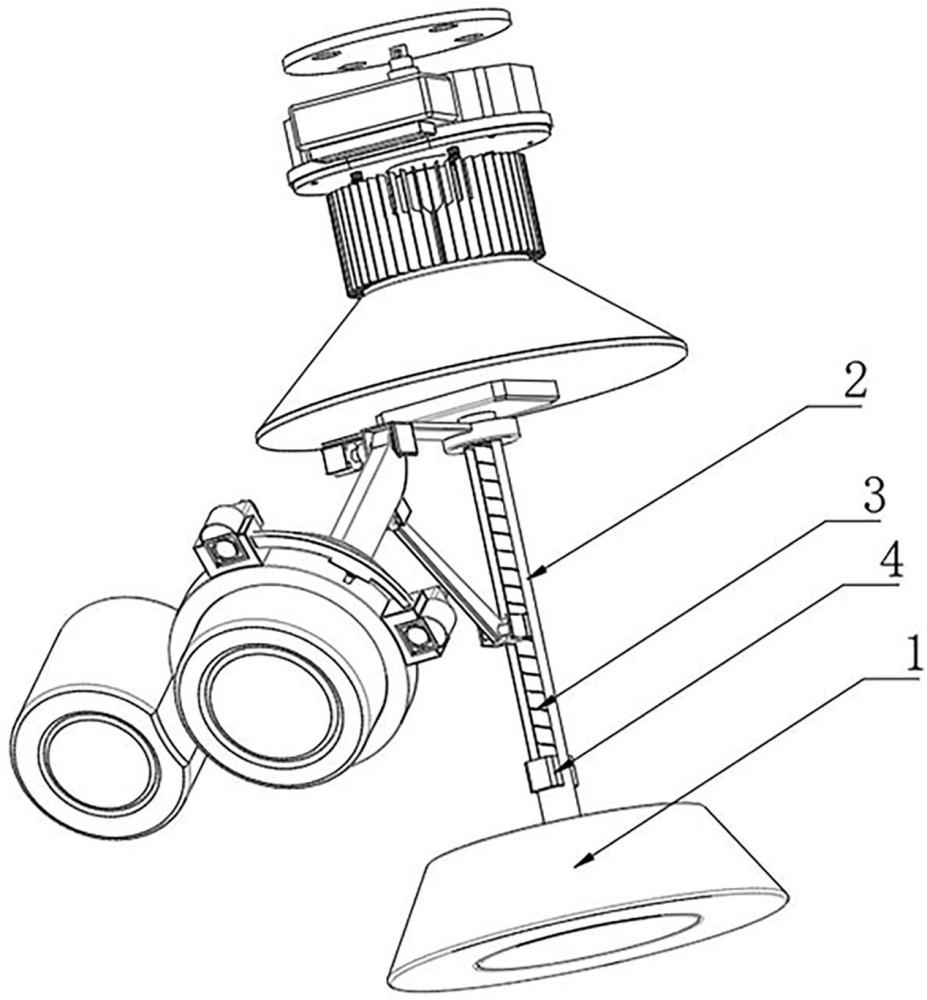

1.一種應急式led工礦燈，包括主led燈（1）、槽柱（2）以及螺桿（3），所述槽柱（2）固定在主led燈（1）的頂端，所述螺桿（3）轉動連接在槽柱（2）的內壁，其特征在于：所述螺桿（3）的外壁設有邊緣光強調節控制機構；

2.根據權利要求1所述的應急式led工礦燈，其特征在于：所述減速電機（4）用于驅動螺桿（3）旋轉；

3.根據權利要求1所述的應急式led工礦燈，其特征在于：所述連接桿（9）的圓心點高于鉸接軸（7）的圓心點，所述連接桿（9）和鉸接軸（7）的豎截面形狀為圓形。

4.根據權利要求1所述的應急式led工礦燈，其特征在于：所述鉸接塊（10）與套接桿（8）之間轉動連接，且所述鉸接塊（10）的豎截面形狀為凹形；

5.根據權利要求1所述的應急式led工礦燈，其特征在于：所述變位調節機構包括固定安裝在套接條（11）內部的聯動軸（14）；

6.根據權利要求5所述的應急式led工礦燈，其特征在于：所述聯動軸（14）與角度傳感器（16）的輸出端同軸心設置，所述支撐槽塊（15）的豎截面形狀為凹形。

7.根據權利要求5所述的應急式led工礦燈，其特征在于：所述轉條（18）與旋轉電機（21）之間轉動連接，所述轉環（19）的橫截面形狀為圓環形。

8.根據權利要求5所述的應急式led工礦燈，其特征在于：所述支撐塊（25）的一側固定安裝有應急燈（27），且所述應急燈（27）的底端粘接有無線控制器（28）。

9.根據權利要求1所述的應急式led工礦燈，其特征在于：所述識別光強控制組件包括固定設置在側殼（12）外壁一側的輔助殼（29）；

10.根據權利要求9所述的應急式led工礦燈，其特征在于：兩個所述套框（33）關于弧形條（32）對稱設置，所述弧形條（32）的橫截面形狀為圓弧形。

技術總結
本發明公開了一種應急式LED工礦燈，具體涉及光強控制技術領域，包括主LED燈、槽柱、螺桿以及邊緣光強調節控制機構；其中邊緣光強調節控制機構包括套塊、減速電機、凹形塊、鉸接軸、套接桿、連接桿、鉸接塊、套接條、側殼以及增強LED燈；其中套接條的內部安裝有變位調節機構；并且在側殼的外壁一側設有識別光強控制組件。本發明采用邊緣光強調節控制機構，具有可以根據礦區人員位置需要，能夠進行邊緣燈光強度的補充控制，大幅度提高邊緣光強控制的優點，從而解決了難以根據人員位置需要，難以進行邊緣燈光強度的補充控制，使得邊緣光源較暗的問題。

技術研發人員：陳小寧
受保護的技術使用者：攀枝花鎂森科技有限公司
技術研發日：
技術公布日：2025/4/28
