本發明涉及澆口套加工領域，尤其涉及一種澆口套冷卻槽的加工方法。

背景技術：

注塑模的澆口套是連接注射機與模腔進膠料的樞紐，它在注射過程中起定位導向的作用，它與注射機之間的配合程度，決定了整個注塑過程是否能夠順利進行。

目前，市場上很大一部分的產品都是通過注塑模具注塑出來的，在實際注塑過程中，熔融的料流溫度很高，需要對澆口套進行溫度調控以快速降低其內的溫度，從而提高成型制件的產品質量和生產效率。一般的，通過在澆口套中設計冷卻水道來解決上述溫度調控問題，澆口套若無冷卻結構會存在澆口套內腔球面與炮嘴頭部披鋒問題、周期慢、水口有拉絲現象、料頭易變形，機械手拿到料頭變形出現報警問題、使用壽命短，球面容易變形等問題。

澆口套的尺寸較小，一般通過壓鑄的方式使隔水套套設在澆口套外部從而在澆口套上形成冷卻水道，但是，采用壓鑄的方式，其密封性較差，高溫下容易漏水，從而影響澆口套的使用性能。隨著技術的發展，客戶對產品外觀品質的要求越來越高，傳統的模具加工工藝已經很難滿足客戶日益嚴苛的要求。因此，在模具設計開發過程中，如何使模具能成型出質量更好、外觀更優的產品，使企業在激烈的市場環境中保持良好競爭力，是現有大多數制造企業所關注的問題。

綜上，如何在較小直徑的澆口套上加工冷卻槽，提高澆口套的使用壽命，顯得格外重要。

技術實現要素：

本發明的目的在于克服現有技術不能在較小直徑的澆口套內加工冷卻槽的缺陷。

為了解決上述技術問題，本提供了一種澆口套冷卻槽的加工方法，所述澆口套包括澆口套座和澆口套蓋，所述澆口套座與所述澆口套蓋固定連接，所述冷卻槽設置在所述澆口套座的內部，包括以下步驟：

S1、計算所述冷卻槽的截面積、所述冷卻槽內的水流量以及所述冷卻槽的模擬形狀；

S2、根據所述步驟S1中的計算結果設計銅公，并線切割所述銅公；

S3、設計輔具安裝所述銅公；

S4、通過所述步驟S3中安裝好的所述銅公對所述澆口套座進行電火花加工處理，即在所述澆口套座的內部形成所述冷卻槽；同時通過打孔機在所述澆口套座上設置電火花排渣孔；

S5、將電火花加工后的所述澆口套座進行退火處理；

S6、將所述澆口套蓋與退火處理后的所述澆口套座裝配在一起，并在二者之間填放釬焊料，形成待焊組件；

S7、將所述待焊組件放入真空釬焊爐中進行真空釬焊處理。

進一步地，所述冷卻槽包括靠近所述澆口套蓋的冷卻槽Ⅰ和遠離所述澆口套蓋的冷卻槽Ⅱ；所述步驟S2中的銅公個數為兩個，其中一個銅公的形狀與所述冷卻槽Ⅰ的形狀相同，另一個銅公的形狀與所述冷卻槽Ⅱ的形狀相同。

進一步地，所述步驟S3中的輔具通過螺釘和固定膠與所述銅公安裝在一起。

進一步地，在所述步驟S4中，所述電火花加工處理的電流為5A，間隙電壓為45V，高壓為150V，溫度為45-55℃。

進一步地，所述步驟S4中的電火花處理結束之后，還包括在所述電火花排渣孔上設置堵頭的步驟。

進一步地，在所述步驟S6中的裝配前，還包括通過300-500目的砂紙砂光釬焊面和所述堵頭表面的步驟，所述釬焊面為所述澆口套座(1)和所述澆口套蓋(2)相接觸的面。

進一步地，所述步驟S5中的退火處理的溫度為600-700℃，保溫時間為2-4h。

進一步地，所述步驟S7中的真空釬焊處理的工藝如下：

以400℃/h的升溫速度加熱真空釬焊爐使其升溫至500-550℃，保溫30min，并控制真空度為8.4x10^-2pa；

以800℃/h的升溫速度加熱真空釬焊爐使其升溫至950℃，保溫30min，并控制真空度為9x10^-2pa；

以500℃/h的升溫速度加熱真空釬焊爐使其升溫至1030℃，保溫20-25min，并控制真空度為7x10^-2pa。

進一步地，在真空釬焊處理前，所述澆口套蓋與所述澆口套座之間預留0.04-0.08mm的釬焊間隙。

本發明的澆口套冷卻槽的加工方法，具有如下有益效果：

1、本發明通過銅公和電火花加工技術在外徑為12mm的澆口套座上加工出冷卻槽，加工精確，實現了在較小直徑上設計水道的可能。

2、本發明的澆口套采用真空釬焊結構，內部通冷卻水，有效降低澆口球面與炮嘴接觸位置的溫度，使用30萬次無披鋒。

3、本發明通過冷卻槽的設計，能調節溫度，可解決水口無拉絲問題。

4、本發明的冷卻水槽可以加強冷卻，解決料頭變形，周期縮短為15s，提高產量，直接增加收入。

5、本發明的冷卻水槽的加工，解決了機械手難拿到料頭出現報警問題的問題，同時澆口套使用壽命增加，一年以上不需修復，節約修復成本。

附圖說明

為了更清楚地說明本發明的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它附圖。

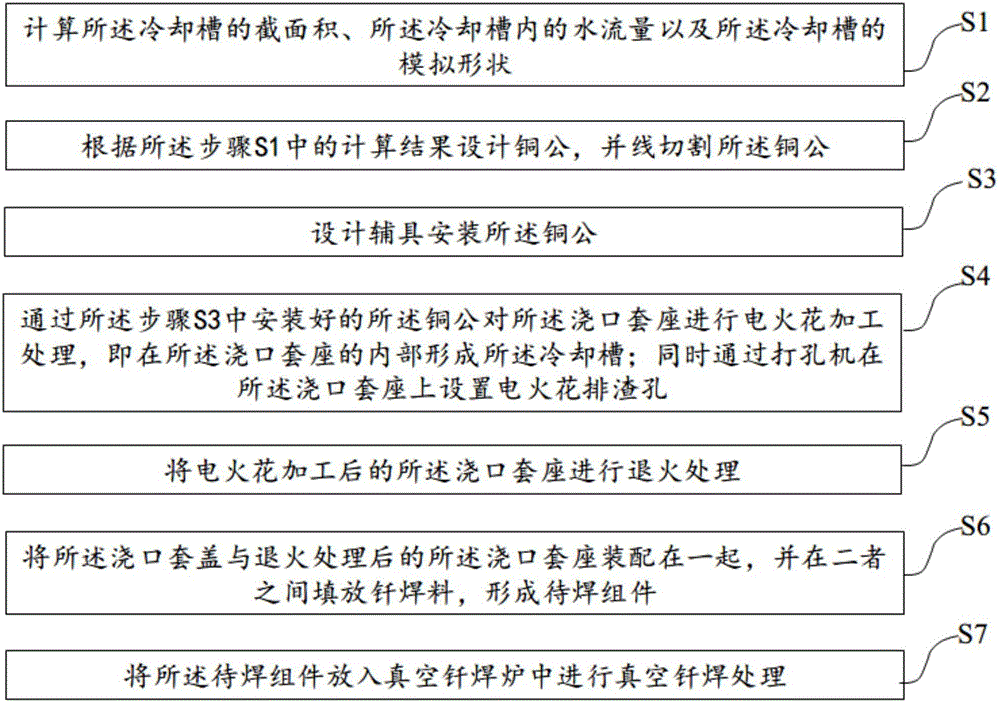

圖1是本發明的加工工藝流程圖；

圖2是本發明的冷卻槽加工結構示意圖。

其中，圖中附圖標記對應為：1-澆口套座，2-澆口套蓋，3-冷卻槽，31-冷卻槽Ⅰ，32-冷卻槽Ⅱ，4-堵頭。

具體實施方式

下面將結合本發明實施例中的附圖，對發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

電火花模具加工是通過工具電極相對于模具作進給運動，將工具電極的形狀和尺寸復制在模具上，從而加工出所需要的模具型腔。用電火花加工模具型腔時主要采用銅公作為電極。

真空釬焊工藝是指在真空室內對工件進行加熱，主要用于要求質量高的產品和易氧化材料的焊接。傳統的，真空釬焊工藝廣泛應用于空氣分離設備、石油化工設備、車、船和家電等工業部門的板翅式換熱器與冷卻器等設備中。在模具注塑成型領域中，一般也會涉及到真空釬焊技術。

實施例1

圖2給出了一個澆口套的結構示意圖，所述澆口套包括澆口套座1和澆口套蓋2，所述澆口套座1與所述澆口套蓋2固定連接，所述冷卻槽3設置在所述澆口套座1的內部，所述冷卻槽3包括靠近所述澆口套蓋2的冷卻槽Ⅰ31和遠離所述澆口套蓋2的冷卻槽Ⅱ32。

該澆口套的外徑較小，只有12mm，為了實現在該小直徑上加工出如圖2所示的冷卻槽3，本發明提供了一種澆口套冷卻槽的加工方法，如圖1所示，包括以下步驟：

S1、計算所述冷卻槽3的截面積、所述冷卻槽3內的水流量以及所述冷卻槽3的模擬形狀；

S2、根據所述步驟S1中的計算結果設計銅公，并線切割所述銅公，銅公的個數根據冷卻槽的結構來確定，本實施例中的銅公個數為兩個，其中一個銅公的形狀與所述冷卻槽Ⅰ31的形狀相同，另一個銅公的形狀與所述冷卻槽Ⅱ32的形狀相同；

S3、設計螺釘和固定膠等輔具安裝所述銅公；

S4、通過所述步驟S3中安裝好的所述銅公對所述澆口套座1進行電火花加工處理，即在所述澆口套座1的內部形成所述冷卻槽3，所述電火花加工處理的電流為5A，間隙電壓為45V，高壓為150V，溫度為45℃，電火花加工過程中的溫度通過冷卻油來控制；同時通過打孔機在所述澆口套座1上設置電火花排渣孔；電火花加工結束后，在所述電火花排渣孔設置堵頭4；

S5、為了避免澆口套的小外徑強度受到影響，將電火花加工后的所述澆口套座1進行退火處理，去除應力，退火處理的溫度為600℃，保溫時間為4h；

S6、將所述澆口套蓋2與退火處理后的所述澆口套座1裝配在一起，并在二者之間填放釬焊料，形成待焊組件，所述釬焊料為鎳焊料；在裝配前，還包括對所述澆口套蓋2與所述澆口套座1進行預處理的步驟，所述預處理包括平行度處理和粗糙度處理，同時通過300目的砂紙砂光釬焊面和所述堵頭4的表面，所述釬焊面為所述澆口套座1和所述澆口套蓋2相接觸的面；

S7、將所述待焊組件放入真空釬焊爐中進行真空釬焊處理，所述真空釬焊處理的工藝如下：

以400℃/h的升溫速度加熱真空釬焊爐使其升溫至500C，保溫30min，并控制真空度為8.4x10^-2pa；

以800℃/h的升溫速度加熱真空釬焊爐使其升溫至950℃，保溫30min，并控制真空度為9x10^-2pa；

以500℃/h的升溫速度加熱真空釬焊爐使其升溫至1030℃，保溫20min，并控制真空度為7x10^-2pa；

真空釬焊處理前，所述澆口套蓋1與所述澆口套座2之間預留0.04mm的釬焊間隙；

在真空釬焊過程中在直徑為12mm小徑上設計保護套來保護小直徑，使上下直徑大小變化不大，從而解決釬焊過程中降溫不一致的問題，有效保護小直徑。

實施例2

圖2給出了一個澆口套的結構示意圖，所述澆口套包括澆口套座1和澆口套蓋2，所述澆口套座1與所述澆口套蓋2固定連接，所述冷卻槽3設置在所述澆口套座1的內部，所述冷卻槽3包括靠近所述澆口套蓋2的冷卻槽Ⅰ31和遠離所述澆口套蓋2的冷卻槽Ⅱ32。

該澆口套的外徑較小，只有12mm，為了實現在該小直徑上加工出如圖2所示的冷卻槽3，本發明提供了一種澆口套冷卻槽的加工方法，如圖1所示，包括以下步驟：

S1、計算所述冷卻槽3的截面積、所述冷卻槽3內的水流量以及所述冷卻槽3的模擬形狀；

S2、根據所述步驟S1中的計算結果設計銅公，并線切割所述銅公，銅公的個數根據冷卻槽的結構來確定，本實施例中的銅公個數為多個；

S3、設計螺釘和固定膠等輔具安裝所述銅公；

S4、通過所述步驟S3中安裝好的所述銅公對所述澆口套座1進行電火花加工處理，即在所述澆口套座1的內部形成所述冷卻槽3，所述電火花加工處理的電流為5A，間隙電壓為45V，高壓為150V，溫度為45℃，電火花加工過程中的溫度通過冷卻油來控制；同時通過打孔機在所述澆口套座1上設置電火花排渣孔；電火花加工結束后，在所述電火花排渣孔設置堵頭4；

S5、為了避免澆口套的小外徑強度受到影響，將電火花加工后的所述澆口套座1進行退火處理，去除應力，退火處理的溫度為650℃，保溫時間為3h；

S6、將所述澆口套蓋2與退火處理后的所述澆口套座1裝配在一起，并在二者之間填放釬焊料，形成待焊組件，所述釬焊料為鎳焊料；在裝配前，還包括對所述澆口套蓋2與所述澆口套座1進行預處理的步驟，所述預處理包括平行度處理和粗糙度處理，同時通過400目的砂紙砂光釬焊面和所述堵頭4的表面，所述釬焊面為所述澆口套座1和所述澆口套蓋2相接觸的面；

S7、將所述待焊組件放入真空釬焊爐中進行真空釬焊處理，，所述真空釬焊處理的工藝如下：

以400℃/h的升溫速度加熱真空釬焊爐使其升溫至520C，保溫30min，并控制真空度為8.4x10^-2pa；

以800℃/h的升溫速度加熱真空釬焊爐使其升溫至950℃，保溫30min，并控制真空度為9x10^-2pa；

以500℃/h的升溫速度加熱真空釬焊爐使其升溫至1030℃，保溫22min，并控制真空度為7x10^-2pa；

真空釬焊處理前，所述澆口套蓋1與所述澆口套座2之間預留0.06mm的釬焊間隙；

在真空釬焊過程中在直徑為12mm小徑上設計保護套來保護小直徑，使上下直徑大小變化不大，從而解決釬焊過程中降溫不一致的問題，有效保護小直徑。

實施例3

圖2給出了一個澆口套的結構示意圖，所述澆口套包括澆口套座1和澆口套蓋2，所述澆口套座1與所述澆口套蓋2固定連接，所述冷卻槽3設置在所述澆口套座1的內部，所述冷卻槽3包括靠近所述澆口套蓋2的冷卻槽Ⅰ31和遠離所述澆口套蓋2的冷卻槽Ⅱ32。

該澆口套的外徑較小，只有12mm，為了實現在該小直徑上加工出如圖2所示的冷卻槽3，本發明提供了一種澆口套冷卻槽的加工方法，如圖1所示，包括以下步驟：

S1、計算所述冷卻槽3的截面積、所述冷卻槽3內的水流量以及所述冷卻槽3的模擬形狀；

S2、根據所述步驟S1中的計算結果設計銅公，并線切割所述銅公，銅公的個數根據冷卻槽的結構來確定，本實施例中的銅公個數為多個；

S3、設計螺釘和固定膠等輔具安裝所述銅公；

S4、通過所述步驟S3中安裝好的所述銅公對所述澆口套座1進行電火花加工處理，即在所述澆口套座1的內部形成所述冷卻槽3；同時通過打孔機在所述澆口套座1上設置電火花排渣孔；電火花加工結束后，在所述電火花排渣孔設置堵頭4，所述電火花加工處理的電流為5A，間隙電壓為45V，高壓為150V，溫度為50℃，電火花加工過程中的溫度通過冷卻油來控制；

S5、為了避免澆口套的小外徑強度受到影響，將電火花加工后的所述澆口套座1進行退火處理，去除應力，退火處理的溫度為700℃，保溫時間為2h；

S6、將所述澆口套蓋2與退火處理后的所述澆口套座1裝配在一起，并在二者之間填放釬焊料，形成待焊組件，所述釬焊料為鎳焊料；在裝配前，還包括對所述澆口套蓋2與所述澆口套座1進行預處理的步驟，所述預處理包括平行度處理和粗糙度處理，同時通過500目的砂紙砂光釬焊面和所述堵頭4的表面，所述釬焊面為所述澆口套座1和所述澆口套蓋2相接觸的面；

S7、將所述待焊組件放入真空釬焊爐中進行真空釬焊處理，所述真空釬焊處理的工藝如下：

以400℃/h的升溫速度加熱真空釬焊爐使其升溫至520C，保溫30min，并控制真空度為8.4x10^-2pa；

以800℃/h的升溫速度加熱真空釬焊爐使其升溫至950℃，保溫30min，并控制真空度為9x10^-2pa；

以500℃/h的升溫速度加熱真空釬焊爐使其升溫至1030℃，保溫25min，并控制真空度為7x10^-2pa；

真空釬焊處理前，所述澆口套蓋1與所述澆口套座2之間預留0.08mm的釬焊間隙；

在真空釬焊過程中在直徑為12mm小徑上設計保護套來保護小直徑，使上下直徑大小變化不大，從而解決釬焊過程中降溫不一致的問題，有效保護小直徑。

本發明的澆口套冷卻槽的加工方法，具有如下有益效果：

1、本發明通過銅公和電火花加工技術在外徑為12mm的澆口套座上加工出冷卻槽，加工精確，實現了在較小直徑上設計水道的可能。

2、本發明的澆口套采用真空釬焊結構，內部通冷卻水，有效降低澆口球面與炮嘴接觸位置的溫度，使用30萬次無披鋒。

3、本發明通過冷卻槽的設計，能調節溫度，可解決水口無拉絲問題。

4、本發明的冷卻水槽可以加強冷卻，解決料頭變形，周期縮短為15s，提高產量，直接增加收入。

5、本發明的冷卻水槽的加工，解決了機械手難拿到料頭出現報警問題的問題，同時澆口套使用壽命增加，一年以上不需修復，節約修復成本。

以上所揭露的僅為本發明的幾個較佳實施例而已，當然不能以此來限定本發明之權利范圍，因此依本發明權利要求所作的等同變化，仍屬本發明所涵蓋的范圍。
