本發明涉及鉆孔臺，特別是涉及一種上聯板鉆孔臺。

背景技術：

上聯板是位于摩托車輪子上方的一塊彎曲的板，它能讓駕駛者不沾上車輪子甩出來的泥和水。上聯板鑄件就需要鉆孔，加工成需要的成品。然而在對于上聯板鑄件進行鉆孔，根據不同的產品型號需要針對鉆孔的大小和位置進行調整，而且純手動加工則會比較費時費力。然而采用全自動裝夾、鉆孔加工，則無法適用于所有上聯板鑄件的鉆孔加工。因此需要在一種手動裝夾、易于調節、自動鉆孔的上聯板鉆孔裝置。

技術實現要素：

為克服現有技術的不足，本發明的目的在于提供一種上聯板鉆孔臺。

本發明為解決其問題所采用的技術方案是：

一種上聯板鉆孔臺，包括機架，所述機架上設有用于安裝連接鉆頭的鉆座，所述鉆座上設有鉆頭，所述鉆頭與鉆座可拆卸連接，所述機架設有升降平臺和升降柱，所述升降柱支撐連接升降平臺，所述升降平臺中部設有工作臺，所述工作臺設有用于匹配固定上聯板的夾具，所述夾具位于鉆頭的下方，所述工作臺還設有滑軌和鎖緊塊，所述滑軌上設有夾具，所述夾具兩側設有沿滑軌移動的鎖緊塊，所述鎖緊塊鎖定夾具位置。

進一步地，所述升降平臺對稱設有限位柱，所述限位柱垂直貫穿升降平臺，所述限位柱與機架連接，所述限位柱有四根。

進一步地，所述鉆頭與鉆座插接，所述鉆頭為螺旋狀。

進一步地，所述機架上設有用于顯示工作狀態的指示燈和用于提示故障的報警器。

進一步地，所述夾具設有匹配鉆頭大小的孔柱，所述孔柱中心位置設有鉆孔，所述孔柱等距間隔設置。

進一步地，所述夾具與工作臺可拆卸安裝連接。

進一步地，所述滑軌設有兩條，所述滑軌平行設置。

本發明的有益效果是：本發明采用的一種上聯板鉆孔臺，工作臺通過升降柱驅動升降平臺實現高度的移動調節，夾具通過滑軌實現水平方向的移動調節，鉆頭與鉆座可拆卸連接可以方便維修和型號切換，夾具與工作臺可拆卸安裝連接可以滿足加工的換型需求。本發明具有結構簡單，易于調節，拆卸方便的優點。

附圖說明

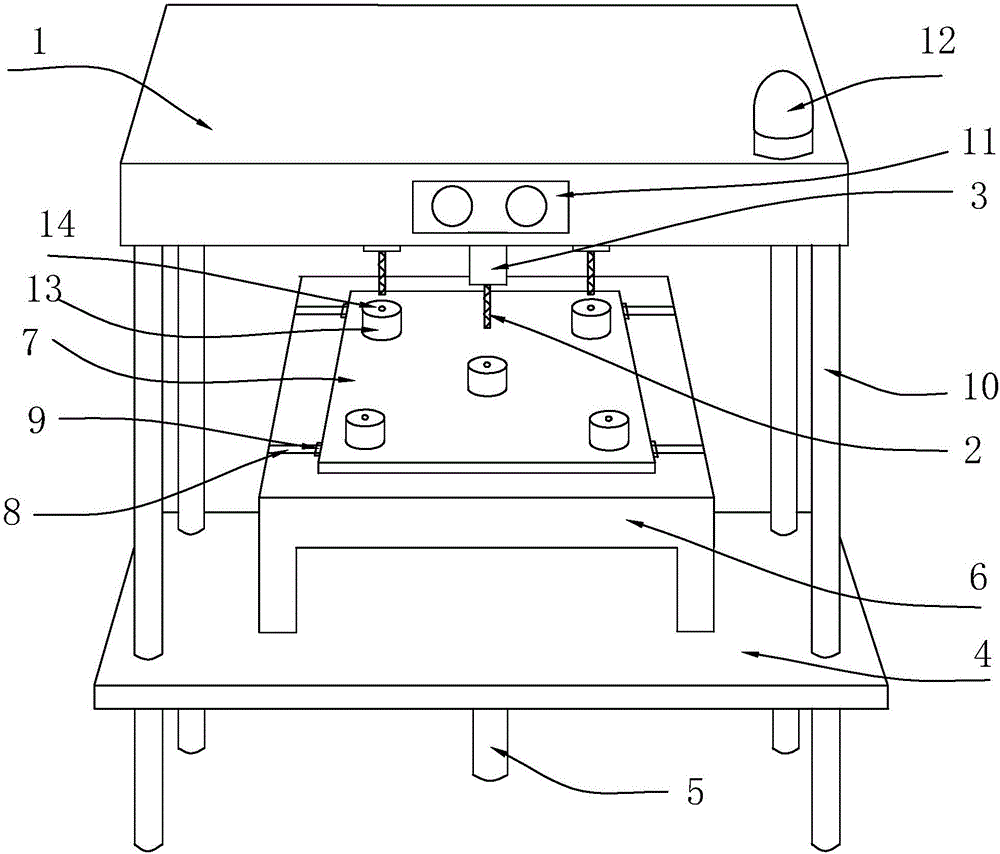

圖1是本發明的結構示意圖。

圖中標號：1-機架；2-鉆頭；3-鉆座；4-升降平臺；5-升降柱；6-工作臺；7-夾具；8-滑軌；9-鎖緊塊；10-限位柱；11-指示燈；12報警器；13-孔柱；14-鉆孔。

具體實施方式

下面結合附圖和實例對本發明作進一步說明。

如圖1所示，本發明提供一種上聯板鉆孔臺，包括機架1，機架1上設有用于安裝連接鉆頭2的鉆座3，鉆座3上設有鉆頭2，鉆頭2與鉆座3可拆卸連接，機架1設有升降平臺4和升降柱5，升降柱5支撐連接升降平臺4，升降平臺4中部設有工作臺6，工作臺6設有用于匹配固定上聯板的夾具7，夾具7位于鉆頭2的下方，工作臺6還設有滑軌8和鎖緊塊9，滑軌上設有夾具7，夾具7兩側設有沿滑軌8移動的鎖緊塊9，鎖緊塊9鎖定夾具7位置。

本實施例中，升降平臺4對稱設有限位柱10，限位柱10垂直貫穿升降平臺4，限位柱10與機架1連接，限位柱10有四根。鉆頭2與鉆座3插接，鉆頭2為螺旋狀。機架1上設有用于顯示工作狀態的指示燈11和用于提示故障的報警器12。夾具7設有匹配鉆頭2大小的孔柱13，孔柱13中心位置設有鉆孔14，孔柱13等距間隔設置。夾具7與工作臺6可拆卸安裝連接。滑軌8設有兩條，滑軌8平行設置。

具體實施時，將要加工的上聯板安放在夾具7上，根據上聯板型號和鉆孔要求，選擇相應的鉆頭2插接安裝在鉆座3上。當需要調整鉆頭2和夾具7的相對位置時，可以通過升降柱5驅動升降平臺4實現工作臺6在垂直方向的移動調節，也可以通過滑軌8實現夾具7在水平方向的移動調節，并由鎖緊塊9鎖定夾具7在滑軌8上的位置。夾具7與工作臺6可拆卸連接，可以滿足不同上聯板的加工需求，也方便對夾具7的維修。

以上所述，只是本發明的較佳實施例而已，本發明并不局限于上述實施方式，只要其以相同的手段達到本發明的技術效果，都應屬于本發明的保護范圍。
