本發明涉及焊接工裝領域，具體而言，涉及一種自動焊接流水線及生產流水線。

背景技術：

封板是水冷軸承座的零部件，水冷軸承座為上下分體式，冷卻水槽布置在軸承座基座的頂部，水槽的外緣固定連接有與之相匹配的封板。封板呈半圓弧狀，焊接在水冷軸承座基座的頂部。目前在大多數的中小企業中，水冷軸承座基座和封板之間的焊接均是采用人工焊接的方式進行的，這種方式存在焊接質量不穩定、費時費力等問題。

發明人研究發現目前有部分企業采用焊接機器人進行焊接操作，在一定程度上提高了焊接效率。但是焊接前，仍然需要先通過人工對封板和軸承座基座進行裝配再進行焊接，無法實現焊接的自動化，工作效率低。

技術實現要素：

本發明提供了一種自動焊接流水線，旨在改善軸承座在焊接過程中軸承座和封板焊接效率低的問題。

一種生產流水線，旨在改善水冷軸承座生產效率低的問題。

本發明是這樣實現的：

一種自動焊接流水線，適用于水冷軸承座封板的自動焊接，包括軸承座輸送裝置和封板下料裝置；

軸承座輸送裝置包括用于輸送軸承座的第一輸送機構和用于固定軸承座的連桿式夾緊機構，沿第一輸送機構的輸送方向依次設有輸送工位、組裝工位和焊接工位，組裝工位和輸送工位相接；

封板下料裝置包括用于輸送封板的第二輸送機構和用于使封板豎直下落至位于組裝工位的軸承座的下料機構，第二輸送機構設置于輸送工位，第二輸送機構的輸送平臺設置于第一輸送機構的上方，第二輸送機構的出料端靠近組裝工位，下料機構設置于組裝工位，連桿式夾緊機構設置于焊接工位；

下料機構包括豎直固定于組裝工位上的箱體，箱體包括相對的第一側壁與第二側壁，相對的第三側壁與第四側壁，相對的第一端部與第二端部，第一側壁、第二側壁、第三側壁和第四側壁圍成了豎向的用于堆疊封板的下料通道，第二端部設置有與下料通道連通的下料口；

用于選擇性地打開下料口的底板，底板設置于第二端部并且與第三側壁和第四側壁可滑動地連接，底板包括設置于下料口處的底板本體和設置于底板本體的相對第一邊緣與第二邊緣的第一齒條，位于第一邊緣的第一齒條與第三側壁間隙設置，位于第二邊緣的第一齒條與第四側壁間隙設置；

兩個限位件，每個限位件包括限位板，限位板包括固定連接的限位部和第二齒條；

第三側壁開設有由第二側壁向第一側壁延伸的第一開口，第四側壁開設有由第二側壁向第一側壁延伸的第二開口；兩個限位部可滑動地分別嵌設于第一開口與第二開口，第二齒條和第一齒條間隔設置；

兩個傳動齒輪，傳動齒輪分別轉動安裝于第三側壁與第四側壁，并且傳動齒輪位于第一齒條和第二齒條之間，傳動齒輪同時與第一齒條和第二齒條外嚙合；

底板與第三側壁之間以及底板與第四側壁之間連接均有拉簧，限位部到底板本體的距離均小于兩個封板的重疊時的高度差。

進一步地，在本發明較佳的實施例中，焊接工位設有用于控制第一輸送機構運行的光電開關，光電開關固定于第一輸送機構。

進一步地，在本發明較佳的實施例中，第一輸送機構的相對兩側均設置有第一限位側板。

進一步地，在本發明較佳的實施例中，第一限位側板向上延伸至第二輸送機構，形成第二輸送機構的支撐架。

進一步地，在本發明較佳的實施例中，連桿式夾緊機構包括第一夾緊系統、第二夾緊系統和驅動系統，第一夾緊系統和第二夾緊系統結構相同且相對設置于第一輸送機構的相對兩側，驅動系統同時與第一夾緊系統和第二夾緊系統連接；

第一夾緊系統包括用于與第一輸送機構固定的夾持件、活動板、主動桿和從動桿，從動桿包括第一連桿和第二連桿，主動桿的一端和第一連桿的一端鉸接，第一連桿的另一端與第二連桿的一端鉸接，第二連桿的另一端與活動板固定連接，夾持件設置有用于與第二連桿可滑動地連接的滑動機構，夾持件還設置有限位機構，限位機構包括固定板和轉動桿，轉動桿與固定板轉動連接，第一連桿與轉動桿固定連接；

驅動系統包括驅動桿和用于驅動驅動桿的驅動裝置，驅動桿與主動桿鉸接。

進一步地，在本發明較佳的實施例中，第三側壁與第四側壁開設有導向槽，導向槽的槽口靠近底板，底板上連接有承重桿，承重桿穿過導向槽的槽口，且承重桿的另一端連接有卡板。

進一步地，在本發明較佳的實施例中，卡板上連接有滑輪。

進一步地，在本發明較佳的實施例中，下料機構還包括空心槽，空心槽固定嵌設于第一開口與第二開口，且空心槽位于限位件外部，空心槽的槽口方向靠近第二齒條，第二齒條上設有掛鉤，空心槽上設有與掛鉤配合的連桿。

進一步地，在本發明較佳的實施例中，第一齒條與第二齒條上設有限位卡。

一種生產流水線，適用于水冷軸承座的生產，包括上述的自動焊接流水線。

本發明的有益效果是：

本發明通過上述設計得到的自動焊接流水線和生產流水線，使用時，第一輸送機構輸送軸承座至組裝工位，位于上方的第二輸送機構輸送封板，封板下落時堆積在下料機構的箱體中，軸承座在向前運動的過程中推動箱體的底板。底板打開的過程中，底板上的第一齒條帶動傳動齒輪轉動，傳動齒輪帶動第二齒條反向運動至箱體的內部空間，阻擋上方的封板下落，由于第二齒條到底板的距離小于豎向重疊的兩個封板的高度差。能夠保證箱體底部打開后只有一塊封板下落，而其他的封板在限位部的阻擋下停留在箱體中。當封板下落后，停止對底板施加推力，底板在拉簧的作用下回到初始位置，關閉箱體的底部。通過底板的往復運動，完成每塊封板的自動下料操作，操作簡單、方便，能夠滿足自動焊接的生產需求，提高生產效率。第一輸送機構繼續輸送組裝完成的軸承座和封板到達焊接工位，連桿式夾緊機構夾緊軸承座，然后進行軸承座和封板的自動焊接。焊接完成后，第一輸送機構繼續輸送下一個軸承座，重復上述過程。自動焊接流水線實現軸承座和封板的自動組裝和焊接，自動化程度高，極大地提高了軸承座和封板的焊接效率。

附圖說明

為了更清楚地說明本發明實施方式的技術方案，下面將對實施方式中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1是本發明實施例一提供的自動焊接流水線在第一視角下的結構示意圖；

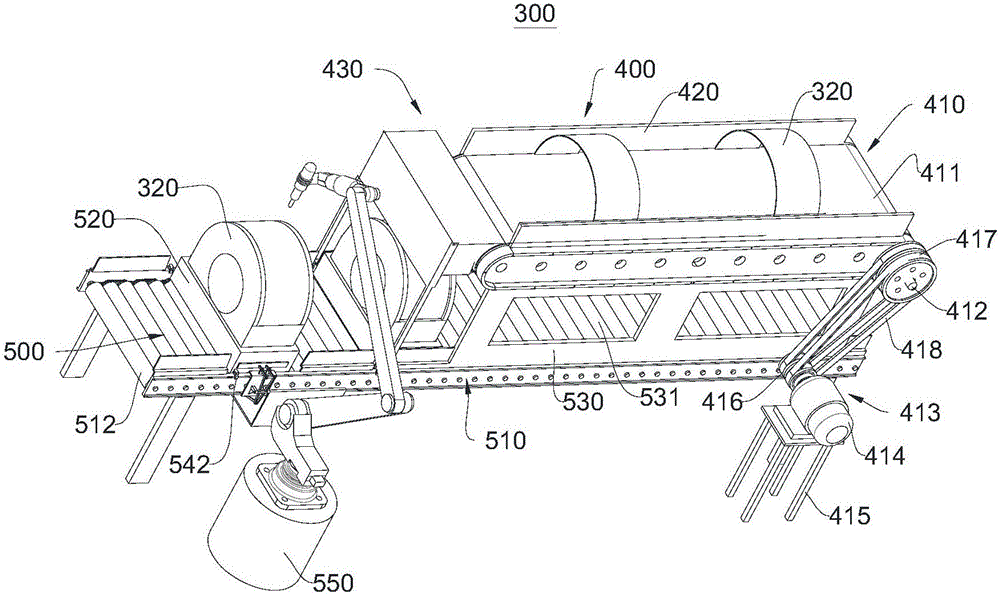

圖2是本發明實施例一提供的自動焊接流水線的立體圖；

圖3是本發明實施例一提供的自動焊接流水線在第二視角下的結構示意圖；

圖4是圖1中連桿式夾緊機構的示意圖；

圖5是圖4所示的第一夾緊系統的立體圖；

圖6是圖1所示的下料機構的半剖視圖；

圖7是圖1的自動焊接流水線的局部示意圖；

圖8是圖6中Ⅲ處的放大圖；

圖9是下料機構空心槽的示意圖；

圖10是圖6中底板的示意圖；

圖11是圖1的自動焊接流水線運動狀態的示意圖。

圖標：300-自動焊接流水線；310-軸承座；320-封板；321-第一封板；322-第二封板；400-封板下料裝置；410-第二輸送機構；411-輸送帶；412-滾軸；413-動力機構；414-第二電機；415-電機座；416-第一帶輪；417-第二帶輪；418-傳動帶；420-第二限位側板；430-下料機構；500-軸承座輸送裝置；501-輸送工位；502-組裝工位；503-焊接工位；510-第一輸送機構；511-第一電機；512-滾筒傳送帶；513-底盤；520-托盤；530-第一限位側板；531-窗口；542-光電開關；550-焊接機器人；560-連桿式夾緊機構；561-第一夾緊系統；562-第二夾緊系統；563-驅動系統；564-夾持件；564a-滑動機構；565-活動板；566-第二連桿；567-第一連桿；568-主動桿；569-驅動桿；571-連接桿；572-限位機構；572a-固定板；572b-轉動桿；110-箱體；111-第一側壁；112-第二側壁；113-第三側壁；114-第四側壁；110a-第一端部；110b-第二端部；115-底板；115a-第一邊緣；115b-第二邊緣；116-限位件；117-限位板；117a-限位部；117b-第二齒條；118-第一齒條；119-底板本體；120-傳動齒輪；121-拉簧；122-凸起；123-開槽；124-限位軸；125-導向槽；126-承重桿；127-卡板；128-滑輪；129-空心槽；130-掛鉤；131-連桿；132-限位卡；133-第一面；134-第二面。

具體實施方式

為使本發明實施方式的目的、技術方案和優點更加清楚，下面將結合本發明實施方式中的附圖，對本發明實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式是本發明一部分實施方式，而不是全部的實施方式。基于本發明中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本發明保護的范圍。因此，以下對在附圖中提供的本發明的實施方式的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施方式。基于本發明中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本發明保護的范圍。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的設備或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本發明中，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

在本發明中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

實施例1

參照?qǐng)D1-圖3所示，本發明提供了一種自動焊接流水線300，適用于水冷軸承座310和封板320的自動焊接。自動焊接流水線300包括封板下料裝置400和軸承座輸送裝置500。

軸承座輸送裝置500包括用于輸送軸承座310的第一輸送機構510，沿第一輸送機構510的輸送方向依次設置有輸送工位501、組裝工位502和焊接工位503，組裝工位502位于輸送工位501的出料端，且組裝工位502和輸送工位501相接。

請參閱圖2和圖3，第一輸送機構510為滾筒式輸送機，第一電機511通過鏈輪傳動從而帶動滾筒傳送帶512運動。第一電機511安裝于底盤513上，底盤513固設于第一輸送機構510的底部。可以理解的是，在本發明的其他實施例中，第一輸送機構510可以是帶式輸送機等，但不局限于此，只需滿足軸承座310的輸送需求即可。

軸承座310放置于托盤520上進行輸送。托盤520為矩形狀，托盤520內設有與軸承座310配合的凹槽，形成凹槽的周面上貼附有橡膠等軟性材料。軸承座310裝設于托盤520內，和托盤520內的凹槽間隙配合。通過將軸承座310裝設在托盤520中進行輸送，托盤520底部為平整面，能夠更為穩定地進行傳輸。且在實際的應用當中，不需要更換第一輸送機構510，只需更換托盤520即可適應不同規格的軸承座310的焊接需求。

進一步地，為防止軸承座310在輸送過程中跑偏，第一輸送機構510的相對兩側設有第一限位側板530，限制軸承座310的橫向位移。優選地，第一限位側板530的高度大于或等于托盤520的高度，保證托盤520運動過程中不產生橫向位移。

焊接工位503上設有光電開關542，用于控制第一輸送機構510的停止和啟動。在本實施例中，光電開關542為光電控制開關，利用被檢測物對光束的遮擋或反射，由同步回路選通電路，進行物體有無的檢測，具有防止相互干擾的功能，安裝方便，工作狀態穩定，響應速度塊等優點。可以選用對射式、反射式等光電控制開關，但不局限于此。

焊接工位503與焊接機器人550的位置相對應，軸承座310和封板320在焊接工位503上進行焊接操作。為保證焊接過程中，軸承座310不發生位移，提高焊接精準度，在焊接工位503上設有用于固定托盤520的連桿式夾緊機構560。

請參閱圖4和圖5所示，具體地，連桿式夾緊機構560包括第一夾緊系統561、第二夾緊系統562和驅動系統563。第一夾緊系統561和第二夾緊系統562結構相同，兩者呈鏡像對稱設置于第一輸送機構510的相對兩側，托盤520被夾設在第一夾緊系統561和第二夾緊系統562之間。驅動系統563設置在底盤513上，驅動系統563用于驅動第一夾緊系統561和第二夾緊系統562對托盤520的夾緊和松開。

第一夾緊系統561包括夾持件564、活動板565、主動桿568和從動桿，從動桿包括第一連桿567和第二連桿566。第一夾緊系統561通過夾持件564固定連接在第一輸送機構510。第一連桿567和第二連桿566均設置了兩根，兩根第一連桿567的一端分別與主動桿568鉸接，兩根第一連桿567的另一端分別與兩根第二連桿566的一端鉸接，兩根第二連桿566的另一端均與活動板565固定連接，兩根第二連桿566通過連接桿571固定連接，連接桿571的兩端分別與兩根第一連桿567鉸接。

夾持件564上設置有用于第二連桿566滑動的滑動機構564a。在本實施例中，滑動機構564a為設置有凹槽的板體。在其他實施例中，滑動機構564a可設置在其他的固定位置，其也可為帶有通孔的板體，其具體位置和具體結構不做限定。

夾持件564上還設置有限位機構572，限位機構572包括固定板572a和轉動桿572b。固定板572a設置有通孔，轉動桿572b穿過通孔與固定板572a轉動連接，第一連桿567與轉動桿572b固定連接。

當主動桿568運動時，會帶動第一連桿567運動，限位機構572為第一連桿567提供支點，使其呈一定角度轉動，從而帶動第二連桿566在滑動機構564a上滑動，繼而帶動活動板565沿水平方向移動。第一連桿567和第二連桿566均設置了兩根，兩根第一連桿567的另一端分別與兩根第二連桿566的一端鉸接，兩根第二連桿566通過連接桿571固定連接。采用此種方式，可使整個結構更穩定，運動的過程也更流暢，夾緊或松開的效果更好。

夾持件564可以夾在固定的位置上，使第一夾緊系統561可以穩定地活動。夾持件564上設置有滑動機構564a，滑動機構564a可為活動板565提供支撐作用，第二連桿566可以穩定地滑動，則夾緊或松開的效果更好。

第二夾緊系統562的結構與第一夾緊系統561相同，在此不再加以贅述。

驅動系統563包括驅動桿569和用于驅動驅動桿569的驅動裝置，驅動桿569分別與第一夾緊系統561和第二夾緊系統562的主動桿568鉸接。在本實施例中，驅動裝置為液壓驅動裝置，驅動桿569為液壓桿。液壓桿處于主動桿568和液壓桿鉸接處的上方，通過液壓驅動裝置可驅動液壓桿運動，從而帶動主動桿568運動。

連桿式夾緊機構560的工作原理：夾持件564夾在固定的位置上，通過液壓驅動裝置驅動液壓桿向下運動，從而帶動主動桿568成一定的夾角向下運動，主動桿568帶動第一連桿567轉動，第一連桿567帶動第二連桿566在滑動機構564a上運動，從而帶動活動板565向外運動，此時整個連桿式夾緊機構560呈松開狀態。相反地，當液壓驅動裝置驅動液壓桿向上運動時，整個連桿式夾緊機構560呈鎖緊狀態。

需要說明的是，在本發明的其他實施例中，驅動系統563也可以是氣缸，但不局限于此。

封板下料裝置400包括用于輸送封板320的第二輸送機構410和下料機構430。第二輸送機構410設置于輸送工位501，且第二輸送機構410的輸送平臺設置于第一輸送機構510的上方。第二輸送機構410和第一輸送機構510的輸送方向相同。優選地，位于第二輸送機構410下方位置的第一限位側板530向上延伸至第二輸送機構410，形成第二輸送機構410的支撐架，保證第二輸送機構410固定于第一輸送機構510的上方，使整個裝置結構緊湊，節約成本。同時在第一限位側板530上開設有窗口531，便于觀測是否每個托盤520上均裝設有軸承座310，保證自動焊接流水線300的順暢運行。

在本實施例中，第二輸送機構410為平帶輸送機，平帶輸送機包括輸送帶411、轉動連接于輸送帶411的兩個滾軸412以及與任意一根滾軸412連接的動力機構413。動力機構413優選為包括第二電機414、用于固定第二電機414的電機座415、第一帶輪416、第二帶輪417和傳動帶418。第一帶輪416和第二電機414的輸出軸連接，第二帶輪417和任意一根滾軸412連接，傳動帶418套設于第一帶輪416和第二帶輪417。

進一步優選地，為保證封板320的平穩傳送，第一帶輪416和第二帶輪417均設置為V帶輪，傳動帶418為與第一帶輪416和第二帶輪417配合的V帶，且第二電機414的輸出軸和與第二帶輪417連接的滾軸412上均設有軸承。

可以理解的是，在本發明的其他實施例中，第二輸送機構410也可以是其他形式的輸送機，例如鏈條輸送機等。動力機構413可以是第二電機414直接帶動滾軸412轉動，也可以是通過平帶傳動、齒輪傳動等。

進一步地，為防止封板320的輸送過程中產生橫向位移，第二輸送機構410的相對兩側均設置有第二限位側板420。

請參閱圖6-圖11所示，下料機構430包括箱體110，箱體110包括相對的第一側壁111與第二側壁112，相對的第三側壁113與第四側壁114，相對的第一端部110a與第二端部110b。其中，第二端部110b位于箱體110的底端。需要說明的是，箱體110的形狀不限。在本實施例中，箱體110的形狀為長方體。

第一側壁111、第二側壁112、第三側壁113和第四側壁114圍成了豎向的用于堆疊封板320的下料通道(圖中未標記)，箱體110的第二端部110b設置有與下料通道連通的下料口(圖中未標記)。

第二端部110b設有用于選擇性地打開下料口的底板115，底板115與第三側壁113和第四側壁114可滑動地連接。換言之，底板115可相對于第一側壁111或第二側壁112滑動。也即底板115的運動軌跡為：底板115可遠離第二側壁112運動，即從箱體110的內部向箱體110的外部運動；相反地，還可靠近第二側壁112運動。

底板115包括設置于下料口處的底板本體119和設置于底板本體119的相對第一邊緣115a與第二邊緣115b的第一齒條118，位于第一邊緣115a的第一齒條118與第三側壁113間隙設置，位于第二邊緣115b的第一齒條118與第四側壁114間隙設置。

如圖6所示，下料機構430還包括兩個限位件116，每個限位件116包括限位板117，限位板117包括固定連接的限位部117a和第二齒條117b。第三側壁113開設有由第二側壁112向第一側壁111延伸的第一開口(圖中未標記)，第四側壁114開設有由第二側壁112向第一側壁111延伸的第二開口(圖中未標記)；兩個限位部117a可滑動地分別嵌設于第一開口與第二開口，第二齒條117b和第一齒條118間隔設置。

可以理解為：一方面，限位部117a位于箱體110的內部，第二齒條117b位于箱體110的外部；另一方面，限位部117a與第二齒條117b固定連接，兩個限位部117a可滑動地分別嵌設于第一開口與第二開口，即限位部117a與第二齒條117b都可在第一開口與第二開口中滑動。

下料機構430還包括兩個傳動齒輪120，傳動齒輪120分別轉動安裝于第三側壁113與第四側壁114，并且傳動齒輪120位于第一齒條118和第二齒條117b之間，傳動齒輪120同時與第一齒條118和第二齒條117b外嚙合。

如圖7所示，由于底板本體119上設有第一齒條118，限位板117上設有第二齒條117b，第二齒條117b與第一齒條118之間設有配合的傳動齒輪120。當?shù)装?15被推動，使底板115遠離第二側壁112運動時，即從箱體110內往外運動時，傳動齒輪120能夠帶動第二齒條117b，使第二齒條117b靠近第二側壁112運動。

底板本體119與第三側壁113之間以及底板本體119與第四側壁114之間分別連接有拉簧121。具體地，拉簧121的一端與底板115連接，另一端與第三側壁113連接。同理，另一個拉簧121的一端與第一齒條118連接，另一端與第四側壁114連接。拉簧121具有一定的彈性，當?shù)装?15完全從箱體110的內部運動到箱體110的外部時，拉簧121可將底板115從箱體110的外部拉回到箱體110的內部，并回到初始位置。

再次參閱圖6，限位部117a到底板本體119的距離小于豎向重疊的兩個封板320的高度差。封板320的形狀為圓弧狀，可以理解為，限位部117a不僅可以將兩個封板320隔離開，當限位部117a進入箱體110內時還能將位于上方的封板320頂住，使上方的封板320不往下落。

請參閱圖7和圖8所示，第三側壁113與第四側壁114分別開設有導向槽125，導向槽125的槽口靠近底板115，底板115上連接有承重桿126。承重桿126穿過導向槽125的槽口，且承重桿126的另一端連接有卡板127。換言之，承重桿126的一端與卡板127連接，另一端與底板115連接。采用此種方式可防止底板115在滑動的過程中脫落。在本實施例中，優選地，卡板127選用摩擦力較小的材質制成，即底板115在導向槽125內滑動時不受阻礙。進一步地，卡板127靠近底板115的面上可設有多個滑輪128。滑輪128的數量不限。

如圖9所示，下料機構430還包括空心槽129，空心槽129固定嵌設于第一開口與第二開口，且空心槽129位于限位件116的外部，以輔助限位件116不脫落。具體地，空心槽129的槽口方向靠近第二齒條117b，第二齒條117b上設有掛鉤130，空心槽129上設有與掛鉤130配合的連桿131。也即，連桿131的兩端分別連接在空心槽129的兩端。此時，第二齒條117b可隨著掛鉤130通過連桿131相對于空心槽129運動，連桿131能夠支撐第二齒條117b，防止第二齒條117b脫落。

進一步地，再次參閱圖7，為了防止第一齒條118與第二齒條117b相對滑出，第二齒條117b與第一齒條118上設有限位卡132。限位卡132的形狀不限，可為三角形、長條形、圓形等。只要滿足限位卡132的能夠抵住傳動齒輪120上的鋸齒，使傳動齒輪120不再轉動即可。

如圖7和圖10所示，底板本體119設有凸起122，凸起122設有開槽123，第三側壁113和第四側壁114遠離出料端的一端均設有限位軸124，限位軸124嵌設于開槽123。此時第一齒條118設置在凸起122靠近第二齒條117b的面上。如圖11所示，這樣設置的好處在于：底板115被推動，使底板115遠離第二側壁112運動，當?shù)装?15完全從箱體110內部運動到箱體110的外部時，底板115會圍繞限位軸124向上運動，封板320完全落下入托盤520后，能夠使托盤520繼續往前運動，不被底板115卡住。當托盤520隨著第一輸送機構510完全遠離箱體110后，底板115會自動圍繞限位軸124往回運動，再被拉簧121拉回到初始位置。

下料機構430的工作原理為：當?shù)装?15遠離第二側壁112運動時，即從箱體110內往外運動時，第一齒條118帶動傳動齒輪120轉動，隨后傳動齒輪120帶動兩側的第二齒條117b使第二齒條117b靠近第二側壁112運動。此時，由于第二齒條117b到底板115的距離小于豎向重疊的兩個封板320的高度差，限位部117a稍微進入箱體110內時即可將第一封板321與第二封板322隔離開，同時頂住第二封板322，不讓第二封板322往下落。當?shù)装?15完全從箱體110的內部運動到箱體110的外部時，位于底板115上的第一封板321即從箱體110中落下。此時第二齒條117b也已經完全從箱體110的外部運動到箱體110的內部，因此第二封板322不會從箱體110中落下，即完成一次下料。第一封板321從箱體110中落下后，不再推動底板115，利用拉簧121使底板115恢復到初始位置，第二齒條117b也恢復到初始位置。此時第二封板322可落入底板115上，再次推動底板115，即可進行下一次下料。

自動焊接流水線300的工作原理是：軸承座310裝設在托盤520上，托盤520放置在第一輸送機構510上。啟動第一輸送機構510，軸承座310由輸送工位501朝向組裝工位502運動。

底板本體119包括第一面133與第二面134，第一面133到第一輸送機構510的距離為第一距離，第二面134到第一輸送機構510的距離為第二距離，軸承座310裝設于托盤520后的高度為H1，H1界于第一距離到第二距離之間。當托盤520移動到組裝工位502時，軸承座310會推動下料機構430的底板115，底板115打開，封板320豎直下落至軸承座310上，完成封板320和軸承座310的自動組裝。第二輸送機構410將組裝好的封板320和軸承座310繼續向焊接工位503輸送。

當托盤520移動至焊接工位503被光電開關542檢測到時，控制第一輸送機構510停止，同時啟動連桿式夾緊機構560夾緊托盤520。焊接機器人550開始進行焊接工作。當焊接完成后，發送信號到連桿式夾緊機構560，控制松開托盤520，同時再次啟動第一輸送機構510，進行下一個軸承座310和封板320的組裝和焊接。

通過上述設計的自動焊接流水線300，可以滿足軸承座310和封板320的自動組裝和焊接，改善封板320焊接效率低下的問題。為焊接機器人550提供一種自動流水工裝，極大提高了工作效率，并節約了大量的人力。

本發明實施例還提供一種生產流水線，其包括上述的自動焊接流水線300。

以上所述僅為本發明的優選實施方式而已，并不用于限制本發明，對于本領域的技術人員來說，本發明可以有各種更改和變化。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
