本實用新型專利涉及了木工、金工機械設備技術領域，具體涉及一種用于臺鉆的快速定深機構。

技術背景

在機械行業中，通過絲桿與螺母螺紋旋轉配合，達到升降的功能是極為普遍的，絲桿與螺母的有效配合也是機械行業較為常用的，此機構的優點是結構簡單，易加工，成本低，定位精度高等。傳統的鉆孔定位裝置采用一個可安裝在臺上鉆床上的連接盤，連接盤與臺式鉆床的主軸套固定在一起，將滑套根據所鉆工件的鉆孔深度調節好高度后將調節螺釘鎖緊，不便于操作，且由于其機構的特點導致旋轉速度較低，達到指定位置所消耗的時間較長等缺點，隨著工藝的發展及人們生活節奏的加快，此機構的缺點越來越明顯，工作效率不高，勢必要進行革新，所以要求技術人員進行革新。

技術實現要素：

針對現有技術中存在的定深機構旋轉速度較低，達到指定位置所消耗的時間較長，導致的工作效率不高的技術問題，本實用新型在保留原機構優點的同時解決了機構效率較低的問題，公開了一種用于臺鉆的快速定深機構，打破了常規必須使用螺母與絲桿螺紋旋轉的方式，應用到鉆床加工定深等工作系統中，實現了無需轉動螺母即可快速、有效、精準的運動到指定位置。

本實用新型采取的技術方案為：

一種用于臺鉆的快速定深機構，包括定深結構組件，所述定深結構組件包括定深螺母、彈簧、定深滑套和絲桿，所述定深滑套設置為沿中心軸處開設一個通孔的圓柱體結構，且定深滑套的一側呈水平橫向開設一個光孔，所述定深螺母為橫向設置的圓柱體結構，定深螺母沿徑向開設有中空長槽，中空長槽的內側壁設置為半螺紋結構，定深螺母與彈簧一起通過光孔安裝在定深滑套件上，絲桿穿過定深滑套的通孔、中空長槽與定深螺母連接。

進一步的，所述定深滑套的通孔和光孔呈垂直排布。

進一步的，所述中空長槽的直徑比絲杠的直徑寬，光孔的直徑比定深螺母和彈簧的直徑寬。

進一步的，所述定深螺母通過按壓，使彈簧壓縮至光孔部分，中空長槽與定深滑套的通孔同軸。

進一步的，所述定深螺母的中空長槽內壁靠近彈簧一側設置有螺紋，遠離彈簧一側設置為光滑壁面。

進一步的，所述絲杠設置為外壁開設有外螺紋的圓柱體結構，在絲桿上設置有標尺，可以快速達到定深的效果。

進一步的，所述定深結構組件安裝在臺鉆上，定深結構組件的絲杠上端連接在臺鉆機頭上端，絲杠下端通過定深止動塊、螺母和定深連接座固定連接，定深螺母下端正對絲杠的位置安裝有定深擋板。

更進一步的，所述定深擋板設置為一側端開口的U型結構，定深擋板連接 端固定在臺鉆機頭的側部。

本實用新型的有益效果為：

本實用新型采用絲桿傳動原理的新型快速定深結構，通過用力按壓定深螺母，使彈簧壓縮至光孔部分與定深滑套的通孔同軸，此時定深滑套可以在要求范圍能快速滑動，到指定位置時只需將定深螺母施加的壓力撤銷，在彈簧的作用下螺母復位，此時通過螺紋的配合定深螺母固定，其特點是螺母無需轉動，即可達到在絲桿上的快速、有效運動，突破了常規螺母、絲桿的運動方式。

本實用新型中的絲杠設置為外壁開設有外螺紋的圓柱體結構，在絲桿上設置有標尺，此快速定深機構機構簡單、易加工、成本低、定位精度高且能夠快速達到定深的效果，應用到鉆床加工定深等工作系統中，從而解決了上面提及的目前存在的問題，這一利用，在新型鉆床上已通過了驗證，市場應用前景廣闊。

本專利公開并闡述了一種新的鉆床快速定深方式，定深滑套的通孔和光孔呈垂直排布，定深螺母的中空長槽內壁靠近彈簧一側設置有螺紋，遠離彈簧一側設置為光滑壁面，通過快速、有效的螺母與絲桿配合，與常規的螺母轉動方式比較，此快速定深能夠使螺母無需旋轉即可在絲桿上快速、有效的運動到指定位置，從而達到定深效果，本專利的使用更加快捷簡便，達到與傳統定深機構相同效果的同時大大節省了操作時間。

附圖說明

圖1為本實用新型的結構原理示意圖；

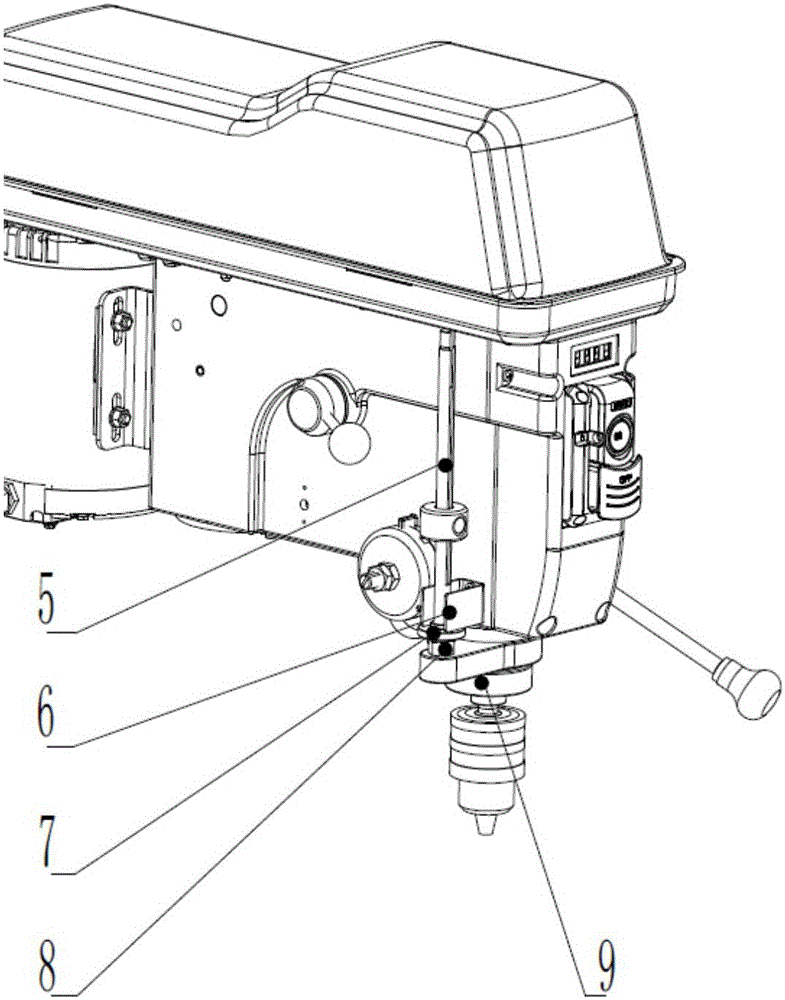

圖2為本實用新型的使用結構圖；

圖1中1、定深螺母，2、彈簧，3、定深滑套，4、絲桿。

圖2中5、定深結構組件，6、定深擋板，7、定深止動塊，8、螺母，9、定深連接座。

具體實施方式

下面結合附圖詳細說明本實用新型專利。

如圖1和圖2所示，一種用于臺鉆的快速定深機構，包括定深結構組件5，所述定深結構組件5包括定深螺母1、彈簧2、定深滑套3和絲桿4，所述定深滑套3設置為沿中心軸處開設一個通孔的圓柱體結構，且定深滑套3的一側呈水平橫向開設一個光孔，定深滑套3的通孔和光孔呈垂直排布，所述定深螺母1為橫向設置的圓柱體結構，定深螺母1沿徑向開設有中空長槽，中空長槽的直徑比絲杠的直徑寬，光孔的直徑比定深螺母1和彈簧2的直徑寬，中空長槽的內側壁設置為半螺紋結構，定深螺母1的中空長槽內壁靠近彈簧2一側設置有螺紋，遠離彈簧2一側設置為光滑壁面，定深螺母1與彈簧2一起通過光孔安裝在定深滑套3件上，絲桿4穿過定深滑套3的通孔、中空長槽與定深螺母1連接。此快速定深能夠使螺母8無需旋轉即可在絲桿4上快速、有效的運動到指定位置，從而達到定深效果，本專利的使用更加快捷簡便，達到與傳統定深機構相同效果的同時大大節省了操作時間。

定深螺母1通過按壓，使彈簧2壓縮至光孔部分，中空長槽與定深滑套3的通孔同軸。通過用力按壓定深螺母1，使彈簧2壓縮至光孔部分與定深滑套3 的通孔同軸，此時定深滑套3可以在要求范圍能快速滑動，到指定位置時只需將定深螺母1施加的壓力撤銷，在彈簧2的作用下螺母8復位，此時通過螺紋的配合定深螺母1固定，其特點是螺母8無需轉動，即可達到在絲桿4上的快速、有效運動，突破了常規螺母8、絲桿4的運動方式。

絲杠設置為外壁開設有外螺紋的圓柱體結構，在絲桿4上設置有標尺，可以快速達到定深的效果，定深結構組件5安裝在臺鉆上，定深結構組件5的絲杠上端連接在臺鉆機頭上端，絲杠下端通過定深止動塊7、螺母8和定深連接座9固定連接，定深螺母1下端正對絲杠的位置安裝有定深擋板6，此快速定深機構機構簡單、易加工、成本低、定位精度高且能夠快速達到定深的效果，應用到鉆床加工定深等工作系統中，從而解決了上面提及的目前存在的問題，這一利用，在新型鉆床上已通過了驗證，市場應用前景廣闊。

定深擋板6設置為一側端開口的U型結構，定深擋板6連接端固定在臺鉆機頭的側部，起到限位和支撐作用，當定深滑套3沿著絲杠上下滑動時，有效的控制了定深滑套3的活動范圍，避免定深滑套3用力過大對臺鉆機頭造成的損壞，有效延長了定深結構組件5的使用壽命。

具體安裝使用過程為：

定深螺母1由長槽半螺紋構成，與彈簧2一起裝在外面的定深滑套3上，最后與絲桿4連接。通過用力按壓定深螺母1，使彈簧2壓縮至光孔部分與定深滑套3通孔同軸，此時定深滑套3可以在要求范圍能快速滑動，到指定位置時只需將定深螺母1施加的壓力撤銷，在彈簧2的作用下螺母8復位，此時通過螺紋的配合定深螺母1固定，此時定深滑套3也相應固定，此時主動臺鉆的手柄，使定深連接座9向下運動，當定深滑套3到達定深擋板6后運動停止，此時已經達到要求的鉆孔深度。

以上所述并非是對本專利的限制，應當指出：對于本技術領域的普通技術人員來說，在不脫離本專利實質范圍的前提下，還可以做出若干變化、改型、添加或替換，這些改進和修改也應視為本專利的保護范圍。
