本實用新型涉及一種夾具裝置，尤其涉及一種銑床專用夾具裝置，屬于機械行業技術領域。

背景技術：

銑床在機修或單件、小批量加工零件時均需要采用螺栓、壓板、支撐鐵三大件固定待加工零件，需要費時費力尋找合適的螺栓、壓板、支撐鐵，往往找不到合適的螺栓、壓板、支撐鐵，勉強對付，容易造成裝卡不良，甚至造成產品質量、人身或機床事故。

技術實現要素：

為了解決上述問題，本實用新型的目的在于提供一種銑床專用夾具裝置，是代替螺栓、壓板及支撐鐵三大件為一體的裝置，在底座下面設有四個等距離的T形滑塊，與銑床臺面的T形槽相配合，可以縱向或橫向連接在銑床臺面上。起螺栓做用的部分是在壓板座上螺紋連接的壓緊螺栓，在壓緊螺栓上通過壓簧支撐壓板，轉動壓緊螺栓可以調整壓板高度以適應不同工件高度需要并且壓板上的連接孔為長條開孔，可以前后適當調整。起支撐鐵做用的是在支撐座上螺紋連接的支撐螺桿上的支撐圈，在支撐螺桿上通過支撐圈連接具有長條開孔的壓板，通過轉動六角帽可以調整壓板高度。使用時首先根據工件高度調整壓緊螺栓使壓板處于合適高度，再調整六角帽通過支撐圈調整壓板后端高度，通過壓緊螺栓、支撐螺桿配合調整，使壓板處于水平狀態，最后旋緊壓緊螺栓壓緊工件。裝置一體化，具有調整高度快速準確，壓緊牢固可靠，使用靈活方便，減少備用螺栓、壓板、支撐鐵，是一種高效節能的銑床專用夾具裝置。

本實用新型解決其技術問題所采用的技術方案是：銑床專用夾具裝置，它 是由底座、T形滑塊、壓板座、壓緊螺栓、大墊圈、大彈簧墊、壓簧、壓板、支撐座、支撐螺桿、支撐圈、小彈簧墊、小墊圈、中墊圈、銷軸、六角帽組成。在底座下邊設有的四個等距離的凹槽內分別固定有T形滑塊，在底座上邊設有的大、小凹槽內分別固定有壓板座、支撐座。在壓板座的內螺紋上連接有壓緊螺栓，在壓緊螺栓的螺帽與壓板座之間由上至下依次連接有大墊圈、大彈簧墊、壓板、壓簧。在支撐座的內螺紋上連接有支撐螺桿，支撐螺桿的中部固定有支撐圈，在支撐圈上面的支撐螺桿為光桿端，在光桿端由下至上依次連接有小彈簧墊、小墊圈、壓板、中墊圈，在光桿端的上端頭通過銷軸連接有六角帽。所述的壓板上設有兩個長條開孔，壓板通過兩個長條開孔分別與壓緊螺栓、支撐螺桿的光桿端連接。

本實用新型的有益效果是：是替代螺栓、壓板及支撐鐵三大件為一體的銑床專用夾具裝置，通過對壓緊螺栓、支撐螺桿的協同調整，使壓板可以在水平方向快速任意調節其高度，適合對不同高度工件進行縱、橫向裝夾加工，省時省力，快捷方便，可以有效提高產品質量和生產效率，由于壓板水平調整準確，可使工件垂直受力，使工件裝夾牢固可靠，完全可以避免發生質量、人身、設備事故。

附圖說明

下面結合附圖和具體實施方式對本實用新型做進一步說明。

圖1是本實用新型銑床專用夾具裝置的結構示意圖。

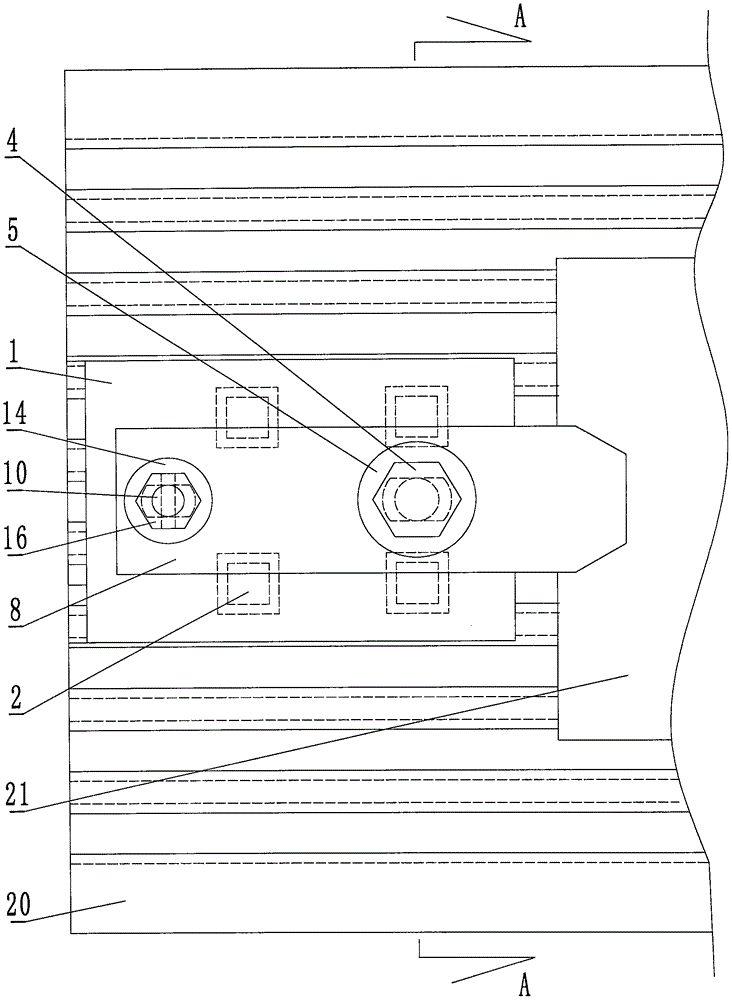

圖2是圖1的俯視結構示意圖。

圖3是圖2的A-A結構示意圖。

圖4是圖2的橫向使用時的結構示意圖。

圖5是圖1的另一種使用狀態的結構示意圖。

圖6是圖1的又一種使用狀態的結構示意圖。

圖7是圖1的再一種使用狀態的結構示意圖。

附圖標記

1、底座 2、T形滑塊 3、壓板座 4、壓緊螺栓 5、大墊圈

6、大彈簧墊 7、壓簧 8、壓板 9、支撐座 10、支撐螺桿

11、支撐圈 12、小彈簧墊 13、小墊圈 14、中墊圈 15、銷軸

16、六角帽 20、銑床臺面 21、工件 22、墊塊。

具體實施方式

請參閱圖1至圖3，銑床專用夾具裝置，它是由底座、T形滑塊、壓板座、壓緊螺栓、大墊圈、大彈簧墊、壓簧、壓板、支撐座、支撐螺桿、支撐圈、小彈簧墊、小墊圈、中墊圈、銷軸、六角帽組成。在底座1下邊設有的四個等距離的凹槽內分別固定有T形滑塊2，在底座1上邊設有的大、小凹槽內分別固定有壓板座3、支撐座9。在壓板座3的內螺紋上連接有壓緊螺栓4，在壓緊螺栓4的螺帽與壓板座3之間由上至下依次連接有大墊圈5、大彈簧墊6、壓板8、壓簧7。在支撐座9的內螺紋上連接有支撐螺桿10，支撐螺桿10的中部固定有支撐圈11，在支撐圈11上面的支撐螺桿10為光桿端，在光桿端由下至上依次連接有小彈簧墊12、小墊圈13、壓板8、中墊圈14，在光桿端的上端頭通過銷軸15連接有六角帽16。所述的壓板8上設有兩個長條開孔，壓板8通過兩個長條開孔分別與壓緊螺栓4、支撐螺桿10的光桿端連接。

使用方法：裝置底座1下面等距離連接有四個與銑床臺面20上T形槽相配合T形滑塊2，可以根據需要縱向或橫向?qū)⒀b置滑動連接在銑床臺面20上，壓板8上設有兩個長條開孔與壓緊螺栓4、支撐螺桿10連接配合，可以根據需要適當前后竄動調整壓板8，壓板8通過壓簧7、支撐圈11支撐，根據工件21高度需要，通過壓緊螺栓4、支撐螺桿10同步調整壓板8高度，在保持壓板8盡量水平的基礎上進一步旋動壓緊螺栓4壓緊工件21，通過壓板8水平調整可以保證工件21得到最大的夾緊力并且工件21為垂直受力，使在夾緊過程中工件21不移動，保證裝夾安全可靠。圖1為裝夾最大高度工件21的結構示意 圖，圖5為裝夾中等高度工件21的結構示意圖，圖6為裝夾最小高度工件21的結構示意圖，圖7為裝夾超低高度工件21時通過加裝墊塊22壓緊工件21后的結構示意圖，圖4為橫向使用裝置裝夾工件21的結構示意圖。
