本實用新型涉及一種活塞車鏜孔調節裝置。

背景技術：

傳統鏜床在加工活塞銷孔的時候，由于沒有合適的調節定位裝置，使得每種機型的活塞在進行不同銷孔高度的加工時，都需要采用不同的方式來調節活塞銷孔的高度，使得加工精度和效率大大降低。

技術實現要素：

本實用新型目的是針對現有技術存在的缺陷提供一種活塞車鏜孔調節裝置。本實用新型為實現上述目的，采用如下技術方案：一種活塞車鏜孔調節裝置，包括用于放置和定位活塞的工裝底座，設置在所述工裝底座一側的外側調節板，以及設置在所述外側調節板上端的調節平臺；所述工裝底座上對稱設置有用于定位活塞的活塞定位限制銷，以及對稱設置有用于壓緊活塞上端面的活塞壓板組件；所述外側調節板的一側設置有多個用于鎖緊工裝的鎖緊螺栓組件；所述調節平臺上設置有用于調節活塞銷孔高度的調節螺桿組件。

本實用新型的有益效果：本實用新型適合多種機型活塞的不同銷孔高度的精加工，能夠解決傳統鏜床效率低，功效慢的問題，大大提高了加工效率及加工精度。

附圖說明

圖1為本實用新型的主視圖結構示意圖。

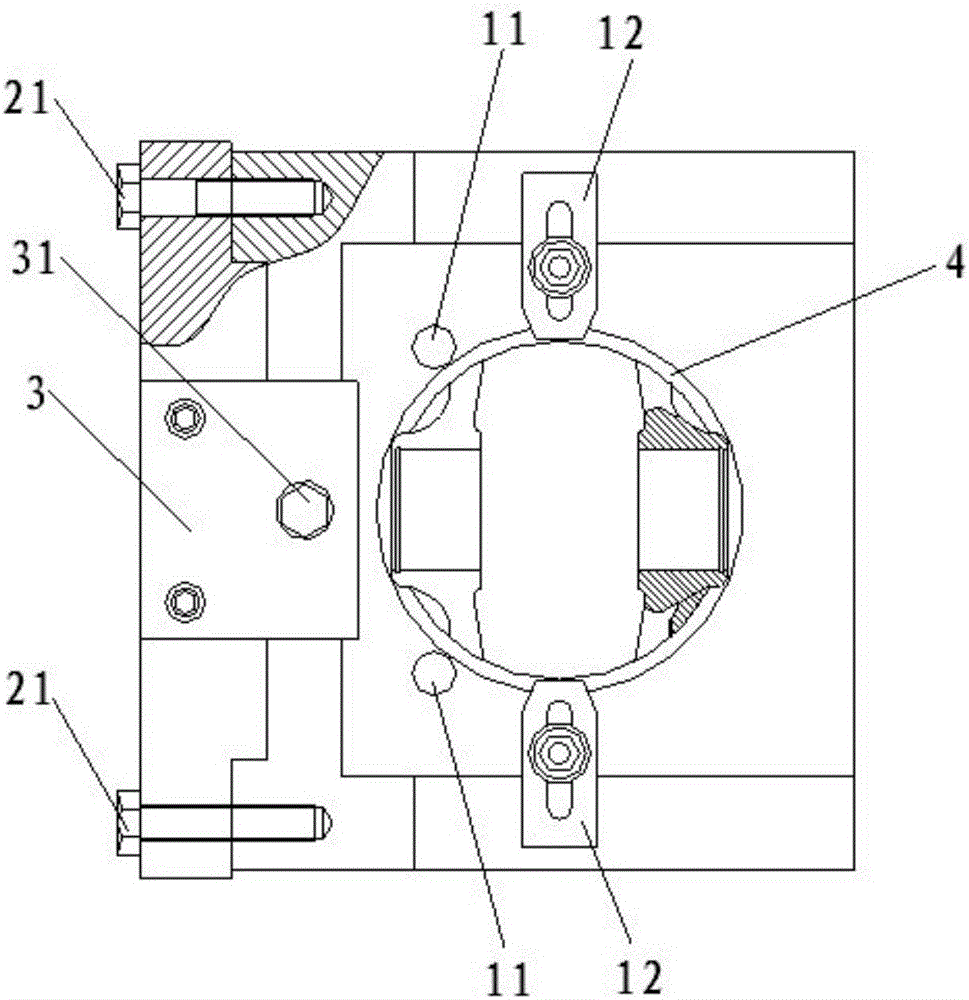

圖2為本實用新型的俯視圖結構示意圖。

具體實施方式

圖1、圖2所示，涉及一種活塞車鏜孔調節裝置，包括用于放置和定位活塞的工裝底座1，設置在所述工裝底座1一側的外側調節板2，以及設置在所述外側調節板2上端的調節平臺3；所述工裝底座1上對稱設置有用于定位活塞的活塞定位限制銷11，以及對稱設置有用于壓緊活塞上端面的活塞壓板組件12；所述外側調節板2的一側設置有多個用于鎖緊工裝的鎖緊螺栓組件21；所述調節 平臺3上設置有用于調節活塞銷孔高度的調節螺桿組件31。

工作原理如下:

第一步：將活塞4裝在工裝底座1上；通過活塞定位限制銷11定位活塞的位置，并活塞壓板組件12壓緊活塞。

第二步：按照所需要的活塞銷孔的實際要求，手動旋動調節螺桿1來調節活塞銷孔高度。

第三步：通過鎖緊螺栓組件21鎖緊外側調節板2與工裝底座1的結合面。

第四步：由配合的機床進行相應加工。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
