本實用新型涉及制鞋技術領域，具體為一種具有檢測平行度和安全警報功能的鞋墊沖壓裝置。

背景技術：

沖壓機作為機械行業中比較普遍的機械設備之一，其用途也非常廣泛，在各個行業領域均有沖壓機械裝備，尤其是在制造業。在制造發展的今天，源源不斷的產品被制造出來為人們所使用。人們對時尚穿著的追求，更新換代日益頻繁，其中，制造業中鞋子生產也隨之加大，在鞋業，鞋墊以及鞋底部往往需要沖壓成型，這就需要用到沖壓機，市場上出現的沖壓機往往在使用過程中，日積月累的使用，導致下模座因沖壓變形，影響產品的精度，而且，在變形比較大的時候，還會使整個沖壓裝置損壞危機人們安全。為此，我們提出一種具有檢測平行度和安全警報功能的鞋墊沖壓裝置。

技術實現要素：

本實用新型的目的在于提供一種具有檢測平行度和安全警報功能的鞋墊沖壓裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種具有檢測平行度和安全警報功能的鞋墊沖壓裝置，包括基座、支架、警報裝置、中央處理器和控制開關，所述基座上設有兩個平行的支架，且兩個支架上端通過連接桿連接，所述連接桿上滑動連接有液壓伸縮裝置，且液壓伸縮裝置的下端連接有沖壓模，所述沖壓模的下方設有下模座，下模座的下方設有防撞鋼板，且下模座和防撞鋼板之間對稱設有紅外線發射器和紅外線接收器，所述紅外線發射器和紅外線接收器均與中央處理器電性連接，中央處理器電性連接警報裝置，所述防撞鋼板的下端面連接有多個彈簧，每個所述彈簧下方匹配設有傳感器，所述傳感器連接在基座上，且傳感器和中央處理器電性連接，中央處理器和控制開關電性連接，所述中央處理器和控制開關放置在基座上，且中央處理器上方設有的警報裝置連接在支架側面上。

優選的，兩個所述支架均垂直設置在基座上，且兩個支架均開設有小孔，且小孔均位于下模座和防撞鋼板之間，兩個小孔分別用于安裝紅外線發射器和紅外線接收器。

優選的，所述彈簧至少有四個，且彈簧等間距呈正方形分布。

優選的，所述傳感器至少有四個，且傳感器等間距呈正方形分布。

與現有技術相比，本實用新型的有益效果是：此一種具有檢測平行度和安全警報功能的鞋墊沖壓裝置結構簡單，底部設有的傳感器可以對沖壓結構所出現壓力過猛的意外進行了安全防御，通過加入紅外線發射器和紅外線接收器，可對下模座的平行度隨時進行監控，保證了沖壓鞋墊的精度。從而提高了鞋業生產的質量，具有安全和精度雙重的有益效果。

附圖說明

圖1為本實用新型結構示意圖；

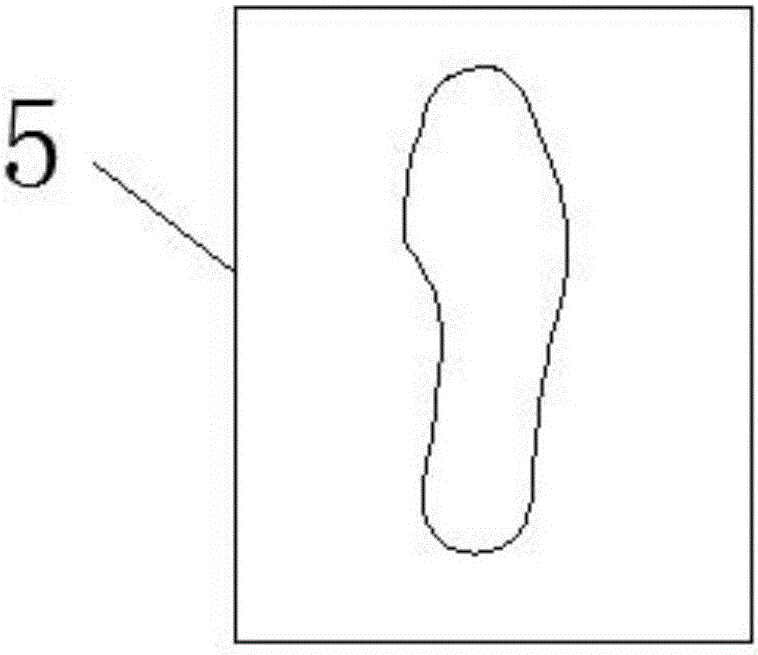

圖2為沖壓模結構仰視圖。

圖中：1基座、2支架、3連接桿、4液壓伸縮裝置、5沖壓模、6下模座、7防撞鋼板、8紅外線發射器、9紅外線接收器、10彈簧、11傳感器、12警報裝置、13中央處理器、14控制開關。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種具有檢測平行度和安全警報功能的鞋墊沖壓裝置，包括基座1、支架2、警報裝置12、中央處理器13和控制開關14，所述基座1上設有兩個平行的支架2，且兩個支架2上端通過連接桿3連接，所述連接桿3上滑動連接有液壓伸縮裝置4，且液壓伸縮裝置4的下端連接有沖壓模5，所述沖壓模5的下方設有下模座6，下模座6的下方設有防撞鋼板7，且下模座6和防撞鋼板7之間對稱設有紅外線發射器8和紅外線接收器9，所述紅外線發射器8和紅外線接收器9均與中央處理器13電性連接，中央處理器13電性連接警報裝置12，所述防撞鋼板7的下端面連接有多個彈簧10，每個所述彈簧10下方匹配設有傳感器11，所述傳感器11連接在基座1上，且傳感器11和中央處理器13電性連接，中央處理器13和控制開關14電性連接，所述中央處理器13和控制開關14放置在基座1上，且中央處理器13上方設有的警報裝置12連接在支架2側面上，兩個所述支架2均垂直設置在基座1上，且兩個支架2均開設有小孔，且小孔均位于下模座6和防撞鋼板7之間，兩個所述小孔分別插接有紅外線發射器8和紅外線接收器9，所述彈簧10至少有四個，且彈簧10等間距呈正方形分布，所述傳感器11至少有四個，且傳感器11等間距呈正方形分布。

工作原理：在機器工作時候，將毛坯的鞋子材料板放在下模座6上，通過控制液壓伸縮裝置4的下壓帶動沖壓模5向下擠壓鞋子材料板成型。日積月累的使用沖壓，會對下模座6整個平行度有損傷而導致下壓變形，當下模座6比較平整或者變形程度很小時候，其中，紅外線發射器8會沿著直線毫無阻擋的發射出去被紅外線接收器9所接收，一旦出現下模座6出現變形程度大，下端凸起，此時，紅外線發射器8會沿著直線就會被下模座6的凸起所阻擋，從而紅外線接收器9就接收不到信號了。此時，紅外線接收器9會將此現象通過信號傳遞給中央處理器13，中央處理器13再發出信號給警報裝置12，發出警報提醒操作工需要更換或者維修下模座6提高產品的沖壓精度。

當機器設備中的液壓伸縮裝置4突然用力過猛時候，對下模座6猛然撞擊，防撞鋼板7會對下模座6有沖擊緩沖作用，防撞鋼板7被沖擊向下移動帶動彈簧10觸碰到傳感器11，傳感器11將信號傳輸給中央處理器13，中央處理器13再將指令發給控制開關14，從而控制開關14將會停止整個設備的工作，達到安全保護的效果。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
