本實用新型涉及熱風槍技術領域，具體為一種帶負離子裝置的熱風槍。

背景技術：

熱風槍是電子維修人員經常用到的一種焊接設備，但傳統的熱風槍結構簡單，功能單一，在實際的使用的過程中達不到理想的使用效果，傳統的熱風槍進風口內部容易積攢灰塵，會導致進風不流暢，而且影響散熱效果，傳統的熱風機不具備負離子發生裝置，這樣在處理一些特殊的敏感元件時，會因為靜電對元件造成損壞，傳統的熱風槍不具備溫控模塊，在溫度過高時不能及時的降溫，傳統的熱風槍往往由于設計的原因風力達不到實際的使用要求。

技術實現要素：

本實用新型的目的在于提供一種帶負離子裝置的熱風槍，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種帶負離子裝置的熱風槍，包括主體、噴嘴接頭、加熱管、轉軸、可拆卸風柵、負離子發生器、手柄風罩，所述主體表面安裝有噴嘴接頭、保護罩和可拆卸風柵，所述噴嘴接頭表面安裝有噴嘴，所述主體內部安裝有加熱管，且加熱管內部安裝有電熱絲，所述加熱管表面安裝有隔熱裝置，所述主體內部安裝有負離子發生器、溫度傳感器、風罩和電動機，且電動機和轉軸聯動，所述轉軸表面安裝有風機葉片，所述主體底部安裝有手柄，且手柄表面安裝有電源開關、風量調節旋鈕和溫度調節旋鈕。

優選的，所述可拆卸風柵表面安裝有螺紋進風管。

優選的，所述負離子發生器頂部安裝有負離子釋放裝置。

優選的，所述手柄內部安裝有溫控模塊。

優選的，所述風罩內部安裝有固定軸，且固定軸安裝在軸套內部，所述軸套表面安裝有渦輪葉片。

與現有技術相比，本實用新型的有益效果是：該設備通過可拆卸風柵表面安裝有螺紋進風管，能夠對可拆卸風柵進行拆卸清洗，防止因為灰塵過多影響進氣和散熱，通過負離子發生器頂部安裝有負離子釋放裝置，能夠有效防止因為靜電而導致元件損壞的問題，通過手柄內部安裝有溫控模塊，能夠在風槍溫度過高時對電熱絲進行斷電同時風機葉片繼續轉動對風槍降溫，在溫度恢復到標準值時電熱絲繼續工作，通過風罩內部安裝有固定軸，且固定軸安裝在軸套內部，軸套表面安裝有渦輪葉片，能夠通過渦輪葉片增加熱風槍的風力。

附圖說明

圖1為本實用新型的結構示意圖；

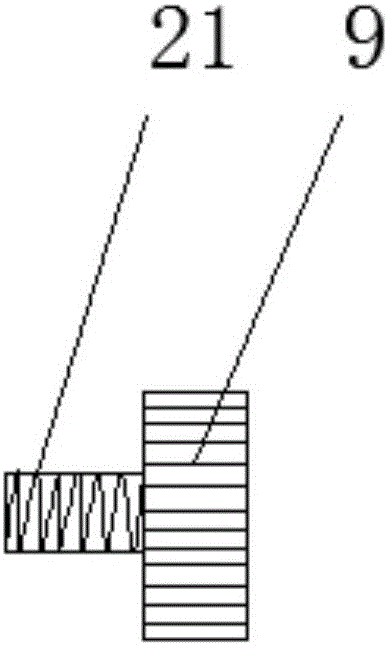

圖2為本實用新型的可拆卸風柵結構示意圖；

圖3為本實用新型的風罩結構示意圖。

圖中：1-噴嘴；2-噴嘴接頭；3-保護罩；4-隔熱裝置；5-加熱管；6-電熱絲；7-主體；8-風機葉片；9-可拆卸風柵；10-轉軸；11-電動機；12-風罩；13-風量調節旋鈕；14-溫度調節旋鈕；15-溫控模塊；16-手柄；17-電源開關；18-溫度傳感器；19-負離子發生器；20-負離子釋放裝置；21-螺紋進風管；22-渦輪葉片；23-軸套；24-固定軸。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1、圖2和圖3，本實用新型提供的一種實施例：一種帶負離子裝置的熱風槍，包括主體7、噴嘴接頭2、加熱管5、轉軸10、可拆卸風柵9、負離子發生器19、手柄16風罩12，主體7表面安裝有噴嘴接頭2、保護罩3和可拆卸風柵9，噴嘴接頭2表面安裝有噴嘴1，主體7內部安裝有加熱管5，且加熱管5內部安裝有電熱絲6，加熱管5表面安裝有隔熱裝置4，主體7內部安裝有負離子發生器19、溫度傳感器18、風罩12和電動機11，且電動機11和轉軸10聯動，轉軸10表面安裝有風機葉片8，主體7底部安裝有手柄16，且手柄16表面安裝有電源開關17、風量調節旋鈕13和溫度調節旋鈕14，可拆卸風柵9表面安裝有螺紋進風管21，負離子發生器19頂部安裝有負離子釋放裝置20，手柄16內部安裝有溫控模塊15，風罩12內部安裝有固定軸24，且固定軸24安裝在軸套23內部，軸套23表面安裝有渦輪葉片22。

工作原理：使用該設備時，按下電源開關17，電熱絲6通電加熱電動機11帶動轉軸10轉動，轉軸10表面的風機葉片8旋轉產生風壓通過負離子釋放裝置20后向加熱管5流動，熱風通過噴嘴接頭2進入到噴嘴1通過風量調節旋鈕13和溫度調節旋鈕14可以調節熱風槍的風量大小和溫度大小，另外當風槍內溫度過高時，可以通過溫控模塊15控制電熱絲6斷電，同時風機葉片8繼續轉動進行降溫，當溫度達到合適溫度是，電熱絲6繼續開始工作。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
