本實用新型涉及一種沉孔。

背景技術：

在薄零件上沖裁沉孔時，往往因零件太薄，應力無處釋放，造成沖裁后零件表面不夠平整，影響零件質量。

技術實現要素：

本實用新型的目的在于克服現有技術存在的以上問題，提供一種沉孔，特殊的孔型能夠釋放應力，使零件表面平整，提升質量。

為實現上述技術目的，達到上述技術效果，本實用新型通過以下技術方案實現：

一種沉孔，開設在薄零件上，由孔及孔一側的沉頭構成，所述孔周圍沿徑向開設有至少一道跑料槽，所述跑料槽貫穿薄零件兩面，跑料槽沿徑向延伸至沉頭外。

進一步的，所述跑料槽至少開設有兩道，均勻分布在所述孔周圍。

優選的，所述跑料槽開設有四道，均勻分布在所述孔周圍。

優選的，所述跑料槽開設有六道，均勻分布在所述孔周圍。

本實用新型的有益效果是:

跑料槽用以釋放沖裁沉孔后產生的應力，使零件兩側表面依然保持平整，提高零件質量。

上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。本實用新型的具體實施方式由以下實施例及其附圖詳細給出。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本申請的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為一種沉孔俯視圖；

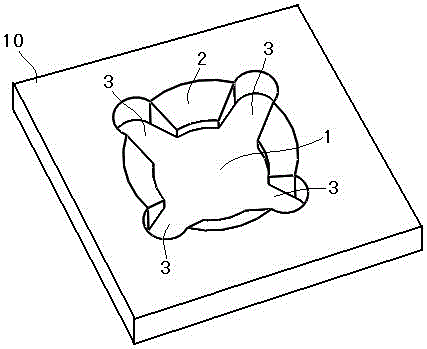

圖2為一種沉孔透視圖；

圖3為另一種沉孔俯視圖；

圖4為另一種沉孔透視圖。

具體實施方式

下面將參考附圖并結合實施例，來詳細說明本實用新型。

參照圖1、圖2所示，一種沉孔，開設在薄零件10上，由孔1及孔1一側的沉頭2構成，所述孔1周圍沿徑向開設有至少一道跑料槽3，所述跑料槽3貫穿薄零件10兩面，跑料槽3沿徑向延伸至沉頭2外。所述跑料槽3開設有四道，均勻分布在所述孔1周圍。

參照圖3、圖4所示，作為本實用新型的另一種實施例，所述跑料槽3開設有六道，均勻分布在所述孔1周圍。

跑料槽3用以釋放沖裁沉孔后產生的應力，使薄零件10兩側表面依然保持平整，提高零件質量。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
