本實用新型涉及電子元件制造技術領域，特別涉及一種方便將錫膏涂成細條狀的刷錫膏治具。

背景技術：

電子設備中的某些電子元件是通過不同的導電結構貼合制造的，電子元件上通常具有很多用于導通的金手指。金手指往往是并排設置的很多個，相互之間絕對不能有短路。隨著電子元件的細小化，金手指的結構也更加細小。

在一種產品生產中，需要在金手指上涂錫膏，然后烘干之后將對應電子元件接合。雖然金手指總體結構呈細條形，但是涂上去的錫膏需要互相斷開以防短路，因此錫膏量有嚴格的控制，工人針對每一塊金手指一一上膏不現實；而采用機械上膏成本巨大，不符合企業成本節約需求。

因此，有必要提供一種新的治具來解決上述問題。

技術實現要素：

本實用新型的主要目的在于提供一種方便將錫膏涂成細條狀的刷錫膏治具。

本實用新型通過如下技術方案實現上述目的：一種刷錫膏治具，包括底板、設于所述底板上方的載臺以及活動安裝于所述底板上的刷膠片，所述載臺上設有用于放置電子元件的定位腔，所述刷膠片上設有對應所述定位腔位置的刷膠縫，所述載臺上并排設有多個定位腔，所述刷膠片呈條形并沿所述定位腔排布方向延伸，所述刷膠縫條數與所述定位腔的個數相同。

具體的，所述刷膠片兩端對稱固定有擺塊，兩個擺塊樞接于所述底板上。

進一步的，所述刷膠片的外表面上設有凹槽區，所述刷膠縫位于所述凹槽區內。

具體的，所述底板下方還設有四個底足。

進一步的，所述底足的高度可調節。

采用上述技術方案，本實用新型技術方案的有益效果是：

1、本治具可以很方便地在電子元件上涂上細條狀的錫膏，成本低下，但工作效率高；

2、多工位設置使一次可以同時處理多個待刷電子元件，處理等量的電子元件減少取放刷膠片的操作次數，加快工作效率；

3、刷膠片轉動固定于載臺上可以防止遺失、方便定位以及防止碰壞錫膏；

4、底足可以調節治具在工作臺面上的穩定，避免以上情況的發生；

5、凹槽區設置可以避免刷膠片彈性影響上膏質量以及避免多余錫膏流出刷膠片而浪費。

附圖說明

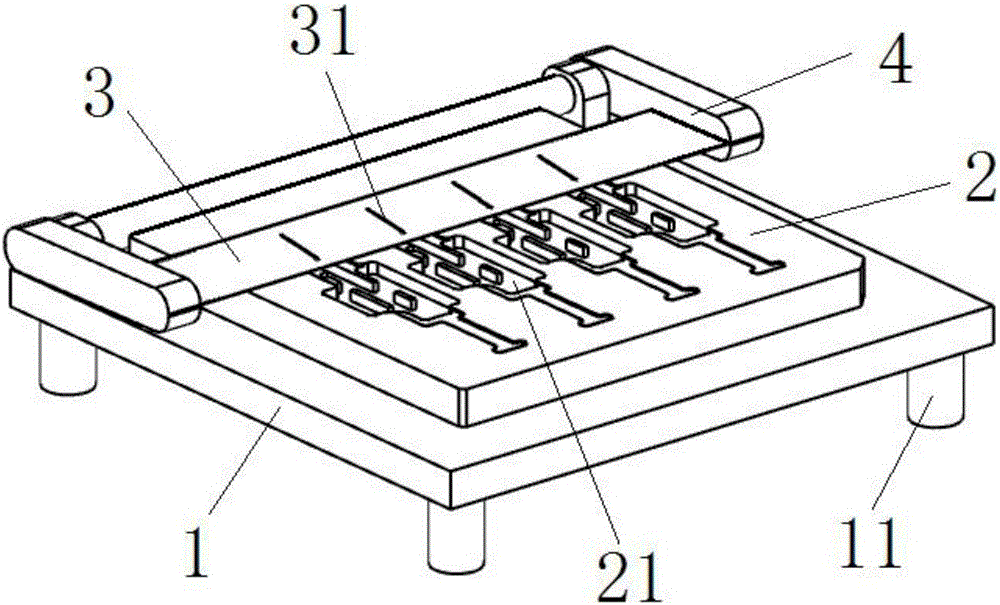

圖1為本實用新型刷錫膏治具涂膠前狀態的立體圖；

圖2為實施例1刷錫膏治具涂膠時狀態的立體圖；

圖3為實施例2刷膠片的剖面示意圖。

圖中數字表示：

1-底板，

11-底足；

2-載臺，

21-定位腔；

3-刷膠片，

3a-凹槽區，

31-刷膠縫；

4-擺塊。

具體實施方式

下面結合具體實施例對本實用新型作進一步詳細說明。

實施例1：

如圖1和圖2所示，本實用新型的一種刷錫膏治具，包括底板1、設于底板1上方的載臺2以及活動安裝于底板1上的刷膠片3，載臺2上設有用于放置電子元件的定位腔21，刷膠片3上設有對應定位腔21位置的刷膠縫31。因?yàn)樗⒛z片3的厚度是固定的，所以刷出來的錫膏厚度是確定的。錫膏厚度只要控制在一定范圍內，表面張力就會促使錫膏自動在金手指上斷開，防止相鄰金手指短接。工作前，使刷膠片3脫離定位腔21的上方，將待刷電子元件放置于定位腔21內，然后裝上刷膠片3，令刷膠縫31對齊電子元件上需要刷膠的細條形區域；然后蘸取少量錫膏，點到刷膠縫31附近，然后利用毛刷在刷膠縫31上來回刷動令錫膏進入刷膠縫31內；然后將超出刷膠縫31的錫膏刷到刷膠縫31外側，遮陽刷膠縫31內就留下了高度固定的細條狀錫膏；最后讓刷膠片3離開載臺2，小心將已刷上錫膏的電子元件取出即可。本治具可以很方便地在電子元件上涂上細條狀的錫膏，成本低下，但工作效率高。

如圖1和圖2所示，載臺2上并排設有多個定位腔21，刷膠片3呈條形并沿定位腔21排布方向延伸，刷膠縫31條數與定位腔21的個數相同。這樣一次可以同時處理多個待刷電子元件，處理等量的電子元件減少取放刷膠片3的操作次數，加快工作效率。

如圖1和圖2所示，刷膠片3兩端對稱固定有擺塊4，兩個擺塊4樞接于底板1上。這樣刷膠片3是通過轉動方式脫離載臺2的，這樣的好處在于：①刷膠片3總是連接在底板1上，不容易遺失；②把刷膠片3和載臺2再次定位很方便，節省定位時間；③刷膠片3脫離載臺2時不會把電子元件上已經涂上的流狀錫膏碰壞。

如圖1和圖2所示，底板1下方還設有四個底足11。底板1的下表面通常處理成光滑平面，然而工作時的臺面未必平整，在刷錫膏和下料過程中發生抖動可能破壞膏體形狀；底足11的高度可以調節，保證每個都能接觸工作臺面，這樣就能確保治具在工作臺面上的穩定，避免以上情況的發生。

實施例2：

如圖3所示，與實施例1的不同之處在于：刷膠片3的外表面上設有凹槽區3a，刷膠縫31位于凹槽區3a內。凹槽區3a的這種設置可以在保持刷膠縫31厚度的情況下增加刷膠片3沿水平方向的強度，避免刷膠片3的彈性影響上膏質量；同時點在刷膠片3外表面上的多余錫膏可以被凹槽區3a的邊緣阻擋，避免流動到刷膠片3外，避免原料的浪費。

以上所述的僅是本實用新型的一些實施方式。對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
