本實用新型涉及數控機床領域，尤其是涉及一種數控機床加工冷卻裝置噴頭。

背景技術：

數控機床是數字控制機床的簡稱，是一種裝有程序控制系統的自動化機床。該控制系統能夠邏輯地處理具有控制編碼或其他符號指令規定的程序，并將其譯碼，用代碼化的數字表示，通過信息載體輸入數控裝置。經運算處理由數控裝置發出各種控制信號，控制機床的動作，按圖紙要求的形狀和尺寸，自動地將零件加工出來。

在數控機床加工的過程中，會產生大量的熱，熱量過多對于產品的加工帶來影響，現在一般采取的方法就是進行冷卻水來進行冷卻，從而保證產品的生產的進行，在加工過程中，需要實時進行冷卻，現在市場上的冷卻噴頭在冷卻過程中，能夠多角度調節，但是有些加工的時候，冷卻噴頭的冷卻水噴射的地方不能很好的冷卻。

技術實現要素：

本實用新型要解決的問題是提供一種數控機床加工冷卻裝置噴頭。

為解決上述技術問題，本實用新型采用的技術方案是：一種數控機床加工冷卻裝置噴頭,包括噴頭主體、齒輪箱和步進電機；在所述齒輪箱一端設置有調節長軸，在齒輪箱另一端設置有。噴頭主體；所述步進電機與所述齒輪箱連接，用于控制噴頭主體的朝向；

所述調節長軸上螺紋連接有第一從動輪，在所述第一從動輪一側嚙合有第二驅動輪，所述第二驅動輪與所述驅動裝置連接；

所述驅動裝置下端設置有固定板；

所述第一從動輪和所述第二驅動輪外設置有固定箱，在所述固定箱上設置有與固定板連接的連接板；

在所述調節長軸內設置有與噴頭主體連通的通孔。

進一步地，所述調節長軸外設置有螺紋，所述第一從動輪中間設置有通孔，在所述通孔內設置有與調節長軸上的螺紋相匹配的螺紋。

本實用新型具有的優點和有益效果是：通過調節長軸上設置套設第一從動輪，通過驅動裝置帶動第二驅動輪轉動，從而實現第一從動輪與調節長軸的相對運動，這樣就能實現噴頭主體的前后移動，這樣在產品加工的時候，噴頭主體能夠選擇更加的角度對產品噴水，提高冷卻的效果，從而提高產品的合格率；噴頭主體能夠更大范圍的移動，滿足了大零件加工時候需要經常人工改動噴頭主體的問題；新型噴頭方便使用，提高冷卻效果，提高產品質量。

附圖說明

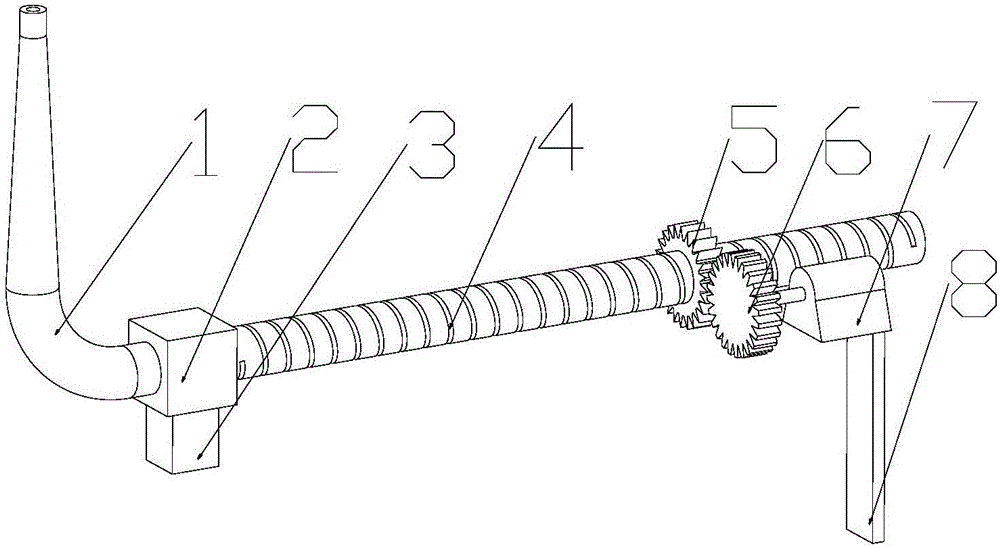

圖1為本實用新型實施例提供的一種數控機床加工冷卻裝置噴頭的立體圖；

圖2為圖1所示的一種數控機床加工冷卻裝置噴頭的結構示意圖。

圖中：1、噴頭主體；2、齒輪箱；3、步進電機；4、調節長軸；5、第一從動輪；6、第二驅動輪；7、驅動裝置；8、固定板；9、固定箱；10、連接板。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

圖1為本實用新型實施例提供的一種數控機床加工冷卻裝置噴頭的立體圖；圖2為圖1所示的一種數控機床加工冷卻裝置噴頭的結構示意圖。

如圖1-2所示，本實施例提供的一種數控機床加工冷卻裝置噴頭,包括噴頭主體1、齒輪箱2和步進電機3；在齒輪箱2一端設置有調節長軸4，在齒輪箱2另一端設置有。噴頭主體1；步進電機3與齒輪箱2連接，用于控制噴頭主體1的朝向；調節長軸4上螺紋連接有第一從動輪5，在第一從動輪5一側嚙合有第二驅動輪6，第二驅動輪6與驅動裝置7連接；驅動裝置 7下端設置有固定板8；第一從動輪5和第二驅動輪6外設置有固定箱9，在固定箱9上設置有與固定板8連接的連接板10；在調節長軸4內設置有與噴頭主體1連通的通孔。

調節長軸4外設置有螺紋，第一從動輪5中間設置有通孔，在通孔內設置有與調節長軸4上的螺紋相匹配的螺紋。

本實用新型通過調節長軸4上設置套設第一從動輪5，通過驅動裝置7帶動第二驅動輪6轉動，從而實現第一從動輪5與調節長軸4的相對運動，這樣就能實現噴頭主體1的前后移動，這樣在產品加工的時候，噴頭主體1能夠選擇更加的角度對產品噴水，提高冷卻的效果，從而提高產品的合格率；噴頭主體1能夠更大范圍的移動，滿足了大零件加工時候需要經常人工改動噴頭主體1的問題；新型噴頭方便使用，提高冷卻效果，提高產品質量。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
