本實用新型涉及一種折彎裝置，特別涉及一種用于鐵條的折彎裝置，屬于機械設備技術領域。

背景技術：

在現在的生產過程中，鐵條作為邊框時，需要將鐵條進行折彎，現在大多折彎方式是采用人工進行折彎，人工折彎不僅浪費人員和時間，效率底，而且生產的產品質量低，不合格產品數量多，浪費原材料，增加成本，不便于使用，正對上述問題，我們提出一種用于鐵條的折彎裝置。

技術實現要素：

本實用新型提出了一種用于鐵條的折彎裝置，解決了現有技術中人工折彎不僅浪費人員和時間，效率底，而且生產的產品質量低，不合格產品數量多，浪費原材料，增加成本，不便于使用的問題；通過設有四個安裝板，可以將鐵條放置在四個安裝板上的凹槽中，按動按鈕，一段時間后，電控箱控制電機帶動第一伸縮桿伸展，壓板壓在凸起上，固定鐵條的位置，之后，工作臺兩端的電機通過帶動第二伸縮桿的伸縮，使L型沖板將鐵條沖彎，鐵條彎曲之后，這兩個電機先通過第一伸縮桿伸展，帶動壓板與凸起錯開，然后，中間的兩個電機通過帶動第二伸縮桿的伸縮，使L型沖板將鐵條再次沖彎，最后，這兩個電機通過第一伸縮桿伸展，帶動壓板與凸起錯開，鐵條彎曲成型，工作停止，可以節省人力，提高工作效率，保證產品的質量，便于使用。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種用于鐵條的折彎裝置，包括工作臺、安裝板、凹槽和電機，所述工作臺上固定設置有安裝槽，所述安裝槽的兩端均對稱設置有兩個所述安裝板，四個所述安裝板上均安裝有凸起，四個所述凸起上均設置有所述凹槽，四個所述凸起的一側并在所述安裝板上均安裝有所述電機，所述電機的一側安裝有第一伸縮桿，所述第一伸縮桿的一端連接有壓板，且所述壓板位于所述凸起之上，所述第一伸縮桿的一側并在所述電機上安裝有第二伸縮桿，所述第二伸縮桿的一端連接有L型沖板，且所述L型沖板位于所述凸起的一側，所述工作臺的一側安裝有電控箱。

作為本實用新型的一種優選技術方案，所述安裝槽兩端的兩個所述安裝板之間的距離均相等。

作為本實用新型的一種優選技術方案，四個所述電機均電性連接所述電控箱，所述電控箱上設置有按鈕。

作為本實用新型的一種優選技術方案，所述L型沖板與所述凸起之間的距離與所述凹槽的寬度相等。

作為本實用新型的一種優選技術方案，所述安裝槽內設置有若干個安裝孔。

作為本實用新型的一種優選技術方案，所述工作臺的底端固定安裝有若干個支撐柱。

本實用新型所達到的有益效果是：本實用新型的結構簡單，造價低廉，且實用性強，通過設有四個安裝板，可以將鐵條放置在四個安裝板上的凹槽中，按動按鈕，一段時間后，電控箱控制電機帶動第一伸縮桿伸展，壓板壓在凸起上，固定鐵條的位置，之后，工作臺兩端的電機通過帶動第二伸縮桿的伸縮，使L型沖板將鐵條沖彎，鐵條彎曲之后，這兩個電機先通過第一伸縮桿伸展，帶動壓板與凸起錯開，然后，中間的兩個電機通過帶動第二伸縮桿的伸縮，使L型沖板將鐵條再次沖彎，最后，這兩個電機通過第一伸縮桿伸展，帶動壓板與凸起錯開，鐵條彎曲成型，工作停止，可以節省人力，提高工作效率，保證產品的質量，便于使用。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

圖1是本實用新型的主觀結構示意圖；

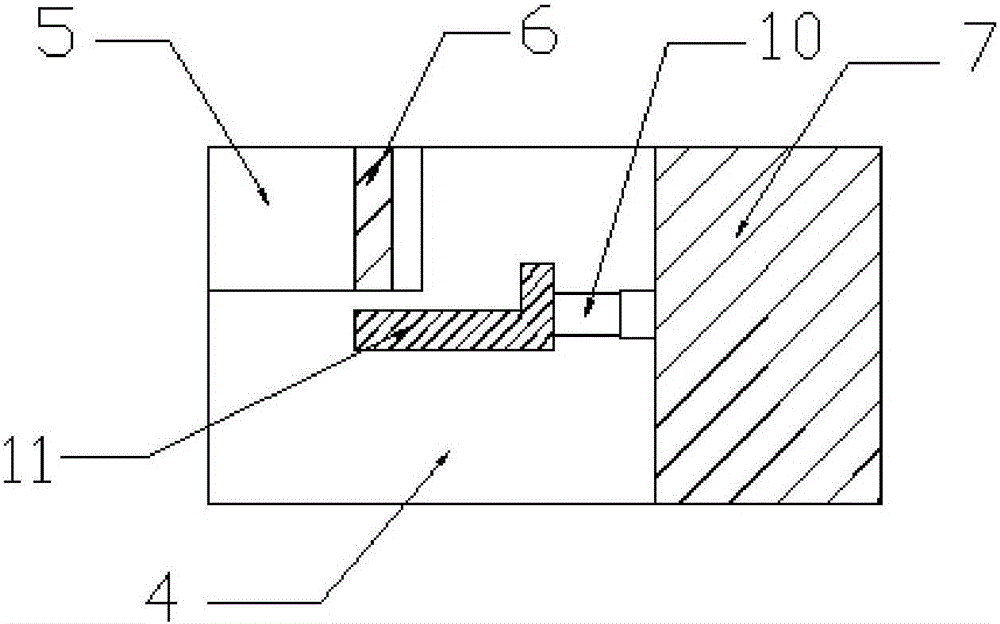

圖2是本實用新型的安裝板剖面結構示意圖；

圖中：1、工作臺；2、支撐柱；3、安裝槽；4、安裝板；5、凸起；6、凹槽；7、電機；8、第一伸縮桿；9、壓板；10、第二伸縮桿；11、L型沖板；12、電控箱；13、按鈕。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1-2所示，本實用新型提供一種用于鐵條的折彎裝置，包括工作臺1、安裝板4、凹槽6和電機7，工作臺1上固定設置有安裝槽3，安裝槽3的兩端均對稱設置有兩個安裝板4，四個安裝板4上均安裝有凸起5，四個凸起5上均設置有凹槽6，四個凸起5的一側并在安裝板4上均安裝有電機7，電機7的一側安裝有第一伸縮桿8，第一伸縮桿8的一端連接有壓板9，且壓板9位于凸起5之上，第一伸縮桿8的一側并在電機7上安裝有第二伸縮桿10，第二伸縮桿10的一端連接有L型沖板11，且L型沖板11位于凸起5的一側，工作臺1的一側安裝有電控箱12。

進一步，安裝槽3兩端的兩個安裝板4之間的距離均相等，便于保證產品的質量。

四個電機7均電性連接電控箱12，電控箱12上設置有按鈕13，便于通過按鈕13控制電機7的工作。

L型沖板11與凸起5之間的距離與凹槽6的寬度相等，便于L型沖板11沖彎鐵條。

安裝槽3內設置有若干個安裝孔，便于安裝四個安裝板4.便于根據生產需要改變四個安裝板4的位置。

工作臺1的底端固定安裝有若干個支撐柱2，便于支撐工作臺1，有利于工作的進行。

本實用新型的結構簡單，造價低廉，且實用性強，通過設有四個安裝板4，可以將鐵條放置在四個安裝板4上的凹槽6中，按動按鈕13，一段時間后，電控箱12控制電機7帶動第一伸縮桿8伸展，壓板9壓在凸起5上，固定鐵條的位置，之后，工作臺1兩端的電機7通過帶動第二伸縮桿10的伸縮，使L型沖板11將鐵條沖彎，鐵條彎曲之后，這兩個電機7先通過第一伸縮桿8伸展，帶動壓,9與凸起5錯開，然后，中間的兩個電機7通過帶動第二伸縮桿10的伸縮，使L型沖板11將鐵條再次沖彎，最后，這兩個電機7通過第一伸縮桿8伸展，帶動壓板9與凸起5錯開，鐵條彎曲成型，工作停止，可以節省人力，提高工作效率，保證產品的質量，便于使用。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
