本實用新型屬于沖壓模具領域，具體涉及一種電梯導軌支架專用沖彎模具。

背景技術：

電梯主軌支架一般是使用折彎機進行折彎，液壓數控折彎機是一種能夠?qū)Π宀倪M(jìn)行折彎的機器，將板材置于V模上，使用液壓上模對板材施壓達到折彎的目的。這種折彎方式成本很高，使用中耗費大量的電能，并且機床昂貴運行成本高，不適用于大批量的導軌支架生產。 另外折彎后是為90°的直彎，無法形成加強筋。

技術實現要素：

本實用新型為解決現存問題提供一種電梯導軌支架專用沖彎模具，加工效率高，價格便宜耗能低，節約很多成本，能夠大批量生產其工件。

本實用新型通過以下技術方案來實現的：

電梯導軌支架專用沖彎模具，包括：下模具和上模具，其中：所述下模具包括凹模、擋料板、和底座，所述凹模上部有V字型結構的凹槽，凹模上部中間設有加強筋凸模，凹模底部固定于底座，凹模一側固定設有側定位擋料板，凹模兩端前側各由螺栓固定設有前定位擋料板；所述上模具包括模柄、上模座和凸模，所述凸模下部呈凸V字型結構，凸模下部中間設有加強筋凹模，凸模上部固定設有上模座，所述上模座中間位置固定設有圓柱形的模柄。

所述上模具和下模具的寬度均為200mm,所述上模具和下模具的材質為Cr12模具鋼。

所述前定位擋料板和側定位擋料板均高于下模具的高度。

所述凹模上部的凹模角和凸模下部的凸模角均為88°。

所述模柄的直徑為80mm，這樣設計更適應于現有的機床。

本實用新型的有益效果為：本實用新型在生產工件時只需時3秒，效率極高，比使用折彎機速度要快。使用的設備為沖床，價格便宜耗能低，節約很多成本，能夠大批量生產其工件。而且本實用新型內加入了加強筋模，能夠壓出折彎機無法壓出的加強筋，大大提高了工件的使用強度。

附圖說明

圖1為本實用新型的結構示意圖；

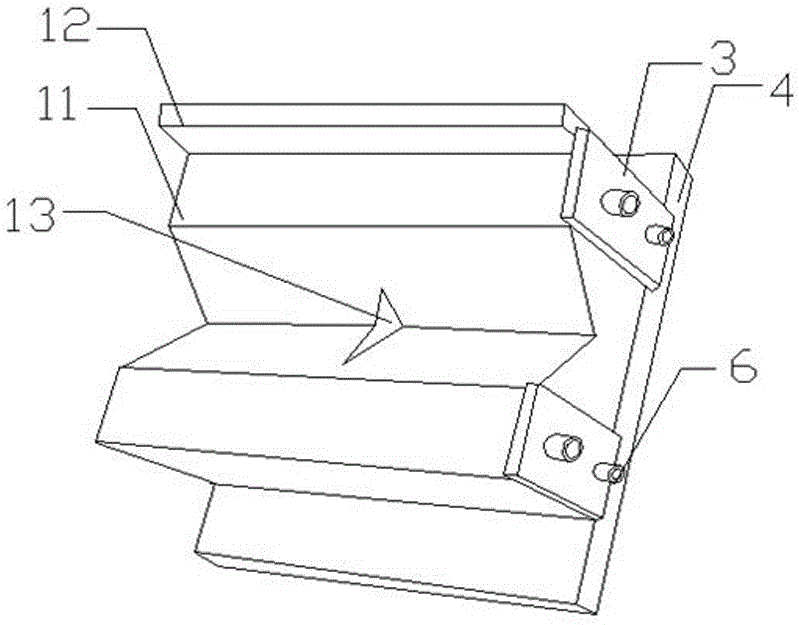

圖2為本實用新型下模具的結構示意圖；

圖3為本實用新型下模具的結構示意圖；

圖4為本實用新型所述模具加工出來的產品示意圖；

其中：1為上模具；2為凸模；3為前定位擋料板；4為底座；5為上模座；6為螺栓；7為模柄；8為下模具；9為凹模角；10為凸模角；11為凹模；12為側定位擋料板；13為加強筋凸模；14為加強筋凹模。

具體實施方式

結合本實用新型中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

實施例1

電梯導軌支架專用沖彎模具，包括：下模具8和上模具1，其中：所述下模具8包括凹模11、擋料板、和底座4，所述凹模11上部有V字型結構的凹槽，凹模11上部中間設有加強筋凸模13，凹模11底部固定設于底座4，凹模11一側固定設有側定位擋料板12，凹模11兩端前側各由螺栓6固定設有前定位擋料板3；所述上模具1包括模柄7、上模座5和凸模2，所述凸模2下部呈凸V字型結構，凸模2下部中間設有加強筋凹模14，凸模2上部固定設有上模座5，所述上模座5中間位置固定設有圓柱形的模柄7。

所述上模具1和下模具8的寬度均為200mm，所述上模具和下模具的材質為Cr12模具鋼。

所述前定位擋料板3和側定位擋料板12均高于下模具8的高度。

所述凹模11上部的凹模角9和凸模2下部的凸模角10均為88°。

所述模柄7的直徑為80mm。

以上所述僅供理解本實用新型之用，并非是對本實用新型所描述的技術方案的限制。本行業的技術人員在權利要求所述技術方案的基礎上，還可以做出多種變化或變形，所有等同的變化或變形都應涵蓋在本實用新型的權利要求保護范圍之內。
