本實用新型涉及機械壓合技術，具體涉及一種壓合裝置。

背景技術：

傳統壓頭與被壓面不平行，造成被壓面受力不均，被壓面某一點或某一片小區域受到很大壓力，而其余部分則受力不足，如此，產品具有被壓壞的風險。

技術實現要素：

本實用新型所解決的技術問題：壓合過程中，壓頭與被壓面不平行，造成壓合區域受力不均勻。

為解決上述技術問題，本實用新型提供如下技術方案：一種浮動壓合模組，包括與運動裝置連接的機架、位于機架下方的壓板；機架通過壓力傳感器與傳感器固定板連接，傳感器固定板通過關節軸承與壓板連接；機架與壓板上配合安裝有定位壓板的定位機構，定位機構與壓力傳感器電連接；傳感器固定板通過凸輪與軌跡塊滾動連接，軌跡塊與壓板樞接，所述壓板相對凸輪作左右傾斜動作，壓板相對軌跡塊作前后傾斜動作。

上述技術方案中，滾動連接，即凸輪可以壓板與關節軸承的連接處為旋轉中心進行上下翻轉，在凸輪上下翻轉的過程中，凸輪在軌跡塊的弧形凹槽內滾動；傳感器固定板通過上述方式與軌跡塊連接。

按上述技術方案，本實用新型所述一種浮動壓合模組的工作原理如下：機架與機械手末端或其他運動裝置連接，將浮動壓頭模組運動至待貼合面進行壓合；當壓板與壓合面上有任意一處接觸時，壓力傳感器有電壓信號輸出，定位機構動作，解除對壓板的定位，壓板可圍繞關節軸承作萬向動作，即，壓板由剛性變?yōu)槿嵝裕桓?dòng)壓合模組繼續下降直至壓板與被壓合面完全貼合，此時，根據貼合面情況，壓板可以左右傾斜調整，可以前后傾斜調整，可以上下調節；當壓力傳感器輸出電壓信號達到設定值，停止下壓，壓板對壓合面進行保壓；壓合完畢，浮動壓合模組上升，壓板脫離被壓合面。

上述技術方案中，所述定位機構包括安裝在機架上的氣缸、與氣缸的活塞連接的導正板，導正板上設有定位套，壓板上設有與定位套配合的定位銷；所述氣缸與壓力傳感器電連接。當壓板與壓合面上有任意一處接觸時，壓力傳感器有電壓信號輸出，氣缸接收到電壓信號而收縮，導正板與壓板產生間隙，固定在壓板上的定位銷與導正板上的定位套脫離，壓板可以浮動。

所述凸輪的數量為兩組，兩組凸輪中的第一組凸輪位于傳感器固定板的左側，兩組凸輪中的第二組凸輪位于傳感器固定板的右側，關節軸承與壓板的連接處位于第一組凸輪和第二組凸輪的中央位置；所述軌跡塊的數量為兩個，兩個軌跡塊中的第一軌跡塊設有與第一組凸輪配合的第一弧形凹槽，兩個軌跡塊中的第二軌跡塊設有與第二組凸輪配合的第二弧形凹槽。具體地，第一組凸輪中的凸輪前后設置，第一組凸輪的凸輪軸位于同一直線上，第一組凸輪的凸輪軸水平設置；第二組凸輪中的凸輪前后設置，第二組凸輪的凸輪軸位于同一直線上，第二組凸輪的凸輪軸水平設置。配合在第一弧形凹槽中的第一組凸輪限制第一軌跡塊僅能作左右傾斜動作，配合在第二弧形凹槽中的第二組凸輪限制第二軌跡塊僅能作左右傾斜動作，且，軌跡塊相對壓塊作前后方向的轉動，如此，凸輪與軌跡塊的配合可使壓板以其與關節軸承的連接處為旋轉中心進行左右傾斜，軌跡塊與壓板的樞接可使壓板以其與關節軸承的連接處為旋轉中心進行前后傾斜。

所述軌跡塊上設有轉軸，轉軸與軸承配合安裝，軸承安裝在軸承座上，軸承座安裝在壓板上。具體地，第一軌跡塊設有第一轉軸，第一轉軸與第一軸承配合，第一軸承安裝在第一軸承座上，第一軸承座安裝在壓板的左側；第二軌跡塊設有第二轉軸，第二轉軸與第二軸承配合，第二軸承安裝在第二軸承座上，第二軸承座安裝在壓板的右側。

所述壓板上設有與軌跡塊摩擦的摩擦塊，摩擦塊位于軸承座的旁側，保證壓板前后傾斜時作微量旋轉。

所述機架上固定設有直線軸承，直線軸承內配合有導向軸，導向軸的端部與傳感器固定板固定連接。在直線軸承的導向下，傳感器固定帶動壓板作上下移動。

所述壓板的四個角處開設圓形通孔，壓板的頂面上設有吸盤固定塊，吸盤安裝在吸盤固定塊上且位于圓形通孔內。

本實用新型所述浮動壓合模組的有益效果在于：

第一，此浮動壓合模組的壓頭可以實現壓頭與被壓合面剛性對位，柔性貼合進行保壓。

第二，此浮動壓合模組可以達到保壓面受力均勻，克服了傳統壓頭與被壓面不平行造成受力不均，某一點或某一片小區域受到很大壓力，其余部分受力不足的問題。

附圖說明

下面結合附圖對本實用新型做進一步的說明：

圖1為本實用新型一種浮動壓合模組的結構示意圖；

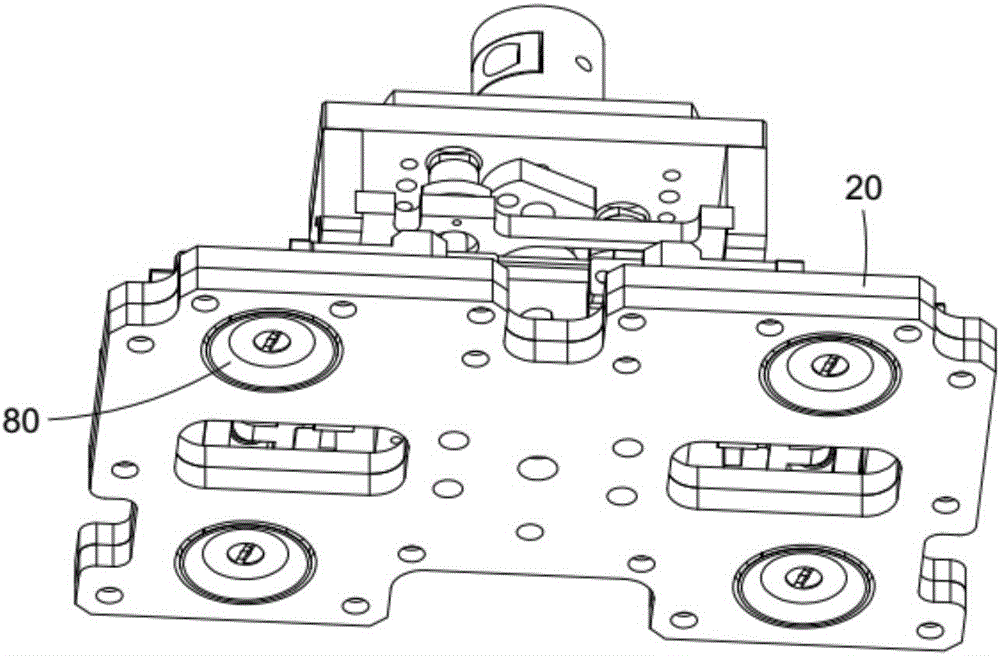

圖2為圖1中從下方觀察所述一種浮動壓合模組所得的結構示意圖；

圖3為圖1中從右下方觀察所述一種浮動壓合模組所得的平面結構示意圖；

圖4為圖3中從后方觀察所述一種浮動壓合模組(隱藏第一軌跡塊51、與第一軌跡塊51配合的左前凸輪42和左后凸輪43、第二軌跡塊52、與第二軌跡塊52配合的右前凸輪44和右后凸輪)；

圖5為圖1中一種浮動壓合模組隱藏機架10后的結構示意圖。

圖中符號說明：

10、機架；11、上固定板；12、側固定板；13、連接頭；

20、壓板；

30、壓力傳感器；31、傳感器上連接塊；

40、傳感器固定板；41、關節軸承；42、左前凸輪；43、左后凸輪；44、右前凸輪；

51、第一軌跡塊；52、第二軌跡塊；53、第一轉軸；54、第二轉軸；55、軸承座；56、第一摩擦塊；57、第二摩擦塊；

61、氣缸；62、導正板；63、定位套；64、定位銷；65、氣缸接頭；66、滑軌；67、滑塊；68、滑塊固定板；

70、直線軸承；71、導向軸；72、直線軸承固定塊；

80、吸盤；81、吸盤固定塊。

具體實施方式

如圖1，一種浮動壓合模組，包括與運動裝置連接的機架10、位于機架下方的壓板20。

如圖3，所述機架10包括上固定板11、安裝在上固定板兩側的側固定板12，上固定板11和兩塊側固定板12使機架呈冂字形。上固定板11頂部設有連接頭13。

如圖3、圖4，所述上固定板11的底部設有傳感器上連接塊31，傳感器上連接塊與傳感器固定板40之間設有壓力傳感器30。所述側固定板12上固定設有直線軸承固定板72，直線軸承固定板上安裝有直線軸承70，直線軸承內配合有導向軸71，導向軸的底端與傳感器固定板40固定連接。

如圖4，所述傳感器固定板40通過關節軸承41與壓板20連接，關節軸承41與壓板20的連接處位于壓板的中央處。

如圖3，所述上固定板11上安裝有氣缸61，氣缸的活塞通過氣缸接頭65與導正板62連接，導正板上設有定位套63，壓板上設有與定位套配合的定位銷64；所述氣缸與壓力傳感器30電連接。所述側固定板12上設有滑軌66，滑軌上配合有滑塊67，滑塊通過滑塊固定板68與導正板62固定連接。

如圖5，所述傳感器固定板40上安裝有左側前連接塊、左側后連接塊、右側前連接塊、右側后連接塊；左側前連接塊上安裝有左前凸輪42，左側后連接塊上安裝有左后凸輪43，右側前連接塊上安裝有右前凸輪44，右側后連接塊上安裝有右后凸輪。

如圖5，所述左前凸輪42和左后凸輪43與第一軌跡塊51的第一弧形凹槽配合，所述右前凸輪44和右后凸輪與第二軌跡塊52的第二弧形凹槽配合。

如圖5，所述第一軌跡塊51上設有第一轉軸53，所述第二軌跡塊52上設有第二轉軸54。壓板20的左右兩側設有軸承座53，軸承座上安裝有軸承，第一轉軸和第二轉軸分別安裝在壓板左右兩側的軸承上。

如圖5，所述壓板20左側設有與第一軌跡塊51摩擦的第一摩擦塊56，壓板20右側設有與第二軌跡塊52摩擦的第二摩擦塊57。

上述第一轉軸53和第二轉軸54的軸心線位于同一直線上，左前凸輪42和左后凸輪43的輪心線位于同一直線上，右前凸輪44和右后凸輪的輪心線位于同一直線上，第一轉軸53的軸心線垂直于左前凸輪42的輪心線，第一轉軸53的軸心線垂直于右前凸輪42的輪心線。

如圖1、圖2，所述壓板20的四個角處開設圓形通孔，壓板的頂面上設有吸盤固定塊81，吸盤80安裝在吸盤固定塊上且位于圓形通孔內。

本實用新型所述一種浮動壓合模組的工作流程如下：

第一，連接頭13上端與機械手末端連接或其他運動裝置連接，將浮動壓頭模組運動至待貼合面進行壓合。

第二，當柔性壓板(設置于壓板20下端的硅膠壓頭)，與壓合面上有任意一處接觸時，壓力傳感器30有電壓信號輸出。

第三，氣缸61收縮，導正板62與壓板20產生間隙，固定在壓板20上的定位銷64與導正板上的定位套63脫離。

第四，浮動壓合模組繼續下降直至柔性壓板與被壓合面完全貼合，此時根據貼合面情況，壓板20可以左右傾斜調整(凸輪在軌跡板的弧形凹槽中滾動，使得壓板20可以左右傾斜，即為左高右低或左低右高)，可以前后傾斜調整(轉軸繞軸承座旋轉，使得壓板20前后旋轉，通過設置摩擦塊與軌跡塊摩擦，保證微量旋轉)，可以上下調節(凸輪安裝在傳感器固定板40上，傳感器固定板通過導向軸71與直線軸承70配合安裝，可上下移動)，而壓板20前后平移、左右平移依靠機械手對位，當壓力傳感器30輸出電壓信號達到設定值，停止下壓，柔性壓板對壓合面進行保壓。

第五，壓合完畢，浮動壓合模組上升，柔性壓板脫離被壓合面。

第六，氣缸61伸出，導正板62緊貼壓板20，定位銷64完全插入導正板上的定位套63，使壓板的位置回到壓合前，且固定不浮動，即柔性變?yōu)閯傂浴?/p>

以上內容僅為本實用新型的較佳實施方式，對于本領域的普通技術人員，依據本實用新型的思想，在具體實施方式及應用范圍上均會有改變之處，本說明書內容不應理解為對本實用新型的限制。
