本實用新型屬于油封鉆孔工裝技術領域，具體涉及一種發動機油封打孔工裝。

背景技術：

在發動機油封加工過程中，需要在油封兩端的端板中加工螺紋孔，傳統技術主要采用人工手工鉆孔，其無法對油封進行固定，故而在手工鉆孔時，油封容易發生移位，從而會影響油封的端板鉆孔的效率與鉆孔的精度，適用性和實用性受到限制。

技術實現要素：

本實用新型的目的是提供一種使用穩定性好且可有效提高鉆孔精度的發動機油封打孔工裝，旨在解決傳統技術人工手動鉆孔因無法固定而存在加工精度低的技術不足。

實現本實用新型目的的技術方案是一種發動機油封打孔工裝，包括底座，在底座的頂部固定連接有左支撐桿和右支撐桿，在所述左支撐桿和右支撐桿的頂部均固定有夾具座，在所述夾具座上設有夾壓塊，所述夾壓塊的中部通過旋轉軸連接在夾具座上且夾壓塊的外側端底面與夾具座的側壁之間設有伸縮氣缸，所述伸縮氣缸的筒體焊接固定在夾具座的側壁上且伸縮氣缸的活塞軸連接在夾壓塊的底面上，所述夾壓塊在所述伸縮氣缸的作用下以旋轉軸為中心旋轉從而夾壓塊的內側端配合左支撐桿或右支撐桿的頂面夾持發動機油封端板，在所述底座上設有頂面開口的圓孔，所述圓孔設置在左支撐桿與右支撐桿的連線中心位置，在所述圓孔內設有圓柱桿，在所述圓柱桿的底端與圓孔的底壁之間設有緩沖彈簧，所述緩沖彈簧的底端固定在圓孔的底壁上，所述緩沖彈簧的頂端固定在圓柱桿的底端面上。

在所述夾壓塊上有鉆孔，在所述左支撐桿和右支撐桿的外側面焊接有限位擋塊，所述限位擋塊的頂部伸出左支撐桿和右支撐桿的頂面且所述夾壓塊的外側邊貼靠在限位擋塊的內側面升降。

所述底座上安裝有與伸縮氣缸控制端相連接的啟動按鈕。

在圓柱桿的頂面設有橡膠包裹層，所述橡膠包裹層通過粘接膠固定在圓柱桿的頂面。

本實用新型具有積極的效果：本實用新型的結構簡單，操作時，將發動機油封的端板卡位在左支撐桿和右支撐桿的頂面上，此時發動機油封會抵壓在圓柱桿的頂面上，啟動伸縮氣缸，使壓板夾壓在油板上實現發動機油封的定位固定，其可有效且快速的完成對油封的定位，從而有利于提高油封鉆孔的精度與鉆孔的效率，解決了傳統技術人工手動鉆孔因無法固定而存在加工精度低的技術不足，適用性好且實用性強。

附圖說明

為了使本實用新型的內容更容易被清楚的理解，下面根據具體實施例并結合附圖，對本實用新型作進一步詳細的說明，其中：

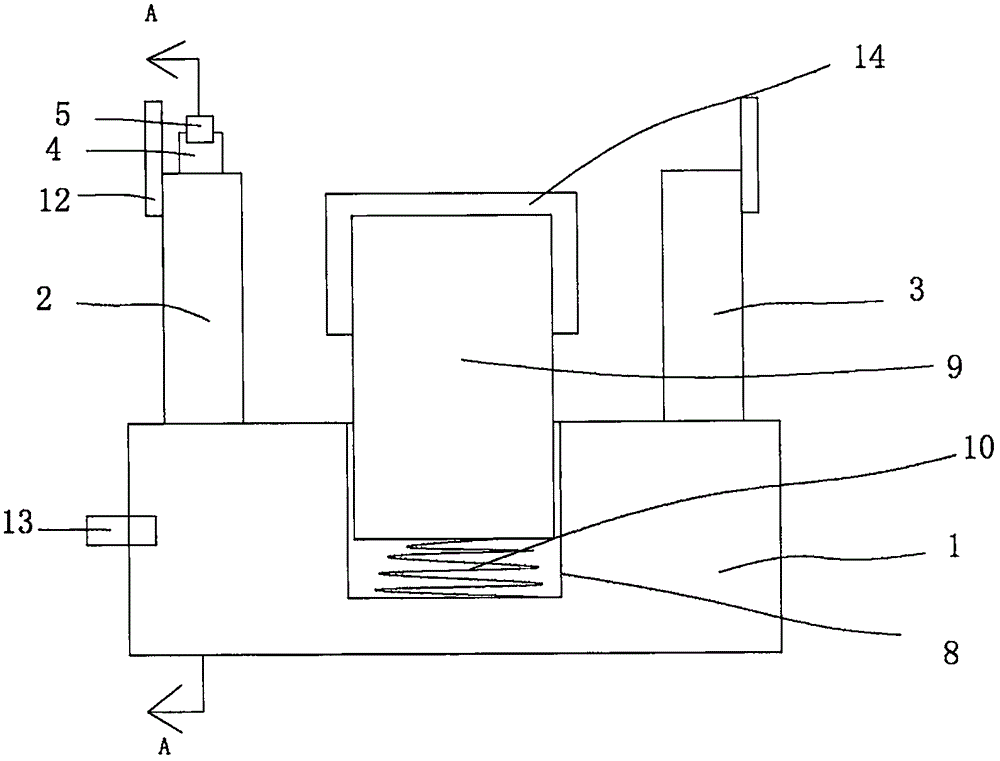

圖1為本實用新型的結構示意圖；

圖2為圖1中A-A剖示圖。

具體實施方式

(實施例1)

圖1和圖2顯示了本實用新型的一種具體實施方式，其中圖1為本實用新型的結構示意圖；圖2為圖1中A-A剖示圖。

見圖1和圖2，一種發動機油封打孔工裝，包括底座1，在底座1的頂部固定連接有左支撐桿2和右支撐桿3，在所述左支撐桿2和右支撐桿3的頂部均固定有夾具座4，在所述夾具座4上設有夾壓塊5，所述夾壓塊5的中部通過旋轉軸6連接在夾具座4上且夾壓塊5的外側端底面與夾具座4的側壁之間設有伸縮氣缸7，所述伸縮氣缸7的簡體焊接固定在夾具座4的側壁上且伸縮氣缸7的活塞軸6連接在夾壓塊5的底面上，所述夾壓塊5在所述伸縮氣缸7的作用下以旋轉軸6為中心旋轉從而夾壓塊5的內側端配合左支撐桿2或右支撐桿3的頂面夾持發動機油封端板，在所述底座1上設有頂面開口的圓孔8，所述圓孔8設置在左支撐桿2與右支撐桿3的連線中心位置，在所述圓孔8內設有圓柱桿9，在所述圓柱桿9的底端與圓孔8的底壁之間設有緩沖彈簧10，所述緩沖彈簧的底端固定在圓孔的底壁上，所述緩沖彈簧的頂端固定在圓柱桿的底端面上。本實施例中，伸縮氣缸為現有技術的結構，其在使用時只需要按照對應的說明進行連接使用即可，在使用時發動機油封會抵壓在圓柱桿上，從而可以防止發動機油封發生偏移或移位，從而有利于保證加工的精度。

在所述夾壓塊5上有鉆孔11，在所述左支撐桿2和右支撐桿3的外側面焊接有限位擋塊12，所述限位擋塊12的頂部伸出左支撐桿和右支撐桿的頂面且所述夾壓塊的外側邊貼靠在限位擋塊的內側面升降。本實施例中，兩個限位擋塊之間的距離與發動機油封兩端板之間的距離一致。

所述底座上安裝有與伸縮氣缸控制端相連接的啟動按鈕13。

在圓柱桿的頂面設有橡膠包裹層14，所述橡膠包裹層通過粘接膠固定在圓柱桿的頂面。設有像膠包裹層，可有防止發動機油封在抵壓時受損。

本實用新型具有積極的效果：本實用新型的結構簡單，操作時，將發動機油封的端板卡位在左支撐桿和右支撐桿的頂面上，此時發動機油封會抵壓在圓柱桿的頂面上，啟動伸縮氣缸，使壓板夾壓在油板上實現發動機油封的定位固定，其可有效且快速的完成對油封的定位，從而有利于提高油封鉆孔的精度與鉆孔的效率，解決了傳統技術人工手動鉆孔因無法固定而存在加工精度低的技術不足，適用性好且實用性強。

顯然，本實用新型的上述實施例僅僅是為清楚地說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而這些屬于本實用新型的實質精神所引伸出的顯而易見的變化或變動仍屬于本實用新型的保護范圍。
