本發明涉及冰箱背板沖切模具，特別涉及一種冰箱后背板沖切折彎模。

背景技術：

冰箱后背板通常采用鈑金材質且冰箱后背板上通常沖切有孔，因此在加工時需要通過沖切方式對其加工。現有冰箱后背板沖切模具只能進行簡單的沖切功能，不能折邊，且在沖切大孔時極易出現后背板的變形。現有的冰箱后背板沖切時的廢料需要手工落料，危險性高，生產效率低。

技術實現要素：

針對現有技術的不足，本發明的目的是提供一種冰箱后背板沖切折彎模。

本發明解決其技術問題所采用的技術方案是：一種冰箱后背板沖切折彎模，包括下模底板、上模板、上模座、設置于所述下模底板頂面的下模筋板、設置在所述下模筋板頂部的下模臺面板、設置于所述下模臺面板頂面外緣的下刀條、設置在所述上模座底部外緣的凸模座、設置在所述凸模座內側的上刀條，所述上刀條外側與所述下刀條內側在合模時貼合，所述下刀條內側的下模臺面板頂部設有折邊座，所述折邊座頂部設有與所述上刀條配合的下折邊條，所述上模座上設有上滑套，所述上滑套上配合有上導柱，所述上導柱底部設有壓料板，所述上模座底部設有沖頭條，所述沖頭條上設有沖頭本體，所述壓料板上設有便于所述沖頭本體穿過的沖頭套，所述下模臺面板頂部設有與所述沖頭套底部貼合的沖孔柱，所述下模臺面板頂部設有沖孔座，所述沖孔座設有沖孔腔，所述上模板上設有沖頭座，所述沖頭座底部設有注料孔沖頭，所述注料孔沖頭上設有伸出所述注料孔沖頭的浮料銷，所述注料孔沖頭底部為斜面，所述下模臺面板頂部邊緣設有彈料安裝座，所述彈料安裝座外側設有彈料氣缸，所述彈料安裝座上設有支撐桿，所述支撐桿上樞轉連接有彈料桿，所述彈料桿尾部與所述彈料氣缸上的滑銷連接，所述彈料桿頭部延伸至所述下刀條頂面。

上述設計中通過彈料氣缸驅動延伸至下刀條頂面的彈料桿將廢料快速?gòu)棾觯Y(jié)構簡單，生產效率高，安全性高，通過上刀條和下折邊條在沖切的同時進行對冰箱后背板的折邊，注料孔沖頭上設有浮料銷且注料孔沖頭底部為斜面在沖切大孔時，沖孔邊緣齊整不易變形。

作為本設計的進一步改進，所述折邊座頂部?jī)?nèi)側設有豎直的退料導柱，所述退料導柱頂面設有退料塊，所述退料導柱上套有退料彈簧，退料塊便于對沖切后的冰箱后背板進行退料。

作為本設計的進一步改進，所述退料塊設有伸向所述下刀條頂面的限位爪，便于退料塊對冰箱后背板的整形。

作為本設計的進一步改進，所述上模座上設有滑料銷，所述滑料銷底部與所述壓料板連接，所述滑料銷上套有壓料彈簧，便于對冰箱后背板的整形和限位，提高沖切精度。

作為本設計的進一步改進，所述上模座底部設有導向塊，所述壓料板11上設有與所述導向塊配合的導向孔，提高壓料板11的沖切精度。

作為本設計的進一步改進，所述注料孔沖頭上套有緩沖座，所述緩沖座與所述沖孔座之間設有緩沖彈簧，提高沖孔精度。

本發明的有益效果是：本發明通過彈料氣缸驅動延伸至下刀條頂面的彈料桿將廢料快速?gòu)棾觯Y(jié)構簡單，生產效率高，安全性高，通過上刀條和下折邊條在沖切的同時進行對冰箱后背板的折邊，注料孔沖頭上設有浮料銷且注料孔沖頭底部為斜面在沖切大孔時，沖孔邊緣齊整不易變形。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本發明的導向位置橫向截面示意圖。

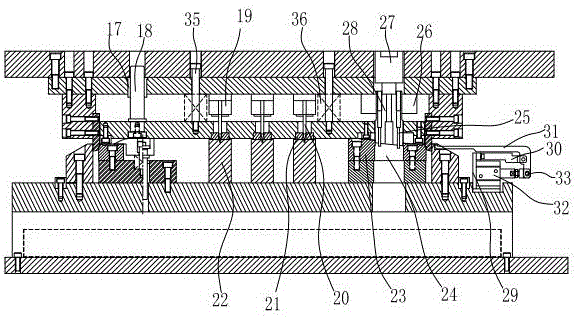

圖2是本發明的彈料位置橫向截面示意圖。

圖3是本發明的注料孔沖頭結構示意圖。

在圖中1.下模底板，2.下模筋板，3.退料導柱，4.折邊座，5.限位爪，6.下折邊條，7.下模臺面板，8.下刀條，9.凸模座，10.上模板，11.壓料板，12.導向塊，13.導向孔，14.上模座，15.退料彈簧，16.上刀條，17.上滑套，18.上導柱，19.沖頭條，20.沖頭本體，21.沖頭套，22.沖孔柱，23.沖孔座，24.沖孔腔，25.浮料銷，26.緩沖座，27.沖頭座，28.注料孔沖頭，29.彈料安裝座，30.支撐桿，31.彈料桿，32.彈料氣缸，33.滑銷，34.退料塊，35.滑料銷，36.壓料彈簧，37.緩沖彈簧。

具體實施方式

下面將結合附圖以及具體實施例來詳細說明本發明，其中的示意性實施例以及說明僅用來解釋本發明，但并不作為對本發明的限定。

實施例：一種冰箱后背板沖切折彎模，包括下模底板1、上模板10、上模座14、設置于所述下模底板1頂面的下模筋板2、設置在所述下模筋板2頂部的下模臺面板7，設置于所述下模臺面板7頂面外緣的下刀條8、設置在所述上模座14底部外緣的凸模座9、設置在所述凸模座9內側的上刀條16，所述上刀條16外側與所述下刀條8內側在合模時貼合，所述下刀條8內側的下模臺面板7頂部設有折邊座4，所述折邊座4頂部設有與所述上刀條16配合的下折邊條6，所述上模座14上設有上滑套17，所述上滑套17上配合有上導柱18，所述上導柱18底部設有壓料板11，所述上模座14底部設有沖頭條19，所述沖頭條19上設有沖頭本體20，所述壓料板11上設有便于所述沖頭本體20穿過的沖頭套21，所述下模臺面板7頂部設有與所述沖頭套21底部貼合的沖孔柱22，所述下模臺面板7頂部設有沖孔座23，所述沖孔座23設有沖孔腔24，所述上模板10上設有沖頭座27，所述沖頭座27底部設有注料孔沖頭28，所述注料孔沖頭28上設有伸出所述注料孔沖頭28的浮料銷25，所述注料孔沖頭28底部為斜面，所述下模臺面板7頂部邊緣設有彈料安裝座29，所述彈料安裝座29外側設有彈料氣缸32，所述彈料安裝座29上設有支撐桿30，所述支撐桿30上樞轉連接有彈料桿31，所述彈料桿31尾部與所述彈料氣缸32上的滑銷33連接，所述彈料桿31頭部延伸至所述下刀條8頂面。

上述設計中通過彈料氣缸32驅動延伸至下刀條8頂面的彈料桿31將廢料快速?gòu)棾觯Y(jié)構簡單，生產效率高，安全性高，通過上刀條16和下折邊條6在沖切的同時進行對冰箱后背板的折邊，注料孔沖頭28上設有浮料銷25且注料孔沖頭28底部為斜面在沖切大孔時，沖孔邊緣齊整不易變形。

作為本設計的進一步改進，所述折邊座4頂部?jī)?nèi)側設有豎直的退料導柱3，所述退料導柱3頂面設有退料塊34，所述退料導柱3上套有退料彈簧15，退料塊34便于對沖切后的冰箱后背板進行退料。

作為本設計的進一步改進，所述退料塊34設有伸向所述下刀條8頂面的限位爪5，便于退料塊34對冰箱后背板的整形。

作為本設計的進一步改進，所述上模座14上設有滑料銷35，所述滑料銷35底部與所述壓料板11連接，所述滑料銷35上套有壓料彈簧36，便于對冰箱后背板的整形和限位，提高沖切精度。

作為本設計的進一步改進，所述上模座14底部設有導向塊12，所述壓料板11上設有與所述導向塊12配合的導向孔13，提高壓料板11的沖切精度。

作為本設計的進一步改進，所述注料孔沖頭28上套有緩沖座26，所述緩沖座26與所述沖孔座23之間設有緩沖彈簧37，提高沖孔精度。

以上所述僅為本發明的實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
