本實用新型屬于板材加工領域,具體地說,涉及一種板材開槽設備。
背景技術:
到目前為止,市面上傳統的的建筑裝飾板材有很多種,鋁塑板、鋁單板、各種玻璃板、石膏板、不銹鋼板等等,鋁復合中空板是一種剛剛出現的新型裝飾板材,它的形式和波紋板、鋁塑板有一些類似,但是材料和結構上有很大的不同,它是有面板、芯板、底板通過高分子膜加熱粘結的板材。其中面板、芯板、底板都是鋁材,面板層最厚,厚度在0.3-0.8mm之間,質地很軟,折邊加工過程中容易變形。
傳統的折邊方式有液壓折邊,氣動(手動、氣動加手動)折邊,以及開槽折邊。液壓折邊是用下模和成型刀折邊,它適用于單層板材折邊,而鋁復合中空板有3層板材,折邊時會引起板層不同步的形變,折后出現凸起、凹陷以及擦傷;氣動(手動、氣動加手動)折邊,它是通過刀具先壓緊板材,在通翻轉的方式折邊,它減少了板材和設備間的摩擦并保證了板材的一側加工過程中不會出現形變。但是對于鋁復合中空板,它的不壓緊一側還是會出現凸起,壓緊的一側下機后會出現凹陷,它也不適用于多層板的折彎加工。以上的加工方法都是在折成盒子狀后才能運輸?shù)绞┕がF(xiàn)場的,都會增加運輸成本。
有鑒于此特提出本實用新型。
技術實現要素:
本實用新型要解決的技術問題在于克服現有技術的不足,提供一種板材開槽設備,通過設置定位條,可快速將板材定位、根據需求開槽,開槽完成直接運輸?shù)浆F(xiàn)場再組裝,節省運輸成本,節約資源。
為解決上述技術問題,本實用新型采用技術方案的基本構思是:
一種板材開槽設備,包括支架、鋸刀、操作臺面,所述鋸刀通過固定架與支架連接,鋸刀位于操作臺面之上,所述操作臺面設有用于限制板材位移的定位條,所述定位條通過調節裝置與支架連接,所述調節裝置可調整定位條與鋸刀的距離大小。
進一步地,所述調節裝置包括螺桿、固定座,所述固定座安裝在操作臺面背側,且臨近鋸刀設置,所述螺桿一端與固定座轉動連接,另一端可轉動固定在支架上。
進一步地,所述螺桿與支架連接的一端安裝有手輪。
進一步地,所述定位條通過連接塊與螺桿連接,定位條與連接塊固定連接,連接塊與螺桿螺紋連接。
進一步地,所述操作臺面為矩形,所述鋸刀設置在矩形中心附近,所述定位條沿矩形短軸平行設置,所述固定架沿矩形長軸設置與鋸刀連接。
進一步地,所述操作臺面設有方便板材移動、減小板材摩擦的轉輥。
采用上述技術方案后,本實用新型與現有技術相比具有以下有益效果。
本實用新型通過設置定位條,可快速將板材定位、根據需求開槽,操作臺面設置的轉輥可有效提高板材的推進,減小摩擦節省人力,開槽完成直接運輸?shù)浆F(xiàn)場再組裝,節省運輸成本,節約資源。
本實用新型結構合理,構造簡單,實用性強,有利于設備推廣應用。
下面結合附圖對本實用新型的具體實施方式作進一步詳細的描述。
附圖說明
附圖作為本申請的一部分,用來提供對本實用新型的進一步的理解,本實用新型的示意性實施例及其說明用于解釋本實用新型,但不構成對本實用新型的不當限定。顯然,下面描述中的附圖僅僅是一些實施例,對于本領域普通技術人員來說,在不付出創造性勞動的前提下,還可以根據這些附圖獲得其他附圖。在附圖中:

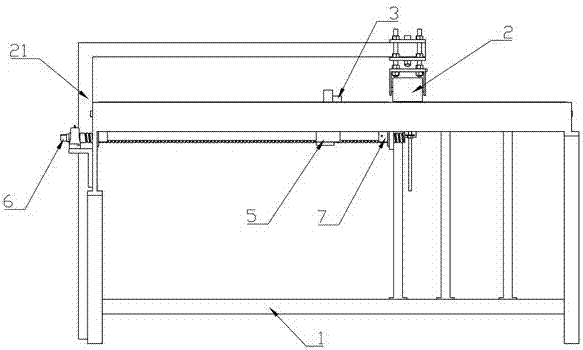

圖1為本實用新型結構示意圖一;
圖2為本實用新型結構示意圖二。
圖中:1-支架;2-鋸刀;21-固定架;3-定位條;4-轉輥;5-連接塊;6-螺桿;7-固定座。
需要說明的是,這些附圖和文字描述并不旨在以任何方式限制本實用新型的構思范圍,而是通過參考特定實施例為本領域技術人員說明本實用新型的概念。
具體實施方式
為使本實用新型實施例的目的、技術方案和優點更加清楚,下面將結合本實用新型實施例中的附圖,對實施例中的技術方案進行清楚、完整地描述,以下實施例用于說明本實用新型,但不用來限制本實用新型的范圍。
在本實用新型的描述中,需要說明的是,術語“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。
在本實用新型的描述中,需要說明的是,除非另有明確的規定和限定,術語“安裝”、“相連”、“連接”應做廣義理解,例如,可以是固定連接,也可以是可拆卸連接,或一體地連接;可以是機械連接,也可以是電連接;可以是直接相連,也可以通過中間媒介間接相連。對于本領域的普通技術人員而言,可以具體情況理解上述術語在本實用新型中的具體含義。
實施例一
如圖1至圖2所示,本實施例所述的一種板材開槽設備,包括支架1、鋸刀2、矩形操作臺面,鋸刀2位于操作臺面之上,鋸刀2通過固定架21與支架1連接,鋸刀2設置在矩形中心附近,固定架21沿矩形長軸設置與鋸刀2連接,鋸板材時可將板材沿短軸推進即可。操作臺面設有用于限制板材位移的定位條3,定位條3沿矩形短軸平行設置,定位條3通過調節裝置與支架1連接,調節裝置可調整定位條3與鋸刀2的距離大小。
其中,調節裝置包括螺桿6、固定座7,固定座7安裝在操作臺面背側,且臨近鋸刀2設置,螺桿6一端與固定座7轉動連接,另一端可轉動固定在支架1上,螺桿6與支架1連接的一端安裝有手輪,
定位條3通過連接塊5與螺桿6連接,定位條3與連接塊5固定連接,連接塊5與螺桿6螺紋連接。通過搖動手輪傳動螺桿6,螺桿6與固定架21螺紋驅動,帶動定位條3移動,方便控制定位條3的位置,快速省力的根據需求設定定位條3位置,以便對板材開槽。
操作臺面設有方便板材移動、減小板材摩擦的轉輥4,轉輥4沿長軸并列設置,板材沿短軸推進鋸時,可讓板材在轉輥4上滾動前進,節省人力。
應用時,搖動手柄,將定位條3調整到板材折邊尺寸,啟動鋸刀2,將板材開槽側邊貼緊定位條3,推動板材進行開槽,翻轉另外三邊進行相同的加工工序后,板材開槽完成。
本實用新型通過設置定位條3,可快速將板材定位、根據需求開槽,操作臺面設置的轉輥4可有效提高板材的推進,減小摩擦節省人力,開槽完成直接運輸?shù)浆F(xiàn)場再組裝,節省運輸成本,節約資源。
本實用新型結構合理,構造簡單,實用性強,有利于設備推廣應用。
以上所述僅是本實用新型的較佳實施例而已,并非對本實用新型作任何形式上的限制,雖然本實用新型已以較佳實施例揭露如上,然而并非用以限定本實用新型,任何熟悉本專利的技術人員在不脫離本實用新型技術方案范圍內,當可利用上述提示的技術內容作出些許更動或修飾為等同變化的等效實施例,但凡是未脫離本實用新型技術方案的內容,依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾,均仍屬于本實用新型方案的范圍內。
