本發明涉及極片加工，尤其涉及一種s型高速激光切割極耳成型設備。

背景技術：

1、現有激光模切分條一體機是在極片兩側成型極耳，使得在極耳成型過程中極片兩側會產生較大廢料；而當要加工不同幅寬極片時，需要花費時間對設備重新換型，重新換型安裝后利用分切刀具對極耳成型后的極片進行分條，使得設備整體空間較大，成本較高。

技術實現思路

1、針對現有技術之不足，本發明的目的在于提供一種s型高速激光切割極耳成型設備，適應不同寬幅極片，可依次對極片卷料進行二次切割，不需二次重新安裝定位，保持切割的精準度且方便調節，減少工序，工作效率高。

2、本發明的實施例通過以下技術方案實現：

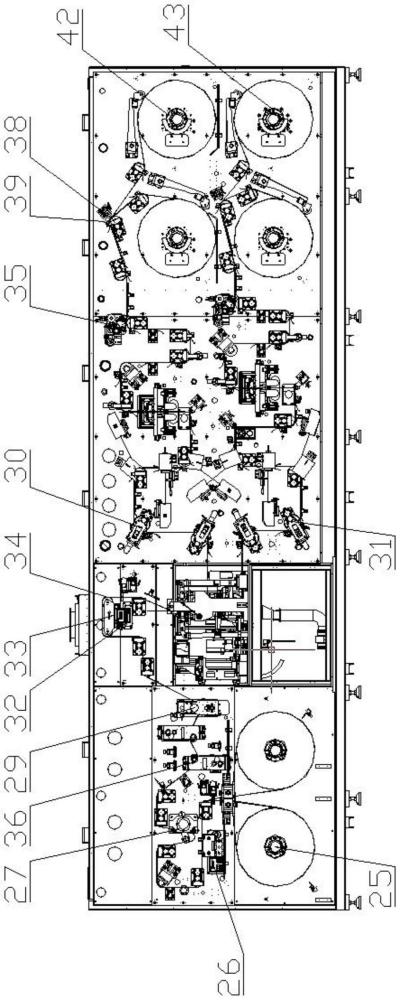

3、一種s型高速激光切割極耳成型設備，包括：依次分布的放卷組件、張力接帶組件、驅動組件、總切割組件、除塵組件、收卷組件；

4、所述放卷組件用以輸出極片卷料；

5、所述張力接帶組件包括有用以換料接帶的接帶機構和為極片卷料輸送提供張力的張力擺輥機構；

6、所述驅動組件包括有輸送驅動件和驅動輥，所述輸送驅動件促使所述驅動輥轉動，以牽引極片卷料輸送；

7、所述總切割組件包括切割支架、上激光切割組件、下激光切割組件、定位架、上切割皮帶組件、下切割皮帶組件，所述下激光切割組件位于所述上激光切割組件的正下方，所述上激光切割組件包括對極片卷料進行第一段切割的上激光切割機構，所述下激光切割組件包括對第一段切割后剩余的極片卷料進行第二段切割的下激光切割機構；所述上切割皮帶組件包括由上至下依次設置的上切割第一過輥機構、上導流機構、上切割第二過輥機構，所述上導流機構包括相對設置的上切割導流單元和上第一吸附單元，所述下切割皮帶組件包括由上至下依次設置的下切割第一過輥機構、下導流機構、下切割第二過輥機構，所述下導流機構包括相對設置的下切割導流單元、下第一吸附單元；

8、所述除塵組件包括第一除塵機構和第二除塵機構，以分別對切割后的上極片卷料、下極片卷料除塵；

9、所述收卷組件包括第一收卷機構和第二收卷機構，以分別對所述上極片卷料、所述下極片卷料收卷。

10、根據一種優選實施方式，所述定位架上下依次設置有第一x軸移動組件和第二x軸移動組件，所述上切割導流單元可拆卸地通過所述第一x軸移動組件與所述上激光切割機構相連，所述下切割導流單元可拆卸地通過所述第二x軸移動組件與所述下激光切割機構相連。

11、根據一種優選實施方式，所述張力接帶組件還包括有張力檢測機構，所述張力檢測機構用以檢測極片卷料的張力，所述張力檢測機構與所述張力擺輥機構電性連接。

12、根據一種優選實施方式，所述驅動組件和所述總切割組件之間設置有糾偏組件，所述糾偏組件包糾偏驅動件、糾偏框架、設置于所述糾偏框架上的糾偏輥，所述糾偏驅動件促使所述糾偏框架翻轉，以帶動糾偏輥對極片卷料的位置或方向進行調整。

13、根據一種優選實施方式，所述上激光切割組件沿著極片卷料輸送方向的一側、所述下激光切割組件沿著極片卷料輸送方向的一側均設置有檢測機構；

14、所述檢測機構包括尺寸檢測單元、表面檢測單元。

15、根據一種優選實施方式，所述張力接帶組件與所述驅動組件之間設置有加強筋組件，所述加強筋組件包括壓筋伸縮件以及壓筋輪，所述壓筋伸縮件促使所述壓筋輪對極片卷料壓筋處理。

16、根據一種優選實施方式，所述除塵組件與所述收卷組件之間設置有壓帶組件，所述壓帶組件包括至少兩個壓帶機構，所述壓帶機構包括有壓帶伸縮件和壓帶件，所述上極片卷料、所述下極片卷料均對應設置有所述壓帶機構。

17、根據一種優選實施方式，所述上切割導流單元的上方還設置有上第二吸附單元；

18、所述下切割導流單元的上方還設置有下第二吸附單元。

19、根據一種優選實施方式，還包括有第一y軸移動組件和第二y軸移動組件；

20、所述第一y軸移動組件包括設置于所述切割支架的頂部的第一y軸導軌和第一y軸滑塊，所述第一y軸滑塊通過第一安裝件與所述上激光切割機構相連；

21、所述第二y軸移動組件包括設置于所述切割支架的底部的第二y軸導軌和第二y軸滑塊，所述第二y軸滑塊通過第二安裝件與所述下激光切割機構相連。

22、根據一種優選實施方式，還包括有切割x軸移動組件；

23、所述切割x軸移動組件包括有切割x軸導軌和切割x軸滑塊；

24、所述切割x軸導軌位于所述切割支架的下方且所述切割x軸滑塊與所述切割支架的底部相連。

25、本發明實施例的技術方案至少具有如下優點和有益效果：

26、本發明上下依次設置有上激光切割組件和下激光切割組件，可依次對極片卷料進行二次切割，上切割導流單元可拆卸地通過第一x軸移動組件與上激光切割機構相連，下切割導流單元可拆卸地通過第二x軸移動組件與下激光切割機構相連，使得上切割導流單元和上激光切割機構同步移動，使得下切割導流單元和下激光切割機構同步移動，不需二次糾偏定位，保持切割的精準度且方便調節，減少工序，工作效率高，投入成本低。

技術特征：

1.一種s型高速激光切割極耳成型設備，其特征在于，包括：依次分布的放卷組件、張力接帶組件、驅動組件、總切割組件、除塵組件、收卷組件；

2.根據權利要求1所述的s型高速激光切割極耳成型設備，其特征在于，

3.根據權利要求1所述的s型高速激光切割極耳成型設備，其特征在于，

4.根據權利要求1所述的s型高速激光切割極耳成型設備，其特征在于，

5.根據權利要求1所述的s型高速激光切割極耳成型設備，其特征在于，

6.根據權利要求1所述的s型高速激光切割極耳成型設備，其特征在于，

7.根據權利要求1所述的s型高速激光切割極耳成型設備，其特征在于，

8.根據權利要求1所述的s型高速激光切割極耳成型設備，其特征在于，

9.根據權利要求1所述的s型高速激光切割極耳成型設備，其特征在于，

10.根據權利要求8所述的s型高速激光切割極耳成型設備，其特征在于，

技術總結
本發明提供了一種S型高速激光切割極耳成型設備，包括：依次分布的放卷組件、張力接帶組件、驅動組件、總切割組件、除塵組件、收卷組件；總切割組件包括切割支架、上激光切割組件、下激光切割組件、定位架、上切割皮帶組件、下切割皮帶組件，上切割皮帶組件包括上切割第一過輥機構、上導流機構、上切割第二過輥機構，上導流機構包括上切割導流單元和上第一吸附單元，下切割皮帶組件包括下切割第一過輥機構、下導流機構、下切割第二過輥機構，下導流機構包括下切割導流單元、下第一吸附單元；本發明適應不同寬幅極片，可依次對極片卷料進行二次切割，不需二次重新安裝定位，保持切割的精準度且方便調節，減少工序，工作效率高。

技術研發人員：鄧一鳴,張彪,田耀寬
受保護的技術使用者：深圳市聯贏激光股份有限公司
技術研發日：
技術公布日：2025/4/28
