本技術涉及沖壓，尤其涉及一種鏈條加工用沖床。

背景技術：

1、沖床就是一種沖壓式壓力機，沖壓工藝由于比傳統機械加工來說有節約材料和能源，效率高，對操作者技術要求不高及通過各種模具應用可以做出機械加工所無法達到的產品這些優點，因而沖床的用途越來越廣泛，在鏈條加工中需要沖床對鏈條進行沖壓處理。

2、經檢索在公告號為：cn218425424u中公開了一種鏈條加工用沖床，包括沖床底座，所述沖床底座的頂部固定安裝有沖床機身，所述沖床機身的左側設置有防護機構，所述沖床底座的正面設置有收集機構，所述收集機構的上方設置有破碎機構；所述防護機構包括盒體、齒條、轉動軸、齒輪和防護門，所述沖床機身的正面與背面均固定安裝有盒體，兩個所述盒體的頂部均活動安裝有一端貫穿并延伸到盒體下方的齒條，兩個所述盒體的內部且位于齒條的右側均轉動安裝有轉動軸。該鏈條加工用沖床，通過設置的防護機構，開啟驅動電機帶著齒輪轉動，齒輪驅動齒條帶著防護門向下?lián)踉诓僮魅藛T與沖壓區域之間，如此，可有效地避免彈出的金屬片割傷操作人員，實現了防護效果好的目的，該申請中沖床不便更換模具，但鏈條需要根據需求沖壓成不同的樣式，則使用該沖床更換模具會導致鏈條加工進度減緩，不利于配合鏈條的高速化生產。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種鏈條加工用沖床，旨在改善現有沖床不便更換模具，但鏈條需要根據需求沖壓成不同的樣式，則使用該沖床更換模具會導致鏈條加工進度減緩的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種鏈條加工用沖床，包括支撐板，所述支撐板頂部固定連接有沖壓氣泵，所述沖壓氣泵輸出端滑動連接有沖壓柱，所述沖壓柱底端固定連接有沖壓錘，所述沖壓錘底部固定連接有模板一，所述沖壓錘內部滑動連接有矩形陣列的絲桿，所述沖壓錘內部轉動連接有矩形陣列的轉動塊，所述轉動塊螺紋連接在所述絲桿外壁，所述絲桿外壁底部?jī)蓚?cè)均轉動連接有固定夾，所述沖壓錘內部固定連接有多個左右對稱的滑桿，所述固定夾內部開設有滑槽，所述滑桿滑動連接在所述滑槽內部，所述模板一頂部開設有矩形陣列的固定槽，所述固定夾滑動連接在所述固定槽內部，所述支撐板內部一側固定連接有沖壓臺，所述沖壓臺頂部固定連接有模板二，所述支撐板外壁一側設置有上料組件。

3、進一步地，所述上料組件包括支架和傳送帶一，所述支架外壁一側固定連接在所述支撐板外壁一側，所述傳送帶一設置在所述支架之間。

4、進一步地，所述支撐板外壁另一側固定連接有支架，所述支架之間設置有傳送帶二。

5、進一步地，所述傳送帶一設置在所述沖壓臺一側，所述傳送帶二設置在所述沖壓臺另一側。

6、進一步地，所述支撐板內部?jī)蓚?cè)均固定連接有電動機，所述電動機輸出端固定連接有轉動桿。

7、進一步地，所述支撐板內部?jī)蓚?cè)均固定連接有固定輪，所述轉動桿內部一側轉動連接有轉動軸。

8、進一步地，所述轉動軸外壁頂部固定連接有轉動輪，所述轉動輪與所述固定輪之間設置有皮帶。

9、進一步地，所述轉動軸底部固定連接有機械爪，所述機械爪頂部轉動連接在所述轉動桿底部。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，首先通過轉動塊驅動絲桿上下滑動，則絲桿向上滑動時，可以帶動固定夾移動，并通過滑桿在滑槽內部滑動，限制固定夾的運動軌跡，從而使固定夾扣在固定槽內部，則可以完成模板一的更換，解決了沖床不便更換模具的問題，提高了模具更換的便捷性。

12、2、本實用新型中，首先通過電動機帶動轉動桿轉動，則轉動桿上的轉動輪會由于皮帶連接在固定輪上產生轉動，則可以使機械爪公轉的同時進行自轉，從而對鏈條進行運輸，解決了需要人工上下料的問題，提高了鏈條的沖壓效率，同時減少了操作人員的作業風險。

技術特征：

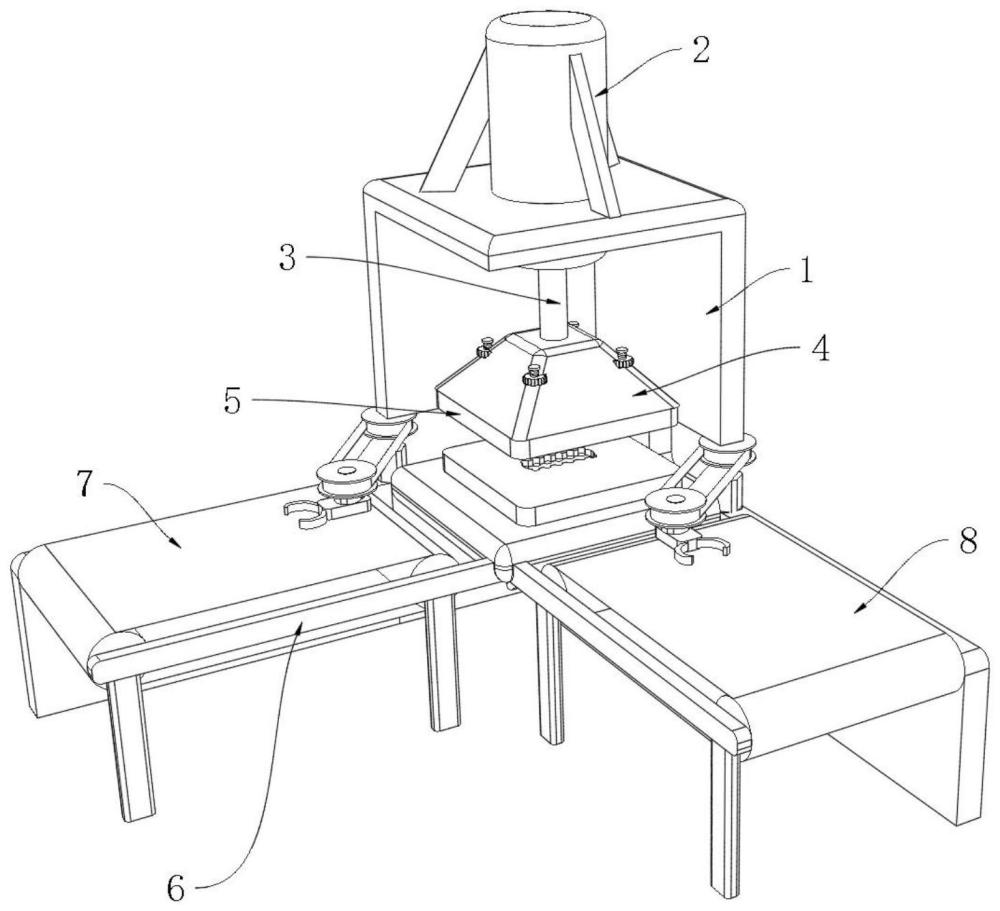

1.一種鏈條加工用沖床，包括支撐板(1)，其特征在于：所述支撐板(1)頂部固定連接有沖壓氣泵(2)，所述沖壓氣泵(2)輸出端滑動連接有沖壓柱(3)，所述沖壓柱(3)底端固定連接有沖壓錘(4)，所述沖壓錘(4)底部固定連接有模板一(5)，所述沖壓錘(4)內部滑動連接有矩形陣列的絲桿(16)，所述沖壓錘(4)內部轉動連接有矩形陣列的轉動塊(11)，所述轉動塊(11)螺紋連接在所述絲桿(16)外壁，所述絲桿(16)外壁底部?jī)蓚?cè)均轉動連接有固定夾(13)，所述沖壓錘(4)內部固定連接有多個左右對稱的滑桿(14)，所述固定夾(13)內部開設有滑槽(15)，所述滑桿(14)滑動連接在所述滑槽(15)內部，所述模板一(5)頂部開設有矩形陣列的固定槽(12)，所述固定夾(13)滑動連接在所述固定槽(12)內部，所述支撐板(1)內部一側固定連接有沖壓臺(9)，所述沖壓臺(9)頂部固定連接有模板二(10)，所述支撐板(1)外壁一側設置有上料組件。

2.根據權利要求1所述的一種鏈條加工用沖床，其特征在于：所述上料組件包括支架(6)和傳送帶一(7)，所述支架(6)外壁一側固定連接在所述支撐板(1)外壁一側，所述傳送帶一(7)設置在所述支架(6)之間。

3.根據權利要求2所述的一種鏈條加工用沖床，其特征在于：所述支撐板(1)外壁另一側固定連接有支架(6)，所述支架(6)之間設置有傳送帶二(8)。

4.根據權利要求3所述的一種鏈條加工用沖床，其特征在于：所述傳送帶一(7)設置在所述沖壓臺(9)一側，所述傳送帶二(8)設置在所述沖壓臺(9)另一側。

5.根據權利要求1所述的一種鏈條加工用沖床，其特征在于：所述支撐板(1)內部?jī)蓚?cè)均固定連接有電動機(17)，所述電動機(17)輸出端固定連接有轉動桿(22)。

6.根據權利要求5所述的一種鏈條加工用沖床，其特征在于：所述支撐板(1)內部?jī)蓚?cè)均固定連接有固定輪(18)，所述轉動桿(22)內部一側轉動連接有轉動軸(23)。

7.根據權利要求6所述的一種鏈條加工用沖床，其特征在于：所述轉動軸(23)外壁頂部固定連接有轉動輪(20)，所述轉動輪(20)與所述固定輪(18)之間設置有皮帶(19)。

8.根據權利要求7所述的一種鏈條加工用沖床，其特征在于：所述轉動軸(23)底部固定連接有機械爪(21)，所述機械爪(21)頂部轉動連接在所述轉動桿(22)底部。

技術總結
本技術涉及沖壓技術領域，公開了一種鏈條加工用沖床，包括支撐板，所述支撐板頂部固定連接有沖壓氣泵，所述沖壓氣泵輸出端滑動連接有沖壓柱，所述沖壓柱底端固定連接有沖壓錘，所述沖壓錘底部固定連接有模板一，所述沖壓錘內部滑動連接有矩形陣列的絲桿，所述沖壓錘內部轉動連接有矩形陣列的轉動塊，所述轉動塊螺紋連接在所述絲桿外壁，所述絲桿外壁底部?jī)蓚?cè)均轉動連接有固定夾，所述沖壓錘內部固定連接有多個左右對稱的滑桿。本技術中，通過滑桿在滑槽內部滑動，限制固定夾的運動軌跡，從而使固定夾扣在固定槽內部，則可以完成模板一的更換，解決了沖床不便更換模具的問題，提高了模具更換的便捷性。

技術研發人員：姜學祥,吳新元,方利平,胡瑞祥
受保護的技術使用者：建德市機械鏈條有限公司
技術研發日：20240226
技術公布日：2025/4/28
