本技術涉及真空斷路器產品中的超程壓套制造，具體是一種用于超程壓套定位銷的鉚制工裝。

背景技術：

1、目前真空斷路器的超程壓套套裝完成后，傳統裝配工藝是將定位銷采用人工鐵錘錘打鉚制進行鉚緊，存在生產效率低，無法保證制造過程符合技術工藝要求，質量穩定性較差，成品率難以控制和人員操作安全欠缺等缺點。因此研發一種鉚制工裝代替人工捶打操作，既可以滿足工藝要求，又使工人操作更加安全、方便，還可以實現標準化生產，提高生產質量、效率,降低成本。

技術實現思路

1、本實用新型的目的就是為了解決上述現有技術存在的問題，提供一種用于超程壓套定位銷的鉚制工裝。

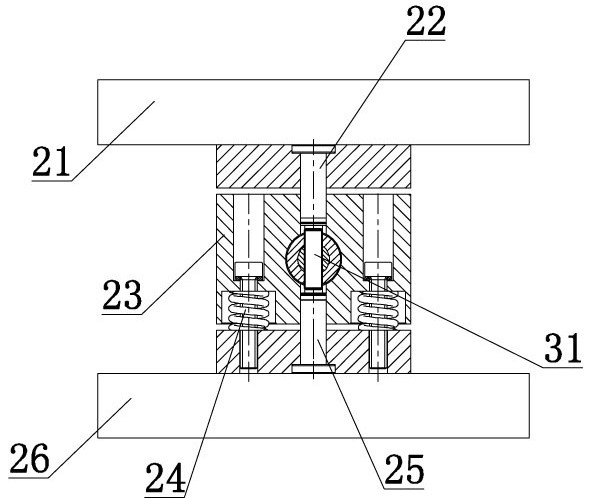

2、本實用新型的具體方案是：一種用于超程壓套定位銷的鉚制工裝，包括底座、定位套板、上壓板，所述定位套板底部設有彈簧腔，彈簧腔內裝有支撐彈簧，支撐彈簧內裝有固定螺栓，固定螺栓底端與底座螺紋連接，固定螺栓的頂端與定位套板滑動連接，定位套板中間設有與超程壓套匹配的定位孔，定位孔軸線沿水平方向布置，定位套板內位于定位孔的上方設有上鉚壓孔，位于定位孔的下方設有下鉚壓孔，上鉚壓孔及下鉚壓孔均與定位孔貫通，所述上壓板底部裝有上鉚壓頭，上鉚壓頭插裝在上鉚壓孔內，所述底座頂部裝有下鉚壓頭，下鉚壓頭的上端插裝在下鉚壓孔內。

3、進一步的，所述上鉚壓頭的底端和下鉚壓頭的頂端均設有尖齒，尖齒用于壓入定位銷使定位銷的端部產生變形。

4、進一步的，所述上鉚壓頭及下鉚壓頭上均設有兩條尖齒，兩條尖齒分別對應于定位銷的端面兩側。

5、進一步的，所述彈簧腔的數量為兩個且對稱地設置在定位套板的兩側，每個彈簧腔內裝有一個支撐彈簧。

6、本實用新型相比現有技術具有以下優點：1.提高生產效率：該工裝可以幫助工人快速、準確地進行超程壓套定位銷鉚緊操作，節省裝配時間，提高了生產效率；

7、2.提高產品質量：通過使用該工裝，可以確保定位銷和鉚接件之間的位置和間距準確無誤，從而提高了產品的質量和裝配精度；

8、3.減少人為錯誤：因該工裝的使用實現了標準化生產，可以減少人為操作中的錯誤和失誤，提高了裝配的準確性和穩定性；

9、4.節約人力成本：使用該工裝可以減少人力成本，提高了生產效率，降低了裝配過程中的人力消耗；

10、5.提高工作安全性：該工裝的設計符合工程安全標準，可以提高工作人員的安全性，減少工作中的意外傷害發生。

技術特征：

1.一種用于超程壓套定位銷的鉚制工裝，其特征是：包括底座、定位套板、上壓板，所述定位套板底部設有彈簧腔，彈簧腔內裝有支撐彈簧，支撐彈簧內裝有固定螺栓，固定螺栓底端與底座螺紋連接，固定螺栓的頂端與定位套板滑動連接，定位套板中間設有與超程壓套匹配的定位孔，定位孔軸線沿水平方向布置，定位套板內位于定位孔的上方設有上鉚壓孔，位于定位孔的下方設有下鉚壓孔，上鉚壓孔及下鉚壓孔均與定位孔貫通，所述上壓板底部裝有上鉚壓頭，上鉚壓頭插裝在上鉚壓孔內，所述底座頂部裝有下鉚壓頭，下鉚壓頭的上端插裝在下鉚壓孔內。

2.根據權利要求1所述的一種用于超程壓套定位銷的鉚制工裝，其特征是：所述上鉚壓頭的底端和下鉚壓頭的頂端均設有尖齒，尖齒用于壓入定位銷使定位銷的端部產生變形。

3.根據權利要求2所述的一種用于超程壓套定位銷的鉚制工裝，其特征是：所述上鉚壓頭及下鉚壓頭上均設有兩條尖齒，兩條尖齒分別對應于定位銷的端面兩側。

4.根據權利要求1所述的一種用于超程壓套定位銷的鉚制工裝，其特征是：所述彈簧腔的數量為兩個且對稱地設置在定位套板的兩側，每個彈簧腔內裝有一個支撐彈簧。

技術總結
本技術是一種用于超程壓套定位銷的鉚制工裝，包括底座、定位套板、上壓板，所述定位套板底部設有彈簧腔，彈簧腔內裝有支撐彈簧，支撐彈簧內裝有固定螺栓，固定螺栓底端與底座螺紋連接，固定螺栓的頂端與定位套板滑動連接，定位套板中間設有與超程壓套匹配的定位孔，定位孔軸線沿水平方向布置，定位套板內位于定位孔的上方設有上鉚壓孔，位于定位孔的下方設有下鉚壓孔，上鉚壓孔及下鉚壓孔均與定位孔貫通，所述上壓板底部裝有上鉚壓頭，上鉚壓頭插裝在上鉚壓孔內，所述底座頂部裝有下鉚壓頭，下鉚壓頭的上端插裝在下鉚壓孔內；本技術實現了快速、準確地進行超程壓套定位銷鉚緊操作，提升了生產效率。

技術研發人員：賀秋澄,余鵬,涂文強,周俊杰,李楊,徐智杰,李亞東,周智勇,宋佳慶
受保護的技術使用者：上海美荃科技有限公司
技術研發日：20240328
技術公布日：2025/4/28
