本發明涉及超聲波焊接，特別是一種20kw功率的雙驅超聲波焊接設備。

背景技術：

1、超聲波焊接是利用高頻振動波傳遞到兩個需焊接的物體表面，在加壓的情況下，使兩個物體表面相互摩擦而形成分子層之間的熔合。

2、現實使用的時候，由于超聲波焊接的快速性、穩定性等特點，常用與焊接線束與端子；在操作的時候通常一只手拿端子，一只手線束，然后將兩者放置在大致的位置，然后等待超聲波焊接；這樣的作業環境缺乏線束、端子的夾持結構，存在一定的作業風險；且對位全靠作業工人熟練度，導致端子與線束焊接并不是準確高效的，缺乏對位的過程。

技術實現思路

1、在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述或現有技術中存在的問題，提出了本發明。

3、為解決上述技術問題，本發明提供如下技術方案：一種20kw功率的雙驅超聲波焊接設備，其包括所述端子包含接線筒和焊接板；

4、支撐組件，包括有安裝臺；

5、調節組件，包括有設于所述安裝臺表面的限位臺，所述限位臺設置有兩個、轉動設于限位臺表面的限位桿、設于兩個所述限位臺之間的第一滑板和第二滑板、設于所述限位臺內部的第一彈性件、分別設于所述第一滑板表面的第一凸塊和第二凸塊、設于所述限位臺內部的移動桿，且所述移動桿一端與所述限位桿接觸；

6、設于所述安裝臺表面用于推送端子的伸縮組件。

7、作為本發明所述20kw功率的雙驅超聲波焊接設備的一種優選方案，其中：所述限位臺表面設有可供所述限位桿轉動的活動空間；

8、所述活動空間內壁設有第一滑槽，所述活動空間內部設有可沿第一滑槽內部滑動的第一轉軸，且所述限位桿套設在所述第一轉軸外壁，所述限位桿與所述第一轉軸之間依靠第二彈性件連接。

9、作為本發明所述20kw功率的雙驅超聲波焊接設備的一種優選方案，其中：所述限位桿下表面與所述活動空間內壁上端貼合。

10、作為本發明所述20kw功率的雙驅超聲波焊接設備的一種優選方案，其中：所述限位臺外壁設有可供第一滑板滑動的第二滑槽；所述第一彈性件一端與所述第二滑槽內壁連接，另一端與所述第一滑板連接。

11、作為本發明所述20kw功率的雙驅超聲波焊接設備的一種優選方案，其中：所述限位桿靠近所述線束一端轉動設有滾球。

12、作為本發明所述20kw功率的雙驅超聲波焊接設備的一種優選方案，其中：所述限位桿對應兩個所述移動桿；每個所述限位臺外壁均轉動設置有兩個限位桿；兩個所述第二凸塊對應一個所述第一凸塊。

13、作為本發明所述20kw功率的雙驅超聲波焊接設備的一種優選方案，其中：兩個所述限位臺之間轉動設有齒輪，所述第一滑板和所述第二滑板外壁均設有齒板，且所述齒輪與所述齒板嚙合連接。

14、作為本發明所述20kw功率的雙驅超聲波焊接設備的一種優選方案，其中：所述伸縮組件包括有液壓助推器，所述液壓助推器一端連接用于放置所述端子的托盤。

15、作為本發明所述20kw功率的雙驅超聲波焊接設備的一種優選方案，其中：所述安裝臺表面滑動設有二級保護桿。

16、作為本發明所述20kw功率的雙驅超聲波焊接設備的一種優選方案，其中：所述安裝臺外壁設有伸縮電機，所述伸縮電機輸出軸外壁安裝有移動塊，所述移動塊表面設有第三滑槽，所述安裝臺表面設有第四滑槽，所述二級保護桿外壁設有穿過所述第四滑槽沿第三滑槽內部滑動的滑塊。

17、本發明的有益效果：本發明通過端子運輸端與線束夾持端進行聯系，無端子則線束無法實現夾持運輸；端子運輸會影響線束運輸，使得端子與線束能夠同時存在并配合到合適的位置，從而進行焊接；利用機械夾持對線束進行對位及夾持，保證焊接的準確性；同時，取代人工對位焊接，提高作業環境安全。

技術特征：

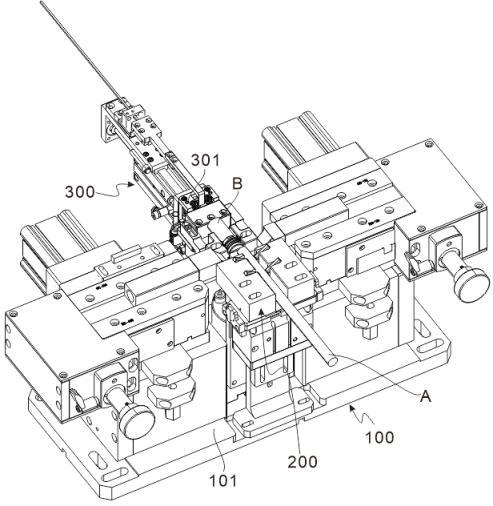

1.一種20kw功率的雙驅超聲波焊接設備，其特征在于：包括，所述端子包含接線筒（b1）和焊接板（b2）；

2.如權利要求1所述的20kw功率的雙驅超聲波焊接設備，其特征在于：所述限位臺（201）表面設有可供所述限位桿（202）轉動的活動空間（201a）；

3.如權利要求2所述的20kw功率的雙驅超聲波焊接設備，其特征在于：所述限位桿（202）下表面與所述活動空間（201a）內壁上端貼合。

4.如權利要求3所述的20kw功率的雙驅超聲波焊接設備，其特征在于：所述限位臺（201）外壁設有可供第一滑板（203）滑動的第二滑槽（201b）；所述第一彈性件（205）一端與所述第二滑槽（201b）內壁連接，另一端與所述第一滑板（203）連接。

5.如權利要求4所述的20kw功率的雙驅超聲波焊接設備，其特征在于：所述限位桿（202）靠近所述線束一端轉動設有滾球（207）。

6.如權利要求1或5所述的20kw功率的雙驅超聲波焊接設備，其特征在于：所述限位桿（202）對應兩個所述移動桿（206）；每個所述限位臺（201）外壁均轉動設置有兩個限位桿（202）；兩個所述第二凸塊（203b）對應一個所述第一凸塊（203a）。

7.如權利要求6所述的20kw功率的雙驅超聲波焊接設備，其特征在于：兩個所述限位臺（201）之間轉動設有齒輪（208），所述第一滑板（203）和所述第二滑板（204）外壁均設有齒板（204a），且所述齒輪（208）與所述齒板（204a）嚙合連接。

8.如權利要求1或7所述的20kw功率的雙驅超聲波焊接設備，其特征在于：所述伸縮組件（300）包括有液壓助推器（301），所述液壓助推器（301）一端連接用于放置所述端子的托盤（302）。

9.如權利要求8所述的20kw功率的雙驅超聲波焊接設備，其特征在于：所述安裝臺（101）表面滑動設有二級保護桿（102）。

10.如權利要求9所述的20kw功率的雙驅超聲波焊接設備，其特征在于：所述安裝臺（101）外壁設有伸縮電機（103），所述伸縮電機（103）輸出軸外壁安裝有移動塊（104），所述移動塊（104）表面設有第三滑槽（104a），所述安裝臺（101）表面設有第四滑槽（101a），所述二級保護桿（102）外壁設有穿過所述第四滑槽（101a）沿第三滑槽（104a）內部滑動的滑塊（102a）。

技術總結
本發明涉及超聲波焊接技術領域，特別是一種20KW功率的雙驅超聲波焊接設備，調節組件，包括有設于安裝臺表面的限位臺，限位臺設置有兩個、轉動設于限位臺表面的限位桿、設于兩個限位臺之間的第一滑板和第二滑板、設于限位臺內部的第一彈性件、分別設于第一滑板表面的第一凸塊和第二凸塊、設于限位臺內部的移動桿，且移動桿一端與限位桿接觸；設于安裝臺表面用于推送端子的伸縮組件。本發明通過端子運輸端與線束夾持端進行聯系，無端子則線束無法實現夾持運輸；端子運輸會影響線束運輸，使得端子與線束能夠同時存在并配合到合適的位置，從而進行焊接；利用機械夾持對線束進行對位及夾持，保證焊接的準確性；同時，取代人工對位焊接，提高作業環境安全。

技術研發人員：劉樂
受保護的技術使用者：無錫羽清智能科技有限公司
技術研發日：
技術公布日：2025/4/28
