本技術涉及軋輥，具體為一種高強度汽車板用軋輥。

背景技術：

1、目前的汽車板用軋輥在使用的過程中，大多是針對某種型號汽車板加工時，而特定設置的，使得在加工不同型號的汽車板時，不方便調節軋輥中兩組轉動輥之間的距離，使得裝置在使用的時候不是非常的方便，針對以上問題，需要提供一種高強度汽車板用軋輥。

技術實現思路

1、本實用新型的目的在于提供一種高強度汽車板用軋輥，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種高強度汽車板用軋輥，包括連接底座，其特征在于：所述連接底座的端面上通過連接板對稱連接有連接支架，所述連接支架上連接有間距可調節的軋輥結構；

4、所述間距可調節的軋輥結構包括固定轉動輥，所述固定轉動輥的兩端均連接有固定連接板，所述固定連接板連接在連接支架上，兩組所述固定連接板的側壁上通過連接板連接有復位彈簧，所述復位彈簧的端面上通過連接板并且位于連接支架上連接有移動滑塊，所述移動滑塊上并且與固定轉動輥對應設置有轉動壓輥，兩組所述移動滑塊的端面上連接有固定銜接板，所述固定銜接板，所述連接支架上并且位于固定銜接板的上方連接有調節凸輪，所述調節凸輪的一端連接有轉動棘輪，所述轉動棘輪的側壁上連接有固定棘爪，所述固定棘爪通過連接板連接在連接支架的側壁上，所述調節凸輪的另一端連接有轉動旋鈕。

5、作為本實用新型優選的方案，所述固定轉動輥通過軸承連接在固定連接板上，其中固定轉動輥與軸承的連接方式為轉動連接。

6、作為本實用新型優選的方案，所述復位彈簧的內腔中連接有伸縮桿，其中伸縮桿的兩端分別連接在固定連接板和移動滑塊側壁的連接板上。

7、作為本實用新型優選的方案，所述連接支架的側壁上并且與移動滑塊對應開設有滑槽，其中移動滑塊與滑槽的連接方式為滑動連接。

8、作為本實用新型優選的方案，所述轉動壓輥通過軸承連接在移動滑塊上，其中轉動壓輥與軸承的連接方式為轉動連接。

9、作為本實用新型優選的方案，所述調節凸輪的兩端通過軸承連接在連接支架上，其中調節凸輪與軸承的連接方式為轉動連接。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型中，通過在高強度汽車板用軋輥中設置間距可調節的軋輥結構,從而轉動間距可調節的軋輥結構中的調節凸輪經過傳動結構，調節固定轉動輥與轉動壓輥之間距離的設計，使得在高強度汽車板用軋輥使用的過程中，可以根據汽車板的厚度，調節固定轉動輥與轉動壓輥之間的距離，以滿足工作的需求，使得裝置在使用的過程中更加的方便，從而解決了固定轉動輥與轉動壓輥之間距離不方便調節的問題。

技術特征：

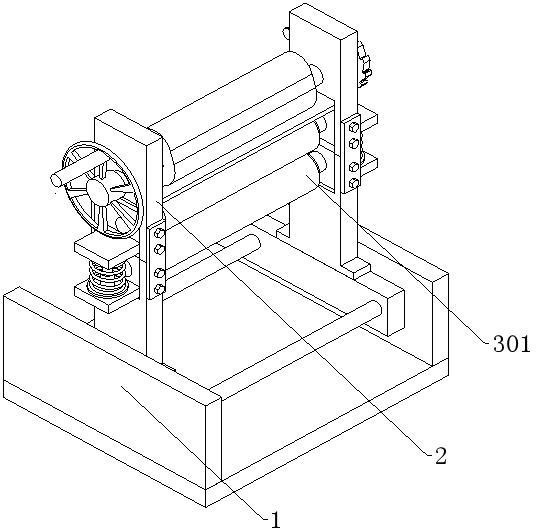

1.一種高強度汽車板用軋輥，包括連接底座（1），其特征在于：所述連接底座（1）的端面上通過連接板對稱連接有連接支架（2），所述連接支架（2）上連接有間距可調節的軋輥結構（3）；

2.根據權利要求1所述的一種高強度汽車板用軋輥，其特征在于：所述固定轉動輥（301）通過軸承連接在固定連接板（302）上，其中固定轉動輥（301）與軸承的連接方式為轉動連接。

3.根據權利要求1所述的一種高強度汽車板用軋輥，其特征在于：所述復位彈簧（303）的內腔中連接有伸縮桿，其中伸縮桿的兩端分別連接在固定連接板（302）和移動滑塊（304）側壁的連接板上。

4.根據權利要求1所述的一種高強度汽車板用軋輥，其特征在于：所述連接支架（2）的側壁上并且與移動滑塊（304）對應開設有滑槽，其中移動滑塊（304）與滑槽的連接方式為滑動連接。

5.根據權利要求1所述的一種高強度汽車板用軋輥，其特征在于：所述轉動壓輥（305）通過軸承連接在移動滑塊（304）上，其中轉動壓輥（305）與軸承的連接方式為轉動連接。

6.根據權利要求1所述的一種高強度汽車板用軋輥，其特征在于：所述調節凸輪（307）的兩端通過軸承連接在連接支架（2）上，其中調節凸輪（307）與軸承的連接方式為轉動連接。

技術總結
本技術涉及軋輥技術領域，尤其為一種高強度汽車板用軋輥，包括連接底座，其特征在于：所述連接底座的端面上通過連接板對稱連接有連接支架，所述連接支架上連接有間距可調節的軋輥結構，所述間距可調節的軋輥結構包括固定轉動輥，本技術通過在高強度汽車板用軋輥中設置間距可調節的軋輥結構,從而轉動間距可調節的軋輥結構中的調節凸輪經過傳動結構，調節固定轉動輥與轉動壓輥之間距離的設計，使得在高強度汽車板用軋輥使用的過程中，可以根據汽車板的厚度，調節固定轉動輥與轉動壓輥之間的距離，以滿足工作的需求，使得裝置在使用的過程中更加的方便，從而解決了固定轉動輥與轉動壓輥之間距離不方便調節的問題。

技術研發人員：宋健
受保護的技術使用者：上海江南軋輥有限公司
技術研發日：20240325
技術公布日：2025/4/28
