本發明涉及棒料料架，尤其涉及一種矯直壓光機棒材接料架。

背景技術：

1、矯直壓光機是對金屬型材、棒材、管材、線材等進行矯直的設備。矯直機通過矯直輥對棒材等進行擠壓使其改變直線度，棒材制品被輥?zhàn)右胫?，不斷地作直線或旋轉運動，因而使制品承受各方面的壓縮、彎曲、壓扁等變形，最后達到矯直的目的。

2、對于矯直后從矯直機輸出的棒料，通常是直接采用置物架對其進行收集，在收集過程中，通常棒料都是堆疊在一起的，對于一些細長的棒料，由于其具有一定的柔性，因此很容易出現彎曲的情況，例如常見的鋼筋長度越長越容易出現彎曲，當棒料在堆疊過程中，很容易出現棒料彎曲或者架在另一根棒料上的情況，例如本文中的圖9所示，這種情況下，若未及時對其進行糾偏捋直，當后續棒料繼續堆疊時，由于壓力的作用，很容易導致該根棒料以及與他接觸的其他棒料因?yàn)槭芰Σ痪霈F(xiàn)形變，使得之前的矯直工作是無用功，后續還需對其進行再次矯直，為此，提出一種矯直壓光機棒材接料架。

技術實現思路

1、本發明為了解決現有技術中存在的缺點，提出了一種矯直壓光機棒材接料架。

2、為了實現上述目的，本發明采用了如下技術方案：一種矯直壓光機棒材接料架，包括翻轉接料機構，所述翻轉接料機構上安裝有限位緩沖機構，所述翻轉接料機構的一側設有呈線性分布的多個儲料機構，相鄰兩個儲料機構之間設有同一個糾偏捋直組件，所述翻轉接料機構用于接收從矯直壓光機輸出的棒料工件并通過翻轉將棒料工件轉移至多個儲料機構上進行堆放，多個糾偏捋直組件用于對儲料機構上交錯堆疊以及出現彎曲的棒料工件進行糾偏捋直，使堆放的各個棒料工件之間保持平行設置。

3、優選的，所述儲料機構包括頂部為開口設置的安裝架，所述安裝架靠近翻轉接料機構的頂部一端固定安裝有傾斜設置的緩沖板，所述安裝架上貫穿式轉動安裝有兩個滾軸，所述安裝架的兩側均設有柔性帶，兩個柔性帶的兩端分別套設在對應的滾軸上。

4、優選的，所述糾偏捋直組件包括齒輪齒條直線模組，所述齒輪齒條直線模組的滑塊上固定安裝有滑動架，所述滑動架內滑動安裝有滑動板，所述滑動板的頂部延伸至滑動架外，所述滑動板的頂端設有固定連接的橫板和調節板，所述橫板上設有呈線性分布的多個捋直機構。

5、優選的，所述捋直機構包括貫穿橫板并與橫板滑動連接的棱柱，所述棱柱的頂端和底端分別固定安裝有頂板和輪架，所述輪架內轉動安裝有v形輪，所述棱柱上滑動套設有復位簧，所述復位簧的兩端分別與頂板底部以及橫板頂部固定連接。

6、優選的，述橫板和調節板的連接處與滑動板頂端鉸接連接，所述滑動板和調節板之間鉸接連接有伸縮缸二，所述滑動架的兩側均固定安裝有伸縮缸三，兩個伸縮缸三的活塞桿端部分別與滑動板兩側固定連接。

7、優選的，所述翻轉接料機構包括兩個支腿，兩個支腿上安裝有高度可調節的同一個橫架，所述橫架上方設有三角板，所述橫架和三角板之間通過等間距分布的多個合頁相連接，所述橫架上固定安裝有兩個固定座，兩個固定座和三角板之間均鉸接有伸縮缸一。

8、優選的，所述限位緩沖機構包括套設在三角板上的框架，所述框架上貫穿式螺紋安裝有調節螺桿，所述限位緩沖機構還包括設置在三角板內的定位塊，所述調節螺桿的底端與定位塊轉動連接，所述定位塊上貫穿式固定安裝有彈簧伸縮桿，所述彈簧伸縮桿的活塞桿端部固定安裝有導桿，所述定位塊上貫穿式滑動安裝有兩個擋板，兩個擋板均與導桿固定連接。

9、優選的，所述三角板靠近矯直壓光機的一端固定安裝有廣口板，所述三角板遠離多個儲料機構的一側固定安裝有多個檔桿。

10、與現有技術相比，本發明的有益效果是：

11、本發明能夠接收從矯直壓光機上輸出的棒料工件，并且在對其堆疊收集擺放時候，通過同步工作的多個糾偏捋直組件，可以使得各個棒料工件之間均能夠平行放置，避免某個棒料工件在堆疊過程中出現形變彎曲或者堆疊在另一個棒料工件上的情況，減少棒料工件在堆疊過程中出現形變的意外。

技術特征：

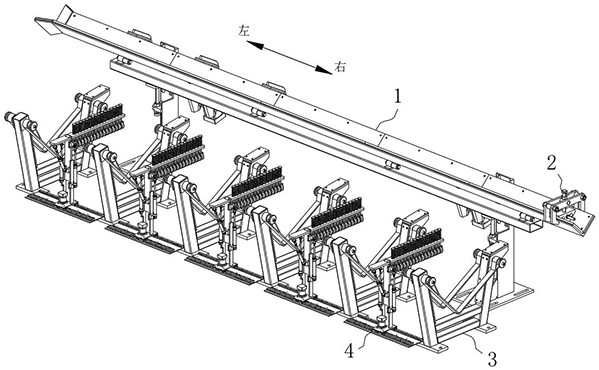

1.一種矯直壓光機棒材接料架，包括翻轉接料機構（1），其特征在于：所述翻轉接料機構（1）上安裝有限位緩沖機構（2），所述翻轉接料機構（1）的一側設有呈線性分布的多個儲料機構（3），相鄰兩個儲料機構（3）之間設有同一個糾偏捋直組件（4），所述翻轉接料機構（1）用于接收從矯直壓光機輸出的棒料工件（5）并通過翻轉將棒料工件（5）轉移至多個儲料機構（3）上進行堆放，多個糾偏捋直組件（4）用于對儲料機構（3）上交錯堆疊以及出現彎曲的棒料工件（5）進行糾偏捋直，使堆放的各個棒料工件（5）之間保持平行設置。

2.根據權利要求1所述的一種矯直壓光機棒材接料架，其特征在于：所述儲料機構（3）包括頂部為開口設置的安裝架（31），所述安裝架（31）靠近翻轉接料機構（1）的頂部一端固定安裝有傾斜設置的緩沖板（34），所述安裝架（31）上貫穿式轉動安裝有兩個滾軸（32），所述安裝架（31）的兩側均設有柔性帶（33），兩個柔性帶（33）的兩端分別套設在對應的滾軸（32）上。

3.根據權利要求1所述的一種矯直壓光機棒材接料架，其特征在于：所述糾偏捋直組件（4）包括齒輪齒條直線模組（41），所述齒輪齒條直線模組（41）的滑塊上固定安裝有滑動架（42），所述滑動架（42）內滑動安裝有滑動板（43），所述滑動板（43）的頂部延伸至滑動架（42）外，所述滑動板（43）的頂端設有固定連接的橫板（44）和調節板（45），所述橫板（44）上設有呈線性分布的多個捋直機構（48）。

4.根據權利要求3所述的一種矯直壓光機棒材接料架，其特征在于：所述捋直機構（48）包括貫穿橫板（44）并與橫板（44）滑動連接的棱柱（481），所述棱柱（481）的頂端和底端分別固定安裝有頂板（484）和輪架（482），所述輪架（482）內轉動安裝有v形輪（483），所述棱柱（481）上滑動套設有復位簧（485），所述復位簧（485）的兩端分別與頂板（484）底部以及橫板（44）頂部固定連接。

5.根據權利要求3所述的一種矯直壓光機棒材接料架，其特征在于：述橫板（44）和調節板（45）的連接處與滑動板（43）頂端鉸接連接，所述滑動板（43）和調節板（45）之間鉸接連接有伸縮缸二（46），所述滑動架（42）的兩側均固定安裝有伸縮缸三（47），兩個伸縮缸三（47）的活塞桿端部分別與滑動板（43）兩側固定連接。

6.根據權利要求1所述的一種矯直壓光機棒材接料架，其特征在于：所述翻轉接料機構（1）包括兩個支腿（11），兩個支腿（11）上安裝有高度可調節的同一個橫架（12），所述橫架（12）上方設有三角板（13），所述橫架（12）和三角板（13）之間通過等間距分布的多個合頁（15）相連接，所述橫架（12）上固定安裝有兩個固定座（17），兩個固定座（17）和三角板（13）之間均鉸接有伸縮缸一（18）。

7.根據權利要求6所述的一種矯直壓光機棒材接料架，其特征在于：所述限位緩沖機構（2）包括套設在三角板（13）上的框架（21），所述框架（21）上貫穿式螺紋安裝有調節螺桿（22），所述限位緩沖機構（2）還包括設置在三角板（13）內的定位塊（23），所述調節螺桿（22）的底端與定位塊（23）轉動連接，所述定位塊（23）上貫穿式固定安裝有彈簧伸縮桿（24），所述彈簧伸縮桿（24）的活塞桿端部固定安裝有導桿（26），所述定位塊（23）上貫穿式滑動安裝有兩個擋板（25），兩個擋板（25）均與導桿（26）固定連接。

8.根據權利要求6所述的一種矯直壓光機棒材接料架，其特征在于：所述三角板（13）靠近矯直壓光機的一端固定安裝有廣口板（14），所述三角板（13）遠離多個儲料機構（3）的一側固定安裝有多個檔桿（16）。

技術總結
本發明屬于棒料料架技術領域，尤其為一種矯直壓光機棒材接料架，包括翻轉接料機構，所述翻轉接料機構上安裝有限位緩沖機構，所述翻轉接料機構的一側設有呈線性分布的多個儲料機構，相鄰兩個儲料機構之間設有同一個糾偏捋直組件，所述翻轉接料機構用于接收從矯直壓光機輸出的棒料工件并通過翻轉將棒料工件轉移至多個儲料機構上進行堆放。本發明能夠接收從矯直壓光機上輸出的棒料工件，并且在對其堆疊收集擺放時候，通過同步工作的多個糾偏捋直組件，可以使得各個棒料工件之間均能夠平行放置，避免某個棒料工件在堆疊過程中出現形變彎曲或者堆疊在另一個棒料工件上的情況，減少棒料工件在堆疊過程中出現形變的意外。

技術研發人員：王聞生,劉永超,楊彬,張少林,王世榮
受保護的技術使用者：煙臺科杰數控機械設備有限公司
技術研發日：
技術公布日：2025/4/24
