本技術涉及導衛，尤其涉及多規格同步切分導衛。

背景技術：

1、導衛就是指在型鋼軋制過程中，安裝在軋輥孔型前后幫助軋件按既定的方向和狀態準確地、穩定地進入和導出軋輥孔型的裝置。

2、現有技術中，如中國專利cn217726655u公開了多規格切分導衛裝置，包括底座，底座的上表面固定安裝有箱體，箱體的水平一端固定安裝有鏟嘴，箱體的水平另一端固定安裝有分料盒，箱體內靠近鏟嘴的一側設有前切分輪組，箱體內靠近分料盒的一側設有后切分輪組，分料盒遠離箱體的一端固定安裝有延伸導槽，分料盒的內部設有除毛刺刀片。

3、上述專利中，雖然通過便于更換的鏟嘴切分輪解決了導衛適用范圍小的問題，但是在導衛切分過程中，導衛或?qū)l(wèi)梁緊固不牢，在鋼的沖擊下導衛發生輕微的擺動或扭動，容易導致沖出口，影響導衛的使用效果。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的導衛切分過程中，導衛或?qū)l(wèi)梁緊固不牢，在鋼的沖擊下導衛發生輕微的擺動或扭動，容易導致沖出口的問題，而提出的多規格同步切分導衛。

2、為了實現上述目的，本實用新型采用了如下技術方案：多規格同步切分導衛，包括保護外殼，所述保護外殼底部固定連接有連接件，所述連接件底部固定連接有導衛座，所述連接件頂部滑動連接有側板，所述側板一側與保護外殼卡合連接，所述保護外殼頂部安裝有加固機構，所述加固機構包括加固梁、輔助桿和定位板，所述加固梁一側固定連接有限位件，所述限位件一側與保護外殼搭接，所述限位件底部與導衛座卡合連接，且所述限位件一側通過螺紋連接有限位栓，所述加固梁頂部滑動連接有定位板，所述定位板一側與輔助桿卡合連接，所述輔助桿一端與加固梁通過螺紋連接。

3、優選的，所述保護外殼內壁一側固定連接有頂板，所述頂板一側開設有散熱孔。

4、優選的，所述保護外殼內部安裝有切分輥一和切分輥二，所述切分輥一和切分輥二兩端均轉動連接有連接板，其中一個所述連接板一側與保護外殼內壁滑動連接。

5、優選的，另一個所述連接板一側固定連接有延伸板，所述延伸板與保護外殼之間滑動連接，所述延伸板內部貫穿插設有螺紋桿。

6、優選的，所述螺紋桿一端通過螺紋連接有固定塊，所述固定塊一側與保護外殼固定連接。

7、優選的，所述連接板一側卡合有散熱套一，所述散熱套一一側固定連通有連接管，所述連接管一端貫穿保護外殼，且所述連接管與保護外殼之間滑動連接。

8、優選的，所述散熱套一一側設置有散熱套二，所述散熱套二內壁與切分輥二外環面搭接，且所述散熱套二一側與連接板卡合連接，所述散熱套二一側與連接管固定連通。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，連接件底部與導衛座固定連接，導衛座的寬度增大，可為整個導衛底部進行支撐，將限位件卡合在頂板頂部，然后分別在限位件和加固梁上安裝限位栓和輔助桿，可實現加固梁的位置鎖定，從而對保護外殼和頂板頂部加固，減少導衛的擺動或扭動，從而保證導衛的使用效果。

11、2、本實用新型中，利用連接板可為散熱套一和散熱套二的安裝進行支撐，通過連接管可向散熱套一和散熱套二內部注入冷卻液，散熱套一和散熱套二均為弧形，與切分輥一和切分輥二的接觸面積較大，頂板可保證空氣進入保護外殼內，從而實現對切分輥一和切分輥二的降溫保護，避免切分輥一和切分輥二表面過熱。

技術特征：

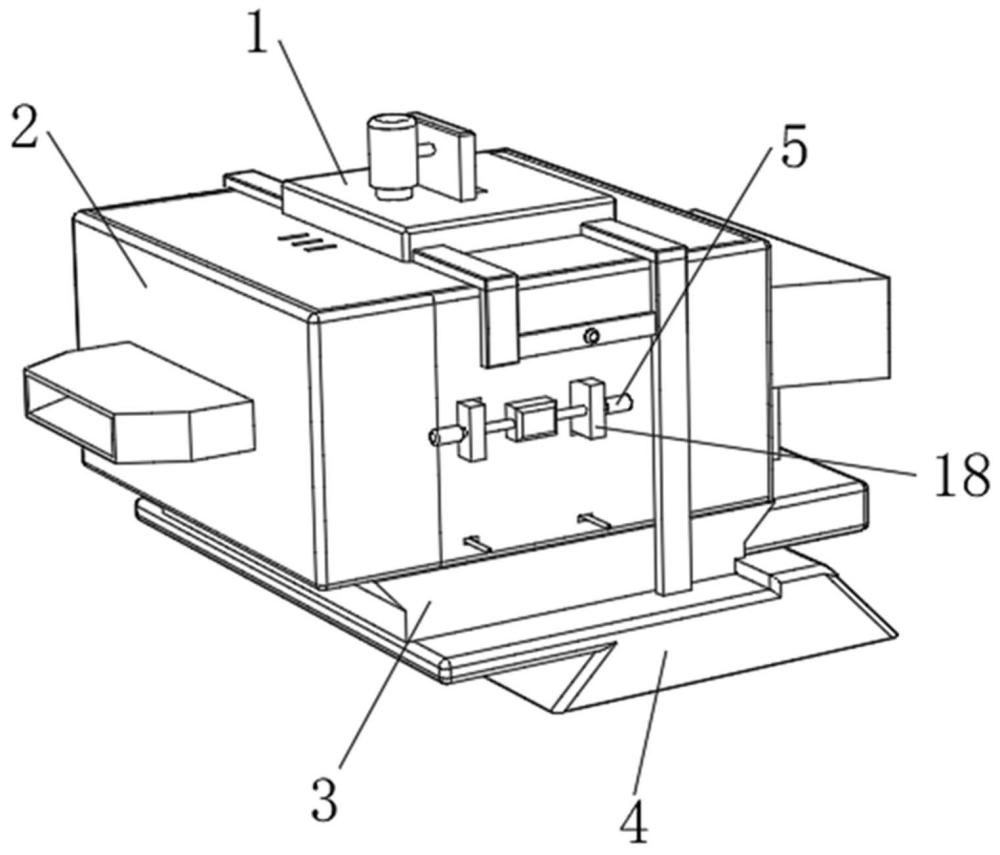

1.多規格同步切分導衛，包括保護外殼（9），所述保護外殼（9）底部固定連接有連接件（3），其特征在于：所述連接件（3）底部固定連接有導衛座（4），所述連接件（3）頂部滑動連接有側板（2），所述側板（2）一側與保護外殼（9）卡合連接，所述保護外殼（9）頂部安裝有加固機構，所述加固機構包括加固梁（1）、輔助桿（11）和定位板（16），所述加固梁（1）一側固定連接有限位件（10），所述限位件（10）一側與保護外殼（9）搭接，所述限位件（10）底部與導衛座（4）卡合連接，且所述限位件（10）一側通過螺紋連接有限位栓（15），所述加固梁（1）頂部滑動連接有定位板（16），所述定位板（16）一側與輔助桿（11）卡合連接，所述輔助桿（11）一端與加固梁（1）通過螺紋連接。

2.根據權利要求1所述的多規格同步切分導衛，其特征在于：所述保護外殼（9）內壁一側固定連接有頂板（12），所述頂板（12）一側開設有散熱孔。

3.根據權利要求1所述的多規格同步切分導衛，其特征在于：所述保護外殼（9）內部安裝有切分輥一（6）和切分輥二（17），所述切分輥一（6）和切分輥二（17）兩端均轉動連接有連接板（14），其中一個所述連接板（14）一側與保護外殼（9）內壁滑動連接。

4.根據權利要求3所述的多規格同步切分導衛，其特征在于：另一個所述連接板（14）一側固定連接有延伸板（18），所述延伸板（18）與保護外殼（9）之間滑動連接，所述延伸板（18）內部貫穿插設有螺紋桿（5）。

5.根據權利要求4所述的多規格同步切分導衛，其特征在于：所述螺紋桿（5）一端通過螺紋連接有固定塊（19），所述固定塊（19）一側與保護外殼（9）固定連接。

6.根據權利要求3所述的多規格同步切分導衛，其特征在于：所述連接板（14）一側卡合有散熱套一（7），所述散熱套一（7）一側固定連通有連接管（8），所述連接管（8）一端貫穿保護外殼（9），且所述連接管（8）與保護外殼（9）之間滑動連接。

7.根據權利要求6所述的多規格同步切分導衛，其特征在于：所述散熱套一（7）一側設置有散熱套二（13），所述散熱套二（13）內壁與切分輥二（17）外環面搭接，且所述散熱套二（13）一側與連接板（14）卡合連接，所述散熱套二（13）一側與連接管（8）固定連通。

技術總結
本技術公開了多規格同步切分導衛，涉及導衛技術領域，包括保護外殼，所述保護外殼底部固定連接有連接件，所述連接件底部固定連接有導衛座，本技術中，連接件底部與導衛座固定連接，導衛座的寬度增大，可為整個導衛底部進行支撐，將限位件卡合在頂板頂部，然后分別在限位件和加固梁上安裝限位栓和輔助桿，可實現加固梁的位置鎖定，從而對保護外殼和頂板頂部加固，減少導衛的擺動或扭動，從而保證導衛的使用效果，通過連接管可向散熱套一和散熱套二內部注入冷卻液，散熱套一和散熱套二與切分輥一和切分輥二的接觸面積較大，從而加速對切分輥一和切分輥二的降溫，避免切分輥一和切分輥二表面過熱。

技術研發人員：毛紅軍,馮錦權
受保護的技術使用者：江蘇盛日機械設備制造有限公司
技術研發日：20240329
技術公布日：2025/4/28
